Номер по Госреестру СИ: 95560-25
95560-25 Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2". Резервная схема учета
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти СИКН № 102
ПСП «Тайшет-2». Резервная схема учета (далее - СИКН РСУ) предназначена для автоматизированных измерений массы и показателей качества нефти.

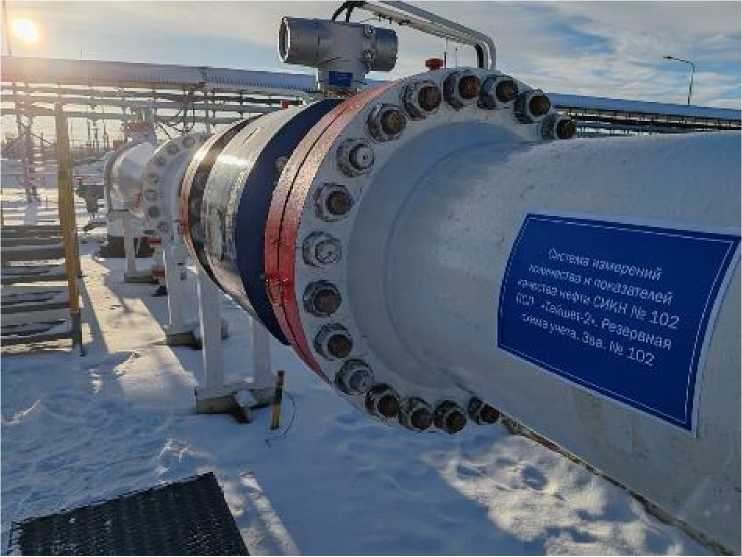

Внешний вид.
Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2". Резервная схема учета
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) СИКН РСУ обеспечивает реализацию функций СИКН РСУ.
Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН РСУ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter.app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 102 НПС «Тайшет» филиала «Иркутское РНУ» ООО «Транснефть - Восток»», свидетельство об аттестации методики (метода) измерений № 469-RA.RU.312546-2024 от 22.10.2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Транснефть - Восток» (ООО «Транснефть - Восток»)
ИНН 3801079671
Юридический адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14
Изготовитель
Общество с ограниченной ответственностью «Транснефть - Восток» (ООО «Транснефть - Восток»)ИНН 3801079671
Адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00
Факс: (495) 950-85-97
E-mail: cmo@cmo.transneft.ru
Web-сайт: https://metrology.transneft.ru/
Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления.
СИКН РСУ, заводской № 102, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.
СИКН РСУ состоит из:
-
- узла резервной схемы учета (УРСУ), включающий в себя одну измерительную линию;
-
- блока измерений показателей качества нефти (далее - БИК) (из состава основной схемы учета СИКН № 102);
-
- пробозаборного устройства щелевого типа, в количестве 2 шт. (из состава основной схемы учета СИКН № 102);
-
- трубопоршневой поверочной установки (из состава основной схемы учета СИКН № 102);
-
- системы сбора и обработки информации.
В БИК (из состава основной схемы учета СИКН № 102) установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.
В составе СИКН РСУ применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН РСУ
|
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры ультразвуковые LEFM 280Ci (далее - УЗР) |
61332-15 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Датчики температуры 644 |
39539-08 |
|
Датчики температуры Rosemount 644 |
63889-16 |
|
Преобразователи давления измерительные 3051 |
14061-04 14061-10 |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
Преобразователи плотности жидкости измерительные (мод. 7835) (далее - ПП) |
15644-06 |
|
Преобразователь плотности жидкости «ТН-Плотномер-25-6,3»* (далее - 11П) |
77871-20 |
|
Влагомеры нефти поточные УДВН-1пм* (далее - ВН) |
14557-05 14557-10 14557-15 |
|
Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ) |
15642-06 |
|
Преобразователи плотности и вязкости FVM (далее - ПВ) |
62129-15 |
|
Преобразователи плотности и вязкости поточные ППВ-6,3.У1-Вн (далее - ПВ) |
75029-19 |
|
Анализаторы серы общей рентгеноабсорбционные в потоке нефти при высоком давлении NEX XT |
47395-17 |
|
Установка поверочная трубопоршневая двунаправленная |
20054-06 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВ К) |
67527-17 |
|
* Применяется при температуре нефти не менее +5 до +40 °С. | |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН РСУ обеспечивает выполнение следующих основных функций:
-
- автоматическое измерение массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности нефти;
-
- вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в испытательной лаборатории, подлежащей оценке состояния измерений.
-
- автоматическое измерения давления и температуры нефти с помощью средств измерений давления и температуры нефти соответственно;
-
- автоматические измерения плотности, вязкости, серы, содержания воды в нефти;
-
- проведение поверки и контроля метрологических характеристик (КМХ) УЗР с применением преобразователей расхода и установки поверочной трубопоршневой двунаправленной (из состава основной схемы учета СИКН № 102);
-
- проведение КМХ ПП, ВН, ПВ, анализатора серы общей рентгеноабсорбционного в пото-ке нефти при высоком давлении NEX XT на месте эксплуатации без прекращения процесса измерений;
-
- автоматический и ручной отбор проб;
- автоматический контроль параметров измеряемого потока, индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа;
- регистрацию и хранение результатов измерений, формирование отчетов. Пломбирование СИКН РСУ не предусмотрено.
Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленной на рисунке 2, закрепленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН РСУ не предусмотрено.
Рисунок 1 - Информационная табличка СИКН РСУ
Таблица 3 - Метрологические характеристики СИКН РСУ
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти через СИКН РСУ*, м3/ч |
от 527 до 2100 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Технические характеристики СИКН РСУ
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
Диапазон избыточного давления в СИКН РСУ, МПа
|
от 0,23 до 2,5 4,0 0,23 |
|
Давление насыщенных паров, кПа (мм рт.ст.), не выше |
66,7 (500) |
|
Суммарные потери давления на СИКН РСУ при максимальном расходе и максимальной вязкости, МПа
|
0,2 0,4 |
|
Физико-химические свойства измеряемой среды:
|
от 2 до 60 от 815,0 до 885,0 от -5 до +40 0,5 100 0,05 |
|
Наименование характеристики |
Значение |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН РСУ |
непрерывный |
|
Параметры электрического питания:
|
380±38 (трехфазное); 220±22 (однофазное) 50±1 |
|
Условия эксплуатации: - температура наружного воздуха, °С |
от -40 до +35 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
