Сведения о средстве измерений: 80860-20 Система измерений количества и показателей качества нефти №103 ПСП НПС-21

Номер по Госреестру СИ: 80860-20
80860-20 Система измерений количества и показателей качества нефти №103 ПСП НПС-21
( )

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 103 ПСП НПС-21 (далее - СИКН) предназначена для автоматизированных динамических измерений массы нефти, транспортируемой по трубопроводу за отчетный интервал времени.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти №103 ПСП НПС-21, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти №103 ПСП НПС-21
Рисунок № 1

Общие сведения

Дата публикации - 05.03.2021
Срок свидетельства -
Номер записи - 180072
ID в реестре СИ - 1386240
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СИКН-103, нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток")
Страна - РОССИЯ
Населенный пункт - г. Братск, Иркутская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_6 Распределение средств измерений по краям, регионам, городам

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система измерений количества и показателей качества нефти №103 ПСП НПС-21 ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80860-20

 Система измерений количества и показателей качества нефти №103 ПСП НПС-21,
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
91016-24

 Резервуар вертикальный стальной цилиндрический, РВС-20000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
91019-24

 Система измерений количества и показателей качества нефти № 450 ПСП АУНН, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
91324-24

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
91587-24

 Резервуары вертикальные стальные цилиндрические, РВСП-50000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
Отчет - MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти №103 ПСП НПС-21 ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "АМУРСКИЙ ЦСМ"
(RA.RU.311498)		 РСТ
  • нет модификации
  • СИКН-103
    		•  12 2 10 0 12 2 10

    Стоимость поверки Система измерений количества и показателей качества нефти №103 ПСП НПС-21 ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Наименования ПО и идентификационные данные указаны в таблицах 2, 3.

    Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО ИВК

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    LinuxBinary.арр

    Номер версии (идентификационный номер) ПО

    06.25/25

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    1990

    Таблица 3 - Идентификационные данные ПО АРМ оператора

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ОЗНА-Flow

    ОЗНА-Flow

    Номер версии (идентификационный номер) ПО

    3.3

    T.1.0

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    8E093555

    D5EEB777


    Знак утверждения типа

    Знак утверждения типа

    наносится в нижней части титульного листа инструкции по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 103 ПСП НПС-21 «Сковородино» филиала

    «Нерюнгринское РНУ» ООО «Транснефть -  Восток»,  регистрационный номер

    ФР.1.29.2020.38094.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 103 ПСП НПС-21

    Приказ Минэнерго России от 15.03.2016 г. № 179 «Об утверждении переченя измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

    Приказ Росстандарта от 7 февраля 2019 г. № 256 «Об утверждении Государственной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

    Поверка

    Поверка

    осуществляется по документу МП 1848-14-2020 «ГСИ. Система измерений количества и показателей качества нефти № 103 ПСП НПС-21. Мелодика поверки», утверждённому ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 19.08.2020 г.

    Основные средства поверки:

    - рабочий эталон 1-го разряда из части 2 ГПС, утвержденной приказом Росстандарта от 7 февраля 2019 г. № 256.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке СИКН, а также на пломбы, установленные в соответствии со схемой пломбировки от несанкционированного доступа, представленной на рисунке 2.


    Изготовитель

    Общество с ограниченной ответственностью «Транснефть - Восток»
    (ООО «Транснефть - Восток»)
    ИНН 3801079671
    Адрес: 665734, Россия, Иркутская обл., г. Братск, жилой район Энергетик, ул. Олимпийская, д. 14
    Тел.: +7(421) 291-15-03
    E-mail: vsmn@vsmn.transneft.ru

    Заявитель

    Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА -Инжиниринг»
    (ООО «НПП ОЗНА - Инжиниринг»)
    ИНН 0278096217
    Адрес: 450071, РФ, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 205А
    Тел.: +7(347) 292-79-10, 292-79-11, факс: +7(347) 292-79-15
    E-mail: ozna-eng@ozna.ru

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
    Тел.: +7(843) 272-70-62, факс: +7(843) 272-00-32
    Сайт: www.vniir.org; e-mail: office@vniir.org

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с применением преобразователей объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователей объемного расхода, плотности, температуры и давления поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

    СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта (см. рисунок 1). Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

    Рисунок 1 - Общий вид СИКН

    СИКН конструктивно состоит из блока измерительных линий (БИЛ) в составе шести рабочих, двух резервных и одной контрольно-резервной измерительных линий (ИЛ); блока измерений показателей качества нефти (далее - БИК); системы обработки информации.

    В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

    измерений в рабочем диапазоне расхода, температуры, давления, плотности нефти;

    • - вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;

    • - автоматическое измерения давления и температуры нефти с помощью средств измерений давления и температуры нефти соответственно;

    • - автоматические измерения плотности, вязкости, содержания воды в нефти;

    Таблица 1 - Состав СИКН

    Наименование измерительного компонента

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости турбинные MVTM Ду 10" (далее - ТПР)

    16128-10

    Преобразователи давления измерительные 30511

    14061-10, 14061-04

    Датчики температуры 644, 3144Р, модели 3144Р1

    39539-08

    Датчики температуры Rosemount 644, Rosemount 3144Р, модели Rosemount 3144Р1

    63889-16

    Преобразователи давления AUTROL мод. APT3100, APT3200,

    37667-08

    Преобразователи давления измерительные EJX

    28456-09

    Термометры электронные «ЕхТ-01»

    44307-10

    Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7846, 7847), модели 78351 (далее - ПП)

    15644-06, 15644-01

    Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847, модели 78351

    52638-13

    Преобразователи плотности и расхода CDM1

    63515-16

    Влагомеры нефти поточные УДВН-1пм1 (далее - ВН)

    14557-05, 14557-10,

    14557-15

    Преобразователи   плотности   и   вязкости   жидкости

    измерительные модели моделей 7825, 7826, 7827, 7828, 7829, модели 78291 (далее - ПВ)

    15642-06

    Преобразователи плотности и вязкости FDM, FVM, HFVM, модели FVM1

    62129-15

    Расходомер UFM 3030

    32562-09, 32562-06

    Расходомеры-счетчики ультразвуковые OPTOSONIC 34001

    57762-14

    Контроллеры измерительные FloBoss S600+

    64224-16

    Устройства распределенного ввода-вывода SIMATIC ЕТ200

    22734-06

    Контроллеры программируемые SIMATIC S7-400

    15773-11

    Преобразователи измерительные постоянного тока ПТН -Е2Н

    42693-09

    Установка поверочная трубопоршневая двунаправленная

    20054-06

    1) Средства измерений имеют резерв, находящийся на хранении (применяются при необходимости замены средств измерений)

    СИКН обеспечивает выполнение следующих основных функций:

    - автоматическое измерение массы брутто нефти косвенным методом динамических

    - проведение контроля метрологических характеристик (КМХ) ИК объемного расхода рабочих ИЛ по контрольно-резервной ИЛ;

    - проведение поверки и КМХ ИК объемного расхода с применением установки поверочной трубопоршневой двунаправленной;

    - проведение КМХ ПП, ВН, ПВ на месте эксплуатации без прекращения процесса измерений;

    - автоматический и ручной отбор проб;

    - автоматический контроль параметров измеряемого потока, индикацию и сигнализацию нарушений установленных границ;

    - защиту информации от несанкционированного доступа;

    - регистрацию и хранение результатов измерений, формирование отчетов.

    Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты.

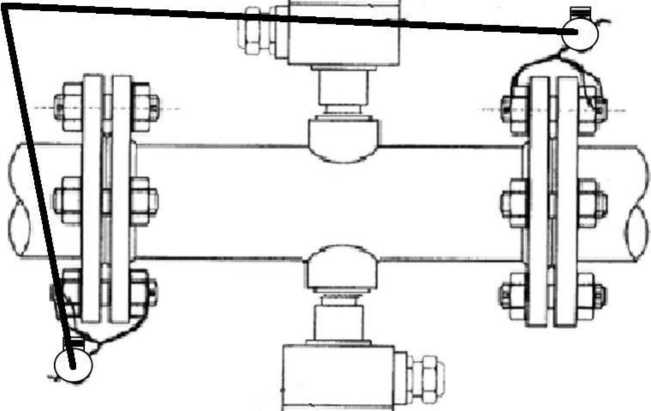

    Схема пломбировки СИКН от несанкционированного доступа и обозначение места нанесения знака поверки на преобразователи расхода жидкости турбинные MVTM Ду 10" представлена на рисунке 2. Знак поверки наносится давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах.

    место нанесения знака поверки          m
    Внешний вид. Система измерений количества и показателей качества нефти №103 ПСП НПС-21 ( ), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки СИКН


    Комплектность приведена в таблице 7.

    Таблица 7 - Комплектность СИКН

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефти № 103 ПСП НПС-21 Заводской № 2020-001

    -

    1 шт.

    Инструкция по эксплуатации СИКН

    -

    1 экз.

    Методика поверки

    МП 1848-14-2020

    1 экз.


    Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 4, 5, 6.

    Таблица 4 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон изменения массового (объемного) расхода нефти

    от 500 до 8200

    через СИКН, т/ч (м3/ч)

    (от 600 до 9200)

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ± 0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ± 0,35

    * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон

    измерений.

    Таблица 5 - Состав и основные метрологические характеристики вспомогательных ИК с комплектным методом определения метрологических характеристик

    Номер ИК

    Наименвание ИК

    Количество ИК (место установки)

    Состав И

    К

    Диапазон измерений

    Пределы допускаемой погрешности

    ИК

    Первичный измерительный преобразователь

    Вторичная часть

    1

    1 (ИЛ 1)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %

    2

    1 (ИЛ 2)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %

    3

    1 (ИЛ 3)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %

    4

    1 (ИЛ 4)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %

    5

    ИК объема нефти

    1 (ИЛ 5)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %

    6

    1 (ИЛ 6)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %

    7

    1 (ИЛ 7)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %

    8

    1 (ИЛ 8)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %

    9

    1 (ИЛ 9)

    Преобразователь расхода жидкости турбинный MVTM Ду 10"

    Контроллер измерительный FloBoss S600+

    от 199 до

    1990 м3/ч

    ± 0,15 %1) (± 0,10 %)2)

    1) Пределы допускаемой относительной погрешности ИК объемного расхода на контрольно-резервной ИЛ, применяемой в качестве резервной;

    2) Пределы допускаемой относительной погрешности ИК объемного расхода на контрольно-резервной ИЛ, применяемой в качестве контрольной.

    Таблица 6 - Основные технические характеристики СИКН

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • -  температура окружающего воздуха в помещениях, где установлено оборудование, °С

    • - относительная влажность воздуха в помещениях, где установлено оборудование, %

    от +5 до +40

    от 30 до 80

    Параметры электрического питания:

    • - напряжение переменного тока трехфазное, В

    • - напряжение переменного тока однофазное, В

    • - частота переменного тока, Гц

    380 ± 38

    220 ± 22

    50 ± 1

    Средний срок службы, год, не менее

    10

    Измеряемая среда со следующими параметрами:

    нефть по ГОСТ Р 51858-2002 «Нефть. Общие

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающего воздуха в помещениях, где установлено оборудование, °С

    от +5 до +40

    - относительная влажность воздуха в помещениях, где установлено оборудование, %

    от 30 до 80

    Параметры электрического питания:

    - напряжение переменного тока трехфазное, В

    380 ± 38

    - напряжение переменного тока однофазное, В

    220 ± 22

    - частота переменного тока, Гц

    50 ± 1

    Средний срок службы, год, не менее

    10

    - давление измеряемой среды, МПа

    технические условия» от 0,2 до 2,5

    - вязкость кинематическая, мм2/с

    от + 5 до + 50

    - плотность нефти, кг/м3

    от 815 до 885

    - температура нефти, °С

    от - 8,5 до + 40

    - массовая доля воды, %, не более

    0,5

    - массовая концентрация хлористых солей, мг/дм3, не более

    100

    - массовая доля механических примесей, %, не более

    0,05


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
