Сведения о средстве измерений: 91019-24 Система измерений количества и показателей качества нефти № 450 ПСП АУНН

Номер по Госреестру СИ: 91019-24
91019-24 Система измерений количества и показателей качества нефти № 450 ПСП АУНН
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 450 ПСП АУНН (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти № 450 ПСП АУНН, http://oei-analitika.ru рисунок № 1
Внешний вид.

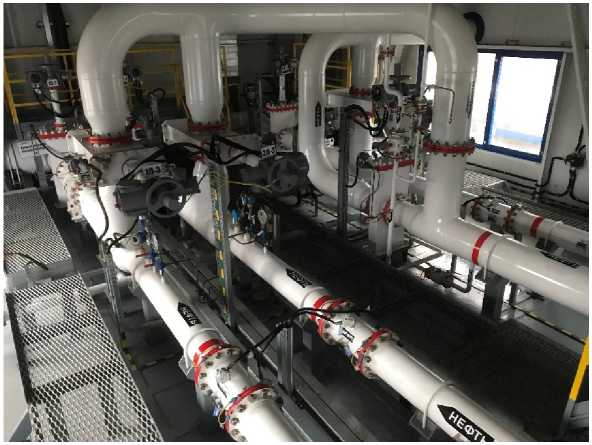

Система измерений количества и показателей качества нефти № 450 ПСП АУНН
Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефти № 450 ПСП АУНН, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефти № 450 ПСП АУНН
Рисунок № 2

Общие сведения

Дата публикации - 17.01.2024
Срок свидетельства -
Номер записи - 192920
ID в реестре СИ - 1413564
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Обозначение отсутствует, Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток")
Страна - РОССИЯ
Населенный пункт - г. Братск, Иркутская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - OW_1 Дерево связей: владельцы СИ и поверители (за все время)

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№91 от 2024.01.16 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 450 ПСП АУНН (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80860-20

 Система измерений количества и показателей качества нефти №103 ПСП НПС-21,
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
91016-24

 Резервуар вертикальный стальной цилиндрический, РВС-20000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
91019-24

 Система измерений количества и показателей качества нефти № 450 ПСП АУНН, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
91324-24

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
91587-24

 Резервуары вертикальные стальные цилиндрические, РВСП-50000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
95155-25

 Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2", Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
95560-25

 Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2". Резервная схема учета, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
Отчет - V_34 Сколько поверяют коммерческие организации - производители средств измерений

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 450 ПСП АУНН (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПЕРМСКИЙ ЦСМ"
(RA.RU.311363)		 РСТ
  • Нет модификации
    		•  2 2 0 0 2 2 0
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)    		 РСТ
  • Обозначение отсутствует
    		•  1 1 0 1 0 1 0 1

    Стоимость поверки Система измерений количества и показателей качества нефти № 450 ПСП АУНН (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Пр одолжение таблицы 2

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Пр одолжение таблицы 2

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 450 ПСП Ангарского участка налива нефти филиала «Иркутское РНУ» ООО «Транснефть - Восток», ФР 1.29.2023.46650.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)

    ИНН 3801079671

    Юридический адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)
    ИНН 3801079671
    Адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14 Телефон: (3953) 300-737

    Испытательный центр

    Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    Web-сайт: https://metrology.transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)
    ИНН 3801079671
    Юридический адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

    • - объёма нефти с помощью преобразователей расхода, преобразователей давления и преобразователей температуры;

    • - плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и преобразователей температуры или в лаборатории.

    СИКН имеет заводской № 13/35 и представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

    Внешний вид. Система измерений количества и показателей качества нефти № 450 ПСП АУНН (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид СИКН

    СИКН состоит из:

    - блока измерительных линий, включающий в себя две рабочие и одну контрольнорезервную измерительные линии;

    - блока измерений показателей качества нефти;

    - системы сбора, обработки информации и управления;

    • - трубопоршневой поверочной установки (далее - ТПУ);

    • - системы дренажа нефти.

    В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Перечень средств измерений

    Наименование измерительного компонента

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода турбинные HTM-10 (далее - ТПР)

    56812-14

    Преобразователи давления измерительные АИР-20/М2

    63044-16

    Датчики температуры TMT142R

    63821-16

    Расходомер UFM 3030

    32562-09

    Термометры электронные ExT-01 модели ExT-01/1

    44307-10

    Преобразователи давления измерительные EJX

    28456-09

    Датчики температуры 644, 3144Р

    39539-08

    Преобразователи плотности жидкости измерительные модели 7835

    15644-06, 52638-13

    Преобразователи плотности и вязкости жидкости измерительные модели 7829

    15642-06

    Расходомеры-счетчики ультразвуковые OPTISONIC 3400

    57762-14

    Преобразователи плотности и вязкости FVM

    62129-15

    Влагомеры нефти поточные УДВН-1пм

    14557-10, 14557-15

    Трубопоршневая поверочная установка ТПУ-1900

    76730-19

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие СИ давления нефти утвержденных типов.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м3/ч) в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

    • - автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;

    • - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    • - поверку и контроль метрологических характеристик ТПР по стационарной ТПУ;

    • - контроль метрологических характеристик рабочих ТПР по контрольно - резервному ТПР;

    • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

    • - защита информации от несанкционированного доступа.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 450 ПСП АУНН (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2 - Информационная табличка СИКН


    Таблица 5 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти № 450 ПСП АУНН

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода, м3/ч

    от 300 до 2100*

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений.

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Давление нефти, МПа

    • - рабочее

    • - минимальное

    • - максимальное

    от 0,2 до 1,2

    0,2

    1,6

    Измеряемая среда

    нефть

    по ГОСТ Р 51858-2002

    Рабочий диапазон температуры нефти, °C

    от -2 до +15

    Режим работы системы

    непрерывный, автоматизированный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38, трехфазное

    220±22, однофазное

    50±1

    Вязкость кинематическая, мм2/с (сСт)

    от 4,0 до 60,0

    Плотность в рабочем диапазоне температуры нефти, кг/м3

    от 824 до 885

    Массовая доля воды, %, не более

    0,5

    Массовая доля механических примесей, %, не более

    0,05

    Массовая концентрация хлористых солей, мг/дм3, не более

    300

    Условия эксплуатации:

    - температура наружного воздуха, °C

    от -50 до +37

    Средний срок службы, лет, не менее

    10
