Сведения о средстве измерений: 95155-25 Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2"

Номер по Госреестру СИ: 95155-25
95155-25 Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти СИКН № 102 ПСП «Тайшет-2» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения

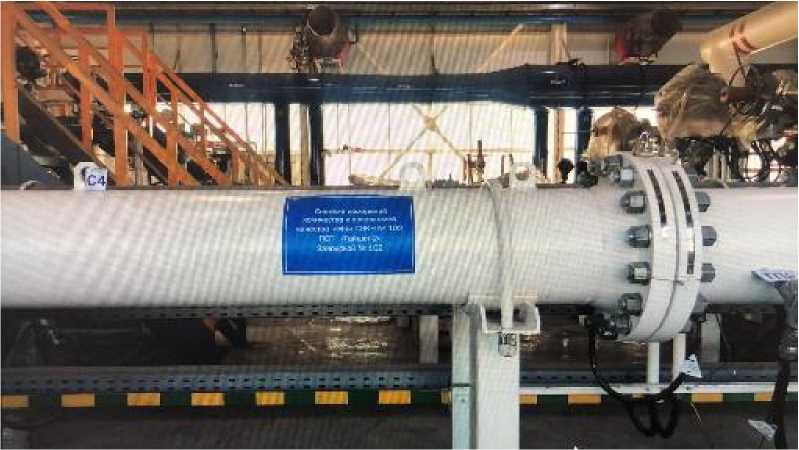

Внешний вид. Система измерений количества и показателей качества нефти СИКН № 102 ПСП
Внешний вид.
Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2"
Рисунок № 1

Общие сведения

Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196932
ID в реестре СИ - 1424946
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Обозначение отсутствует,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток")
Страна - РОССИЯ
Населенный пункт - г. Братск, Иркутская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_9 Специализация организации (типы поверяемых СИ). Быстро! За год.

Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№718 от 2025.04.10 ПРИКАЗ Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80860-20

 Система измерений количества и показателей качества нефти №103 ПСП НПС-21,
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
91016-24

 Резервуар вертикальный стальной цилиндрический, РВС-20000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
91019-24

 Система измерений количества и показателей качества нефти № 450 ПСП АУНН, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
91324-24

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
91587-24

 Резервуары вертикальные стальные цилиндрические, РВСП-50000
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		5 лет
95155-25

 Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2", Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
95560-25

 Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2". Резервная схема учета, Обозначение отсутствует
Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток") (РОССИЯ г. Братск, Иркутская обл.) 		ОТ
МП 		1 год
Отчет - MI_22 Регистрация типов СИ по странам в ФГИС АРШИН (год, страна, кол-во)

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ИРКУТСКИЙ ЦСМ"
(RA.RU.311392)		 РСТ
  • Обозначение отсутствует
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти СИКН № 102 ПСП "Тайшет-2" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.

    Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Anal ogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 102 НПС «Тайшет» филиала «Иркутское РНУ» ООО «Транснефть - Восток»», свидетельство об аттестации методики (метода) измерений № 462-RA.RU.312546-2024 от 16.10.2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Восток» (ООО «Транснефть - Восток»)

    ИНН 3801079671

    Юридический адрес: 665734, Иркутская обл., г. Братск, ж/р Энергетик, ул. Олимпийская, д. 14

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть - Восток» (ООО «Транснефть - Восток»)
    ИНН 3801079671
    Адрес: 665734, Иркутская обл., г. Братск, ж/р Энергетик, ул. Олимпийская, д. 14

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Восток» (ООО «Транснефть - Восток»)
    ИНН 3801079671
    Юридический адрес: 665734, Иркутская обл., г. Братск, ж/р Энергетик, ул. Олимпийская, д. 14

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления.

    СИКН, заводской № 102, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

    СИКН состоит из:

    • - блока измерительных линий, включающий в себя три рабочие и одну контрольно-резервную измерительные линии;

    • - блока измерений показателей качества нефти (далее - БИК);

    • - пробозаборного устройства щелевого типа, в количестве 2 шт.;

    • - трубопоршневой поверочной установки;

    • - узла подключения передвижной поверочной установки (ПУ);

    • - эталонной ПУ;

    • - системы сбора и обработки информации.

    В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

    В составе СИКН применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование и тип СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода турбинные геликоидные DN 250 мм* (далее - ТПР)

    77003-19

    Преобразователи расхода турбинные НТМ (далее - ТПР)

    79393-20

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Датчики температуры 644

    39539-08

    Датчики температуры Rosemount 644

    63889-16

    Преобразователи давления измерительные 3051

    14061-04

    14061-10

    Преобразователи давления измерительные АИР-20/М2

    63044-16

    Преобразователи плотности жидкости измерительные (мод. 7835) (далее - ПП)

    15644-06

    Преобразователи плотности жидкости «ТН-Плотномер-25-6,3»** (далее - ПП)

    77871-20

    Влагомеры нефти поточные УДВН-1пм** (далее - ВН)

    14557-05

    14557-10

    14557-15

    Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ)

    15642-06

    Преобразователи плотности и вязкости FVM (далее - ПВ)

    62129-15

    Преобразователи плотности и вязкости поточные ППВ-6,3.У1-Вн (далее - ПВ)

    75029-19

    Анализаторы серы общей рентгеноабсорбционные в потоке нефти при высоком давлении NEX XT

    47395-17

    Установка поверочная трубопоршневая двунаправленная

    20054-06

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    * Применяется при температуре нефти от 0 до +40 °С.

    ** Применяется при температуре нефти не менее +5 до +40 °С.

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН обеспечивает выполнение следующих основных функций:

    • - автоматическое измерение массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности нефти;

    • - вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в испытательной лаборатории, подлежащей оценке состояния измерений;

    • - автоматическое измерения давления и температуры нефти с помощью средств измерений давления и температуры нефти соответственно;

    • - автоматические измерения плотности, вязкости, серы, содержания воды в нефти;

    • - проведение контроля метрологических характеристик (КМХ) ТПР рабочих ИЛ по ТПР контрольно-резервной ИЛ;

    • - проведение поверки и КМХ ТПР с применением установки поверочной трубопоршневой двунаправленной;

    - проведение КМХ ПП, ВН, ПВ, анализатора серы общей рентгеноабсорбционного в пото-ке нефти при высоком давлении NEX XT на месте эксплуатации без прекращения процесса измерений;

    - автоматический и ручной отбор проб;

    - автоматический контроль параметров измеряемого потока, индикацию и сигнализацию нарушений установленных границ;

    - защиту информации от несанкционированного доступа;

    - регистрацию и хранение результатов измерений, формирование отчетов. Пломбирование СИКН не предусмотрено.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти СИКН № 102 ПСП

    Рисунок 1 - Информационная табличка СИКН


    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти СИКН № 102 ПСП «Тайшет-2»

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти через СИКН*, м3/ч

    от 400 до 2518

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Технические характеристики СИКН

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2002 «Нефть. Общие технические

    условия»

    Диапазон избыточного давления в СИКН, МПа

    • - рабочее

    • - максимальное

    • - минимальное

    от 0,23 до 2,5 4,0 0,23

    Давление насыщенных паров, кПа (мм рт.ст.), не выше

    66,7 (500)

    Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа

    • - в рабочем режиме, не более

    • - в режиме поверки и КМХ, не более

    0,2

    0,4

    Физико-химические свойства измеряемой среды:

    • - вязкость кинематическая в рабочем диапазоне температур, мм2/с (сСт)

    • - плотность нефти в рабочем диапазоне температур, кг/м3

    • - температура перекачиваемой нефти, °С

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    от 2 до 60 от 815,0 до 885,0 от -5 до +40 0,5

    100

    0,05

    Наименование характеристики

    Значение

    Содержание свободного газа

    не допускается

    Режим работы СИКН

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38 (трехфазное);

    220±22 (однофазное)

    50±1

    Условия эксплуатации:

    - температура наружного воздуха, °С

    от -40 до +35

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    25


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
