Номер по Госреестру СИ: 95540-25
95540-25 Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения
(i-prom.3Z)
Назначение средства измерений:
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения i-prom.3Z (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных сетях переменного тока.
Внешний вид.
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения
Рисунок № 1
Внешний вид.
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения
Рисунок № 2
Внешний вид.
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения
Рисунок № 3
Внешний вид.
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения
Рисунок № 4
Внешний вид.
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения
Рисунок № 5
Внешний вид.
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения
Рисунок № 6
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197317
ID в реестре СИ - 1425786
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет - для счетчиков класса точности 0,5S; 16 лет - для счетчиков классов точности 1 и 2
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
3T-2-2-0.5S/1-P-RG-N, 3T-2-1-0.5S/1-P-RG-N,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО")
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Зеленодольск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1603
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1463
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 3651 дн.
Приказы РСТ, где упоминается данный тип СИ
№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения (i-prom.3Z)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84857-22 05.03.2027 |
Счетчики статические трехфазные переменного тока активной и реактивной энергии, IE.7 Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1 |
|
84858-22 05.03.2027 |
Счетчики электрической энергии однофазные многофункциональные, IE.5-E Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
84859-22 05.03.2027 |
Счетчики электрической энергии трехфазные многофункциональные, IE.5-T Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
86947-22 30.09.2027 |
Счетчики электрической энергии однофазные многофункциональные, АМ550PROM-E Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
86948-22 30.09.2027 |
Счетчики электрической энергии трехфазные многофункциональные, АМ550PROM-Т Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
87373-22 18.11.2027 |
Счетчики электрической энергии однофазные многофункциональные, i-prom.1 Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет |
|
87388-22 18.11.2027 |
Счетчики электрической энергии трехфазные многофункциональные, i-prom.3 Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
16 лет; для счетчиков класса точности 0,5S - 10 лет |
|
93314-24 27.09.2029 |
Счётчики газа ультразвуковые с коррекцией, G-PROM Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
6 лет |
|
95159-25 10.04.2030 |
Счетчики электрической энергии постоянного тока, i-PROM.DC Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
4 года |
|
95540-25 26.05.2030 |
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения, i-prom.3Z Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО") (РОССИЯ Республика Татарстан, г. Зеленодольск) |
ОТ МП |
10 лет - для счетчиков класса точности 0,5S; 16 лет - для счетчиков классов точности 1 и 2 |
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения (i-prom.3Z)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОМЭНЕРГО" (RA.RU.312894) | 1603 | 124 | 1603 | 0 | 0 | 1603 | 1603 | 0 |
Стоимость поверки Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения (i-prom.3Z)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков встроено в постоянное запоминающее устройство (ПЗУ) счетчиков и записывается на предприятии-изготовителе. ПО выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени.
ПО разделено на метрологически значимое и незначимое.
Идентификационные данные метрологически значимого ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | |
|
i-prom.3Z-3 |
i-prom.3Z-3T | |
|
Идентификационное наименование ПО |
3ph split harm vx.x.x.hex |
3ph tt harm vx.x.x.hex |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.0.2 |
не ниже 1.2.0 |
|
Цифровой идентификатор ПО |
0xD72848FC |
0xD82E69B |
|
Алгоритм вычисления контрольной суммы |
CRC32 | |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону счетчика методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Использование по назначению» документа ДНРТ.411152.060 РЭ «Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения i-prom.3Z. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.12, пункт 6.13 Перечня);
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ДНРТ.411152.060 ТУ. Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения i-prom.3Z. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ПРОМЭНЕРГО» (ООО «ПРОМЭНЕРГО»)
ИНН 1648048710
Юридический адрес: 422542, Республика Татарстан (Татарстан), м.р-н Зеленодольский, г.п. город Зеленодольск, г. Зеленодольск, п/р Промышленная площадка Зеленодольск, зд. 17, к. 2
Телефон (факс): (843) 202-07-00
E-mail: info@promenergo-rt.ru
Изготовитель
Общество с ограниченной ответственностью «ПРОМЭНЕРГО» (ООО «ПРОМЭНЕРГО»)
ИНН 1648048710
Адрес: 422542, Республика Татарстан (Татарстан), м.р-н Зеленодольский, г.п. город Зеленодольск, г. Зеленодольск, п/р Промышленная площадка Зеленодольск, зд. 17, к. 2
Телефон (факс): (843) 202-07-00
E-mail: info@promenergo-rt.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон/факс: (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Правообладатель
Общество с ограниченной ответственностью «ПРОМЭНЕРГО» (ООО «ПРОМЭНЕРГО»)
ИНН 1648048710
Юридический адрес: 422542, Республика Татарстан (Татарстан), м.р-н Зеленодольский, г.п. город Зеленодольск, г. Зеленодольск, п/р Промышленная площадка Зеленодольск, зд. 17, к. 2
Телефон (факс): (843) 202-07-00
E-mail: info@promenergo-rt.ru
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов.
Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Счетчики изготавливаются в 2 модификациях:
-
- счетчики трехфазные прямого включения i-prom.3Z-3;
-
- счетчики трехфазные трансформаторного включения i-prom.3Z-3T.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.
В зависимости от исполнения, счетчики могут иметь измерительные элементы на каждой цепи фазы и измерительный элемент в нейтрале, при появлении разницы значений электроэнергии между измерительными элементами цепей тока в фазах и нейтрале учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.
Счетчики ведут учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон. Месячная программа может содержать суточные графики тарификации рабочих, выходных и специальных дней.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.
Структура обозначения возможных исполнений счетчика приведена ниже.
|
Код позиции |
i-prom.3Z-X |
X |
X |
X |
X |
X |
X |
|
Номер позиции кода |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Исполнения счетчиков отображаются в условном обозначении в виде буквенно-цифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
|
Позиция кода |
Значение кода |
|
1 |
3 - Счетчик i-prom.3Z трехфазный прямого включения 3Т - Счетчик i-prom.3Z трехфазный трансформаторного включения |
|
2 |
Номинальный (максимальный) ток:
|
|
3 |
Номинальное фазное напряжение:
|
|
4 |
Класс точности: 1/2:
0,5S/1:
|
|
5 |
Вариант исполнения корпуса: P - Моноблок (в щиток) S - Split (на опору ЛЭП) |
|
6 |
Наличие интерфейсных модулей: G - GSM/GPRS/2G/3G/4G/LTE/NB-IoT E - радиоинтерфейс 868 МГц F - радиоинтерфейс 433 МГц P - PLC R - RS-485 |
|
7 |
Наличие встроенного реле отключения/включения нагрузки: Y - есть N - нет |
Защита от несанкционированного вмешательства обеспечивается неразборным корпусом счетчиков, а также путем установки пломб. Четыре пломбы устанавливаются при помощи контровочных проволок на пломбировочных винтах, два из которых находятся на клеммной крышке интерфейсов и два на клеммной крышке силового подключения и две пломбы устанавливаются на модуле связи (при наличии).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус счетчиков методом лазерной гравировки.
Знак поверки непосредственно на счетчики не наносится. Общий вид счетчиков представлен на рисунках 1, 2 и 3.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунках 4, 5 и 6.

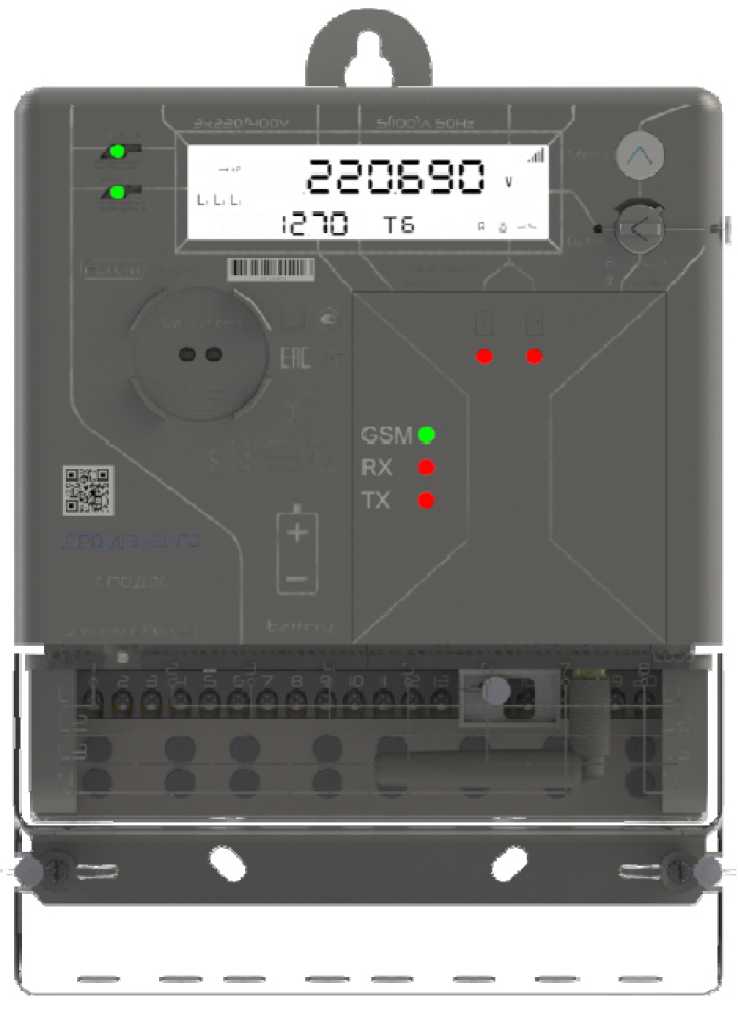

Рисунок 1 - Общий вид счетчиков
i-prom.3Z прямого включения

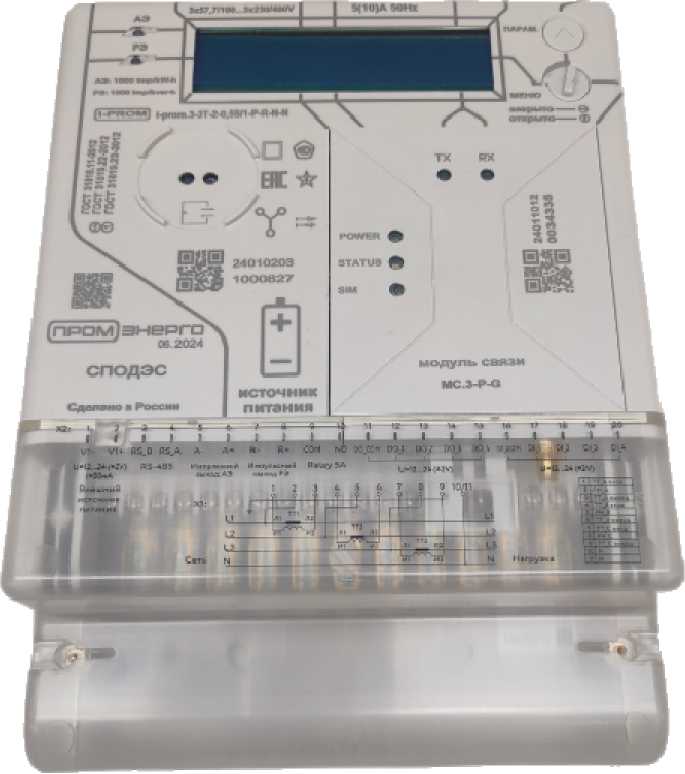

Рисунок 2 - Общий вид счетчиков
i-prom.3Z трансформаторного включения
сподэс overly#
i-prom3-^-1-1/2-SRYN
Тял +7 [MJ] 2Щ.О7.00
ГгРОм) ЭНЕРГО
Сделано и России №2№г.
2Д0У 5-f TQOJ А 50Н?
ГОСТ 3181Й -*1-2012
ФГОСТ 5^19.21-2012 фгост J^aia.2j-2Q-|2
АЭг ЮММртЛс w h
РЭ. 100Wj>m/Avarh
Он л. От

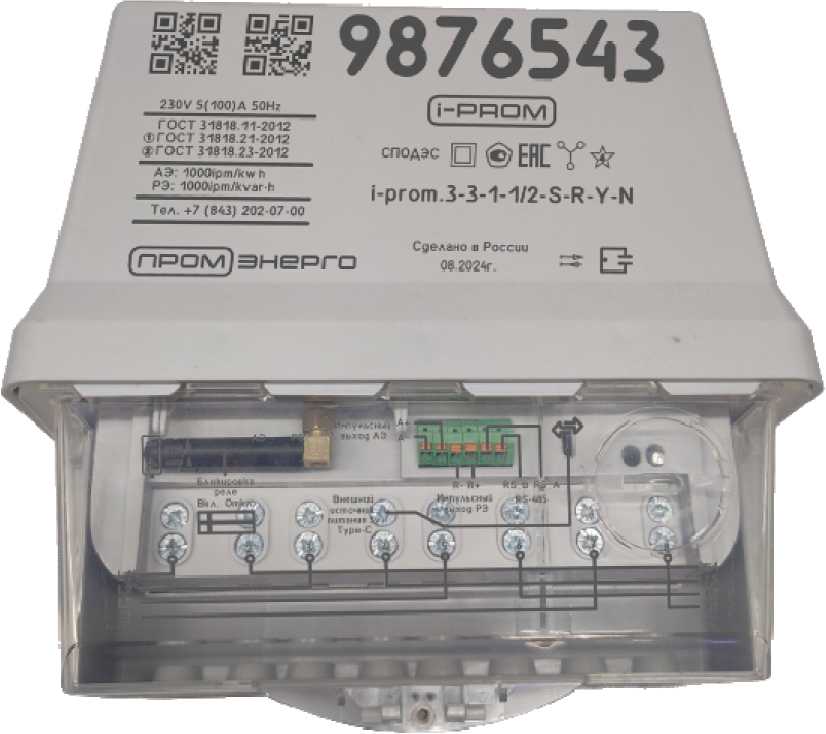

Рисунок 3 - Общий вид счетчиков i-prom.3Z в корпусе S - Split

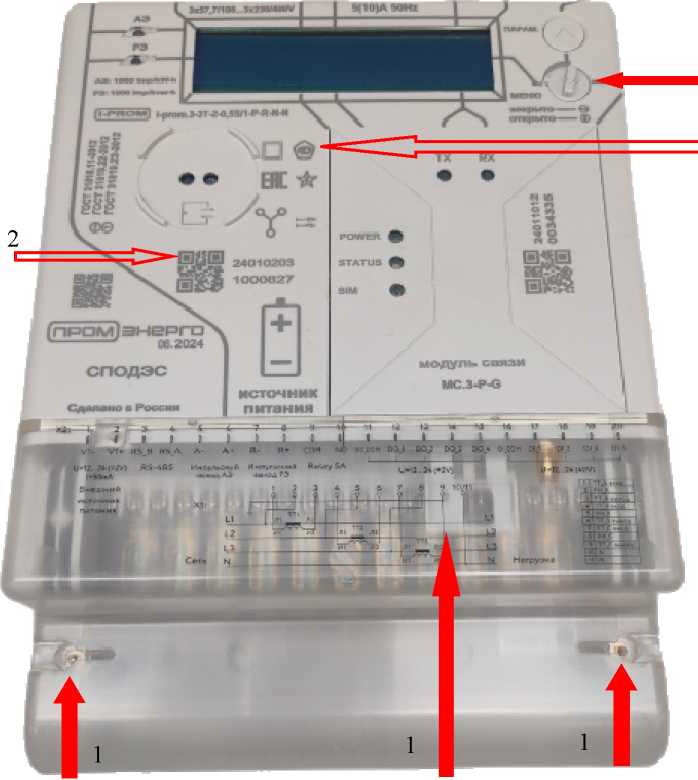

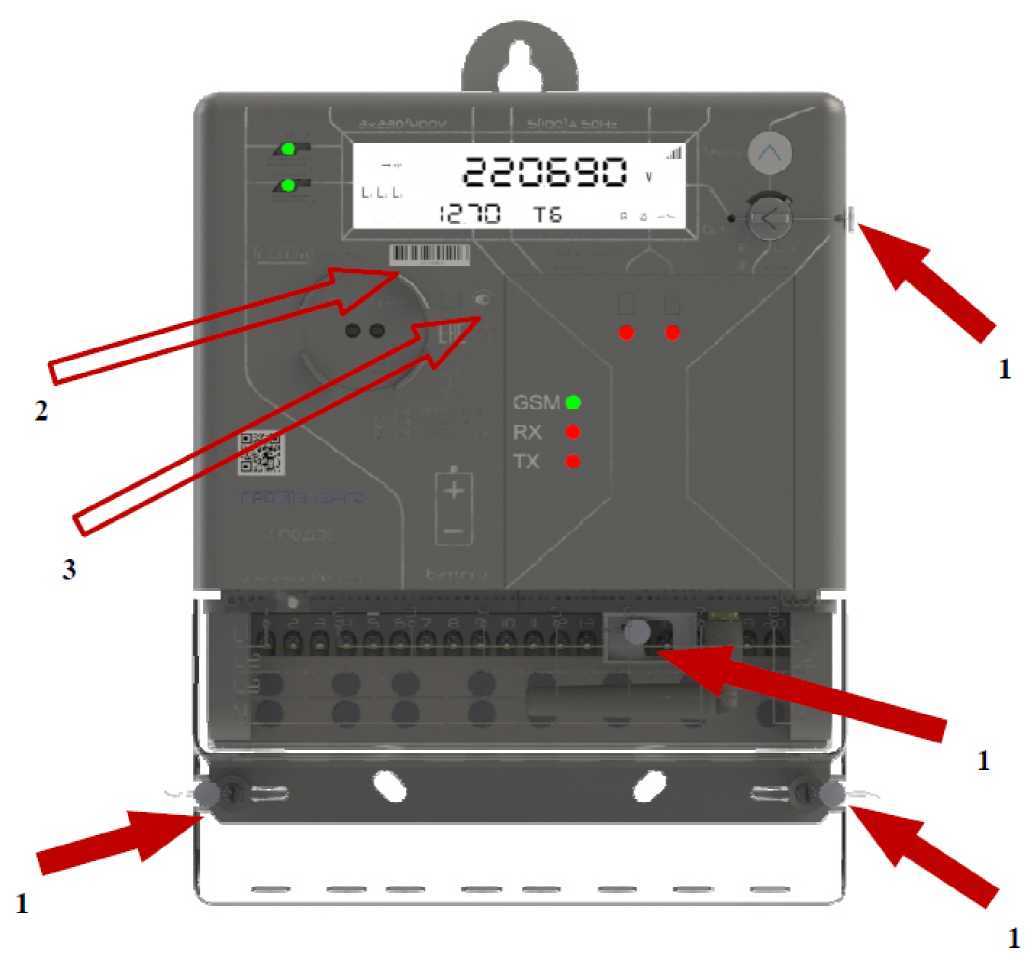

Рисунок 4 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводского номера (2) и место нанесения знака утверждения типа (3) на счетчиках i-prom.3Z прямого включения
1
3

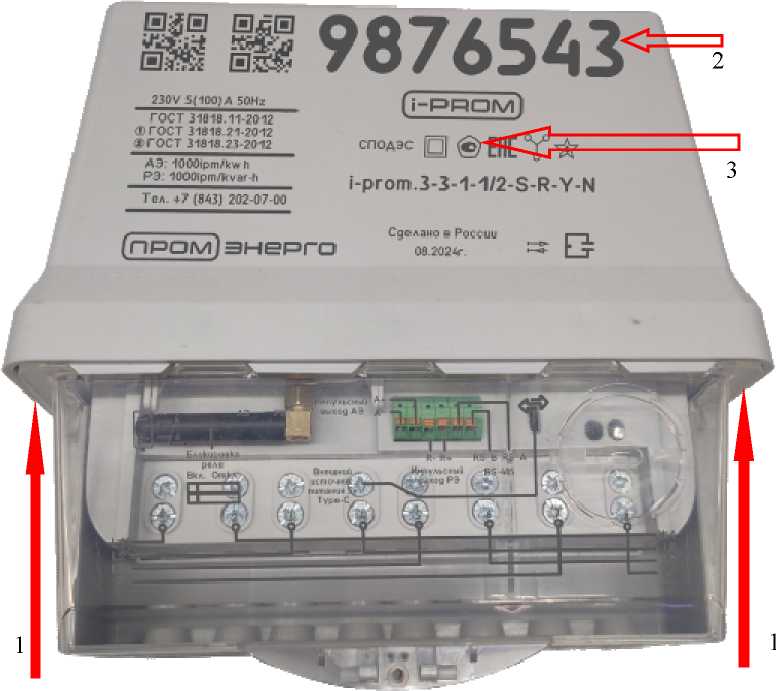

Рисунок 5 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводского номера (2) и место нанесения знака утверждения типа (3) на счетчиках i-prom.3Z трансформаторного включения
i-prom3-3-11/2-S-R-Y-N
(пром) ЭН РР ПО
Cqc-лано й POGCUlf
M.2024-.
гз&у Л100)А 50Ha
ГОСТ 3«И. 11-3» 1? ' ■И ГОСТ 31S1B 21-2012 Л ГОС Т 31Й1В.2^-2012
АЭ. 10 ftfllpmMw h
РЭ. 1lKH>lpm/bv9r-Ji
Тсл.4>|В«й02-0'7-М
(i-ряом)
m0A3t О
bi-lu-l-Oi- .
iiA-r. UUjHJfcwri
ЧАп—4fe*HuF3 (
Рисунок 6 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводского номера (2) и место нанесения знака утверждения типа (3) на счетчиках i-prom.3Z в корпусе S - Split
Комплектность счетчиков приведена в таблице 6.
Таблица 6 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счётчик |
i-prom.3Z-X-X-X-X-X-X-X* |
1 |
|
Комплект монтажных частей |
- |
1 |
|
Упаковка |
- |
1 |
|
Руководство по эксплуатации |
ДНРТ.411152.060 РЭ |
1 |
|
Паспорт |
ДНРТ.411152.060 ПС |
1 |
|
Конфигуратор счетчиков «i-PROM». Руководство оператора** |
ДНРТ.41001-01 34 01 |
1 |
|
Программное обеспечение «Конфигуратор»** |
- |
1 |
|
Примечания: * коды Х - в соответствии с таблицей 1. ** на электронном носителе. | ||
счетчиков приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %
|
±0,5 ±1 |
|
Пределы допускаемой относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %
|
±1 ±2 |
|
Пределы допускаемой основной абсолютной погрешности хода часов, с/сут |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности хода часов при отключенном питании счетчика, с/сут |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности хода часов, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, с/сут |
±0,15 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение ином, В |
3x57,7/100 3x230/400 |
|
Расширенный диапазон рабочего напряжения, В |
от 0,7 до 1,3-ином |
|
Предельный диапазон рабочего напряжения, В |
от 0 до 1,3-ином |
|
Базовый ток 1б, А |
5 |
|
Максимальный ток (в зависимости от исполнения) 1макс, А |
10; 100 |
|
Стартовый ток (чувствительность) 0,004 1б, А (прямого включения) для класса точности 1 по ГОСТ 31819.21-2012 |
0,02 |
|
Стартовый ток (чувствительность) 0,001 1ном, А для класса точности 0,5S по ГОСТ 31819.22-2012 |
0,005 |
|
Стартовый ток (чувствительность) 0,002 1ном, А (через трансформаторы тока) для класса точности 1 по ГОСТ 31819.23-2012 |
0,01 |
|
Стартовый ток (чувствительность) 0,005 1б, А (прямого включения) для класса точности 2 по ГОСТ 31819.23-2012 |
0,025 |
|
Номинальное значение частоты сети, Г ц |
50 |
|
Постоянная светодиодного выхода ИПУ (в зависимости от исполнения), имп./кВт^ч (имп./квар^ч) |
1000 (10 000) |
|
Постоянная импульсного выхода ИПУ, имп./кВт-ч (имп./квар^ч) |
1000 (10 000) |
|
Потребляемая мощность в цепи напряжения (без учета модуля связи), Вт, не более |
2 |
|
Потребляемая мощность в цепи тока, В^А, не более |
1 |
|
Максимальное число тарифов |
8 |
|
Число единиц разрядов суммирующего устройства |
8 |
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 |
IP 54, IP 64 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
2 |
|
Нормальные условия: - температура окружающего воздуха, °С |
от +21 до +25 |
|
- относительная влажность при температуре окружающего воздуха +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- частота сети, Г ц |
от 49,5 до 50,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность при температуре окружающего воздуха +25 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
- частота сети, Г ц |
от 47,5 до 52,5 |
|
Масса, кг, не более: - исполнение в корпусе «Р» прямого включения |
1,3 |
|
- исполнение в корпусе «Р» трансформаторного включения |
1,4 |
|
- исполнение в корпусе «S» |
1,4 |
|
Габаритные размеры (В*Ш*Г), мм, не более - исполнение в корпусе «Р» прямого включения |
221x171x80 |
|
- исполнение в корпусе «Р» трансформаторного включения |
221x171x80 |
|
- исполнение в корпусе «S» |
204x207x98 |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
290 000 |
|
Средний срок службы, лет, не менее |
35 |
