Номер по Госреестру СИ: 95159-25
95159-25 Счетчики электрической энергии постоянного тока
(i-PROM.DC)
Назначение средства измерений:
Счетчики электрической энергии постоянного тока i-PROM.DC (далее - счетчики) предназначены для измерений и учета электрической энергии и мощности постоянного тока в режимах потребления и генерации (прямом и реверсивном), измерений силы и напряжения постоянного тока.

Внешний вид.
Счетчики электрической энергии постоянного тока

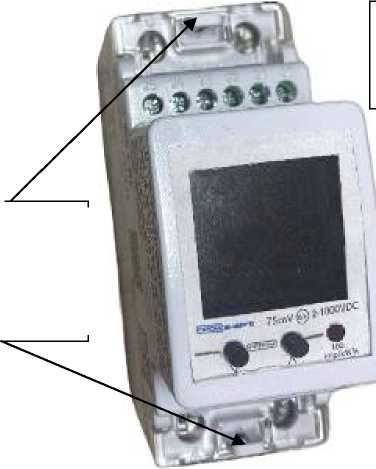

Рисунок № 1

Внешний вид.
Счетчики электрической энергии постоянного тока

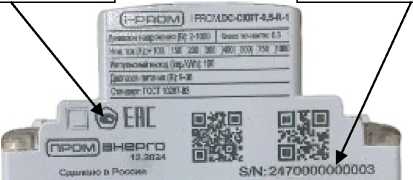

Рисунок № 2

Внешний вид.
Счетчики электрической энергии постоянного тока

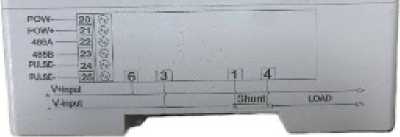

Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков представлено встроенным ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
i-prom.dc x x x.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
1.X.X |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
|
целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счетчика любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Использование по назначению» документа ДНРТ.411152.030 РЭ «Счетчики электрической энергии постоянного тока i-PROM.DC. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ДНРТ.411152.030 ТУ «Счетчики электрической энергии постоянного тока i-PROM.DC. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ПромЭнерго» (ООО «ПромЭнерго») ИНН 1648048710
Адрес юридического лица: 422542, Республика Татарстан (Татарстан), м.р-н Зеленодольский, гп. город Зеленодольск, г. Зеленодольск, п/р Промышленная площадка Зеленодольск, зд. 17, к. 2
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия счетчиков основан на операциях перемножения двух аналоговых сигналов, пропорциональных напряжению и силе постоянного тока измеряемой сети, с последующим цифровым интегрированием и преобразованием результата в последовательность импульсов, количество которых пропорционально потребленной или возвращенной электрической энергии. Измерение значений силы постоянного тока происходит за счет внешнего подключаемого шунта с номинальным значением падения напряжения 75 мВ.
Конструктивно счетчики выполнены в виде блока управления в пластиковом корпусе, предназначенного для установки на DIN-рейку. Счетчики оснащены кнопками управления и жидкокристаллическим дисплеем для отображения измерительной информации и настроек. Счетчики оснащены импульсным выходом и портом связи RS-485 с протоколом обмена Modbus RTU.
Счетчики выпускаются в модификациях i-PROM.DC-СКВТ-0,5-R-1 (стандартное исполнение корпуса) и i-PROM.DC-СКВТ-0,5-R-2 (внешнее исполнение корпуса), отличающихся степенью защиты корпуса по ГОСТ 14254-2015.
Серийный номер наносится на боковую сторону корпуса счетчика методом лазерной гравировки в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбы со знаком поверки.
Пломбы с нанесением знака поверки
Место нанесения знака утверждения
Место нанесения серийного номера
&N: 24TOnnrKHJL)LiD3
С-ддивиК' Г'

Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и серийного номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии постоянного тока |
i-PROM.DC |
1 шт. |
|
Паспорт |
ДНРТ.411152.030 ПС |
1 экз. |
|
Руководство по эксплуатации |
ДНРТ.411152.030 РЭ |
1 экз.* |
|
* Доступно для скачивания на сайте изготовителя www.promenergo-rt.ru. В бумажном виде поставляется по отдельному заказу. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности при измерении электрической энергии по ГОСТ 10287-83 |
0,5 |
|
Номинальное значение напряжения постоянного тока ином, В |
1000 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0,002^ ином до ином |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±0,2 |
|
Номинальное значение напряжения постоянного тока на входе счетчика по цепи тока при работе с внешним шунтом Um, мВ |
75 |
|
Номинальное значение силы постоянного тока при работе с |
100; 150; 200; 300; |
|
внешним шунтом /ном, А* |
400; 500; 750; 1000 |
|
Диапазон измерений силы постоянного тока при работе с внешним шунтом, А |
от 0,01 •/ном до 1,21ном |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока при работе с внешним шунтом, % |
±0,2 |
|
Диапазон измерений электрической мощности постоянного тока |
U, В: от 0,002^ ином до ином |
|
при работе с внешним шунтом, кВт |
I, А: от 0,01 •/ном до 1,21ном |
|
Пределы допускаемой относительной погрешности измерений электрической мощности постоянного тока при работе с внешним шунтом, % |
±0,5 |
|
* Фактическое номинальное значение силы постоянного тока указывается в паспорте | |
|
счетчика. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Емкость счетного механизма, кВт^ч |
от 0 до 999999,99 |
|
Порог чувствительности, % от номинального значения силы постоянного тока, не более |
0,2 |
|
Диапазон напряжения питания постоянного тока (номинальное значение), В |
от 9 до 36 (24) |
|
Потребляемая мощность, Вт, не более |
1 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
36х91х71 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации:
|
от -10 до +50 до 90 |
|
Степень защиты по ГОСТ 14254-2015:
|
IP20 IP51 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
16 |
|
Средняя наработка на отказ, ч |
24000 |
