Принцип действия счетчиков основан на:

• - измерении объема газа при рабочих условиях по результатам измерений разности времени прохождения ультразвукового сигнала по измерительному каналу;

• - измерении температуры;

• - вычислении объема газа, приведенного к стандартным условиям (ГОСТ 2939-63), по результатам измерений объема газа при рабочих условиях, температуры.

Счетчики состоят из металлического корпуса, измерительного механизма ультразвукового типа, электронного блока и запорного клапана.

Электронный блок коррекции состоит из пластмассового корпуса, дисплея, помещенных внутрь металлического корпуса счетчика датчика температуры, микропроцессора, источников питания (литиевая батарея), коммуникационного модуля осуществляющего передачу измеренных параметров по каналу сотовой связи стандарта GSM/GPRS; NB-IoT; LoRaWAN и оптического интерфейса.

Для управления на лицевой панели электронного блока размещена кнопка управления.

Объем газа при рабочих условиях измеряется измерительным механизмом ультразвукового типа. Работа счетчиков при измерении объема газа при стандартных условиях основана на принципе поочередного излучения двумя пьезокерамическими преобразователями ультразвуковых импульсов по потоку и против потока газа, приеме прошедших через поток газа сигналов, измерении времени распространения ультразвуковых импульсов в измерительном тракте счетчика. Время распространения импульсов в измерительном тракте зависит от скорости потока газа. Измерив, время распространения, счетчик вычисляет скорость потока газа и объем газа нарастающим итогом.

Температура газа измеряется датчиком, входящим в состав электронного блока и установленным в корпусе счетчика для непосредственного контакта с потоком газа. Давление газа применяется как условно постоянная величина и по умолчанию равна 101,3 кПа.

Коэффициент сжимаемости вычисляется в соответствии с уставленным условно постоянным значением давления и измеряемой температурой газа.

В зависимости от типоразмера счетчики выпускаются в следующих модификациях: G-PROM 1.6, G-PROM 2.5, G-PROM 4, G-PROM 6, соответствующие типоразмерам G1.6, G2.5, G4, G6.

Основные функции счетчиков (в зависимости от исполнения):

• - измерение температуры газа, объема газа при стандартных условиях;

• - ввод условно-постоянного значения давления газа;

• - вычисление объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 в соответствии с измеряемой температурой газа и уставленным условно постоянным значением давления;

• - обработка, отображение, хранение измеренной информации и настроечных параметров;

• - архивирование данных (объем, температура, коэффициента сжимаемости);

• - ведение журналов событий;

• - передача измеренной и вычисленной информаций по оптическому или беспроводному интерфейсам во внешнюю систему обработки результатов измерений;

• - защита информации от несанкционированного доступа;

• - закрытие запорного клапана и перекрытие подачи газа потребителю и его повторное открытие по команде сервера системы учета;

• - закрытие запорного клапана при несанкционированном доступе (открытие крышки батарейного отсека или отсчетного устройства);

• - закрытие запорного клапана при разряде батареи;

• - закрытие запорного клапана при превышении текущего расхода газа значения 1,2-Qmax;

• - закрытие капана при обнаружение обратного потока.

Заводской номер счетчиков указывается в паспорте счетчика наносится методом лазерной гравировки на маркировочную табличку на передней части корпуса счетчика. Формат заводского номера цифровой.

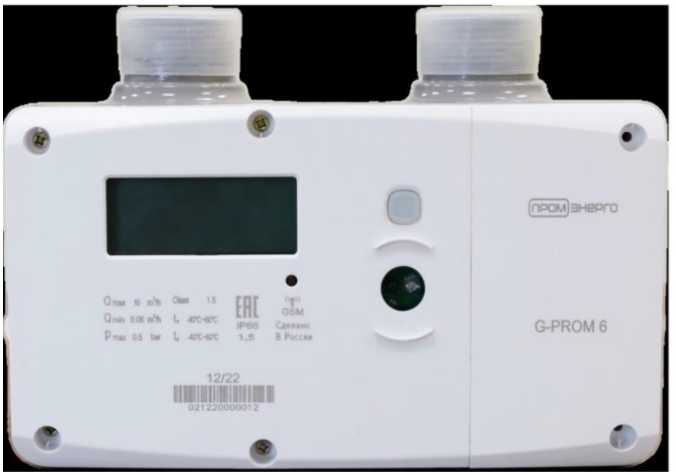

Общий вид счетчика представлен на рисунке 1.

Рисунок 1 - Общий вид счетчиков

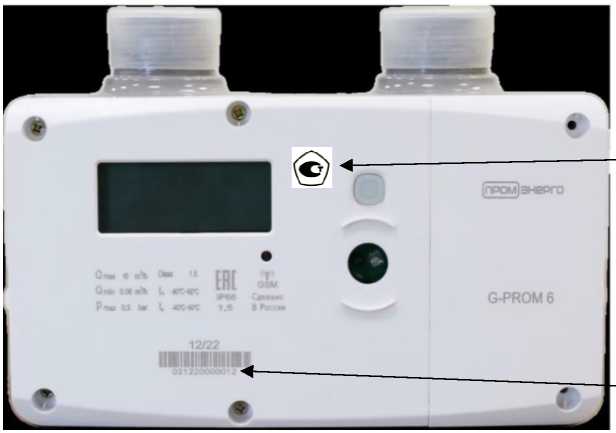

Места расположения заводского номера и нанесения знака утверждения указаны на рисунке 2.

Рисунок 2 - Места расположения заводского номера и нанесения знака утверждения типа

Место нанесения знака утверждения типа

Конструкция счетчиков обеспечивает возможность пломбирования всех частей, доступ к которым может повлиять на точность измерений. Четыре винта, закрывающий защитную крышку, пломбируется заводскими пломбами. Металлический корпус измерительного канала ультразвукового типа пломбируется пластмассовой (свинцовой) пломбой с нанесением знака поверки, продетой через проволоку, проведенной через специальное отверстие. Схема пломбирования счетчиков от несанкционированного доступа, обозначение места нанесения

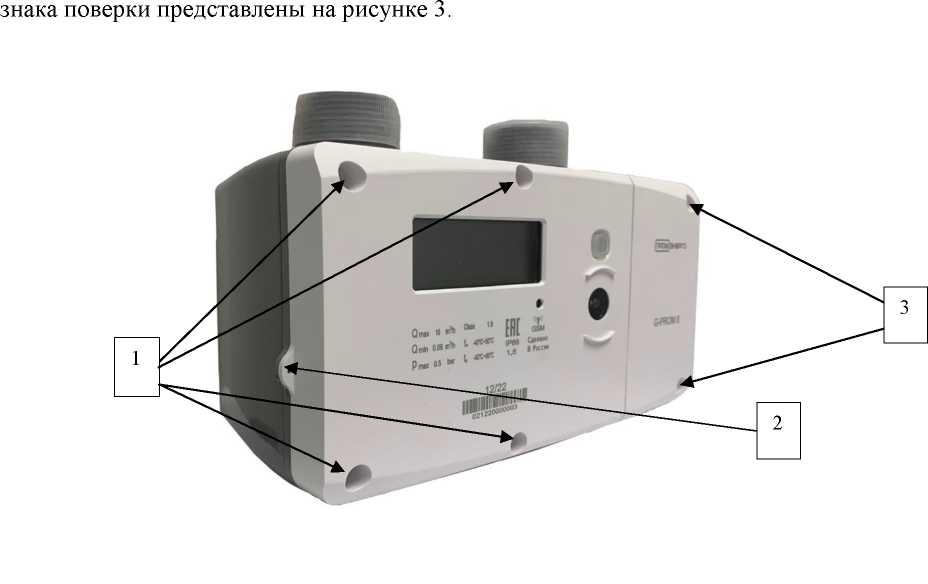

Рисунок 3 - Схема пломбирования счетчиков от несанкционированного доступа

1 - места установки пломбы на заводе изготовителе (защита несанкционированного вскрытия корпуса).

2- места установки пломбы поставщика газа. Пломбировка пломбами предусматривает установку оттиска в специальном отверстии над крепёжным винтом.

3 - место установки пломбы (защита коммуникационного модуля) на заводе изготовителе.

Таблица 4 - Комплектность средства и

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям (c учетом погрешности от принятия давления и коэффициента сжимаемости газа за условно-постоянное значение), %, в диапазоне объемных расходов:

Qmin < Q <0,1•Qном

0,1•Qном < Q < Qmax

Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от значения 20±5 °С в диапазоне от минус 40 °С до плюс 60 °С

Пределы допускаемой абсолютной погрешности измерений температуры газа, °С

Таблица 3 - Основные технические

Продолжение таблицы 3
