Принцип действия счетчиков основан на преобразовании и измерении напряжения сети, а также измерении напряжения, пропорционального входному току, возникающего в воздушных зазорах петель Роговского. Измерительная схема, преобразующая ток, представляет собой петлю Роговского. В качестве датчика напряжения используется резистивный делитель напряжения.

Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре.

Микропроцессор обеспечивает вычисление счетчиком следующих величин:

• - активной энергии и мощности;

• - реактивной энергии и мощности (по квадрантам);

• - полной энергии и мощности;

• - мгновенных значений мощности;

• - мгновенных значений токов в каждой фазе;

• - мгновенных значений фазных напряжений;

• - мгновенных значений коэффициентов мощности (по фазам);

• - частоты напряжения сети;

• - текущего времени и даты.

Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика и другие параметры.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам. Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счетчиков, содержимое которых может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.

Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью литиевой-тионихлоридной батареи.

Часы обеспечивают выполнение следующих функций:

- формирование периодов измерения мощности и профилей нагрузки;

- ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;

- формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;

- смену тарифных программ;

- фиксацию времени текущих (расчетных) показаний.

Счетчик ведет учет электрической энергии по действующим тарифам (до 12) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество недельных программ - до 12). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) -до 105.

Структура обозначения возможных исполнений счетчика приведена ниже.

Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.

Таблица 1 - Возможные значения позиций кода обозначения

Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика.

Заводской номер, состоящие из арабских цифр, наносятся методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.

Знак поверки наносится на средство измерений давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу, а также в соответствующий раздел паспорта и/или на свидетельство о поверке.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 2.

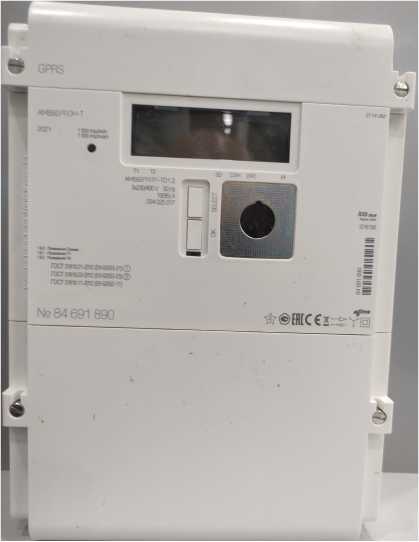

Рисунок 1 - Общий вид счетчиков электрической энергии трехфазных многофункциональных AM550PROM-T

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1), место нанесения знака поверки (2), место нанесения заводских номеров (3) и место нанесения знака утверждения типа (4) на счетчике AM550PROM-T

Таблица 5 - Комплектность

Таблица 3 - Метрологические характеристики счетчиков

Таблица 4 - Основные технические характеристики счетчиков
