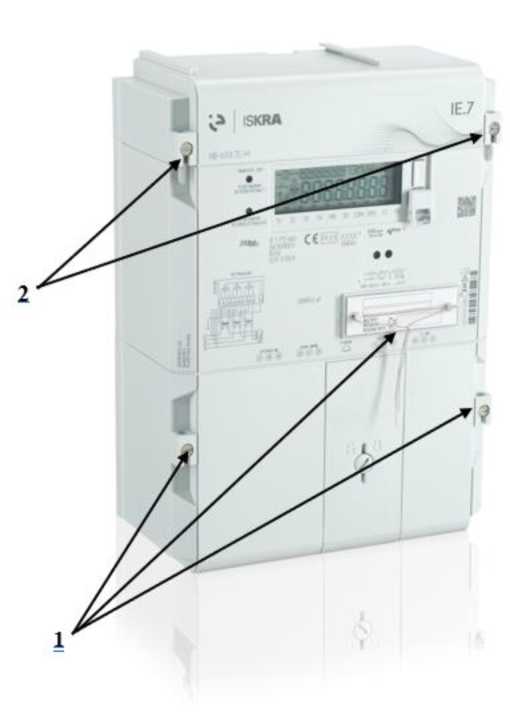

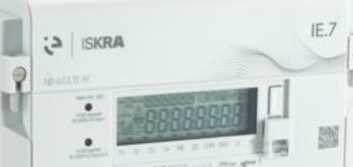

Код

IE.7

Dx(Tx)

Axy

Rxy

Sxy

Exy

Vxy

Lxy

Bxy

Mx

Kxy

I(M)

Номер позиции кода

1

2

3

4

5

6

7

8

9

10

11

12

Позиции кода

Значение кода

Мнемоническое обозначение

x

y

Значение

1

IE.7

-

-

Счетчик статический трехфазный переменного тока активной и реактивной энергиии

2

D

2

-

Счетчик непосредственного включения

T

1

-

Трансформаторный универсальный

3

A

3

*

Класс точности 0,5S по ГОСТ 31819.22-2012

4

_*

Класс точности 1 по ГОСТ 31819.21-2012

_*

1

Измерение активной энергии в одном направлении (А+)

_*

2

Измерение активной энергии в двух направлениях (А+, А-)

4

R

4

*

Класс точности 1 по ГОСТ 31819.23-2012

5

*

Класс точности 2 по ГОСТ 31819.23-2012

_*

1

Измерение реактивной энергии в одном направлении (R+ - суммарное значение при нахождении вектора нагрузки в первом и втором квадрантах)

_*

2

Измерение реактивной энергии в двух направлениях (R+ - суммарное значение при нахождении вектора нагрузки в первом и втором квадрантах; R- - суммарное значение при нахождении вектора нагрузки в третьем и четвертом квадрантах)

_*

3

Измерение принятой реактивной энергии при индуктивном характере нагрузки (R1) и отданной реактивной энергии при емкостном характере нагрузки (R4)

_*

4

Измерение реактивной энергии в двух направлениях при индуктивном характере нагрузки (R1, R3)

_*

5

Измерение реактивной энергии по четырем квадрантам (R1, R2, R3, R4)

_*

6

Измерение реактивной энергии по четырем квадрантам и в двух направлениях (R1, R2, R3, R4, R+, R-)

5

S

4

*

Погрешность определения полной энергии 1 %

5

*

Погрешность определения полной энергии 2 %

*

3

Вычисление полной энергии по формуле S=UTt

6

E

1

*

Внешнее питание от дополнительного источника

*

2

Автономное питание через оптопорт

7

V

n

*

Число дискретных входов (от 1 до 5)

_*

2

В   качестве   управляющего   напряжения

используется фазное напряжение

8

L

N

*

Число дискретных входов (от 1 до 8)

*

1

Нормально разомкнутый контакт

*

2

Твердотельное реле

9

B

1

1

Один высоковольтный выход управления нагрузкой (бистабильное реле)

10

М

2

-

Встроенные часы с резервным питанием от суперконденсатора

3

-

Встроенные часы с резервным питанием от литиевой батареи

Наименование

Обозначение

Количество

Счетчик статический трехфазный переменного тока активной и реактивной энергии IE. 7

IE. 7-Х-Х-Х-Х-Х-Х-Х-Х-Х-Х-Х

1

Руководство по эксплуатации

ДНРТ.411152.003 РЭ

1

Паспорт

ДНРТ.411152.003 ПС

1

Примечание: Значение Х - в зависимости от модификации счетчика

Наименование характеристики

Значение

Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности:

• - для счетчиков класса точности 0,5S

• - для счетчиков класса точности 1

по ГОСТ 31819.22-2012

по ГОСТ 31819.21-2012

Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности:

• - для счетчиков класса точности 1

• - для счетчиков класса точности 2

по ГОСТ 31819.23-2012 по ГОСТ 31819.23-2012

Влияющая величина

Дополнительные погрешности при измерении активной энергии (мощности) для счетчиков класса точности

Дополнительные погрешности при измерении реактивной энергии (мощности) для счетчиков класса точности

0,5S

1

1

2

Изменение температуры окружающего воздуха

Средний температурный коэффициент, %/К

±0,03

±0,03

±0,03

±0,03

Измерение напряжения в пределах ±10 %*

Пределы дополнительных допускаемых погрешностей, %

±0,1

±0,5

±0,5

±0,5

Измерение частоты в пределах ±2 %*

±0,2

±0,5

±0,2

±0,5

Влияние обратной последовательности фаз

±0,1

±0,5

-

-

Влияние несимметрии напряжения

±0,1

±0,5

-

-

Влияние гармоник в цепях тока и напряжения

±0,2

±0,5

-

-

Влияние нечетных гармоник в цепи переменного тока

±0,1

±0,2

-

-

Влияние субгармоник в цепи переменного тока

±0,2

±0,5

-

-

Влияние постоянного тока и четных гармоник в цепи переменного тока

-

±3

±3

±3

Влияние постоянной магнитной индукции внешнего происхождения

±0,05

±0,05

±0,05

±0,05

Влияние магнитной индукции внешнего происхождения 0,5 мТл

±0,05

±0,05

±0,05

±0,05

Влияние функционирования вспомогательных частей

±0,1

±0,1

±0,1

±0,1

Влияние радиочастотных электромагнитных полей

±1

±2

±2

±3

Влияние кондуктивных помех, наводимых радиочастотными полями

±2

±2

±2

±3

Влияние наносекундных импульсных помех

±2

±4

±4

±4

Влияние колебательных затухающих помех

±2

±2

±2

±4

* - в рабочих диапазонах токов и коэффициентов мощности, для прочих влияющих величин при значениях тока и коэффициента мощности, установленных ГОСТ 31819.212012, ГОСТ 31819.22-20012 и ГОСТ 31819.23-2012

Наименование характеристики

Значение

Ряд значений базового тока для исполнений с непосредственным включением (в зависимости от исполнения), А

5; 10

Ряд значений максимального тока для исполнений с непосредственным включением (в зависимости от исполнения), А

60; 80; 100; 120

Ряд значений номинального тока для исполнений с трансформаторным включением (в зависимости от исполнения), А

1; 1,5; 2; 5

Ряд значений максимального тока для исполнений с трансформаторным включением (в зависимости от исполнения), А

6; 10

Стартовый ток для счетчиков класса точности 0,5S

по ГОСТ 31819.22

2012

Стартовый ток для счетчиков класса точности 1

по ГОСТ 31819.21

2012

Номинальное фазное напряжение ином, В

3х57,7; 3х220; 3х230

Диапазон рабочего напряжения, % от ином

от 80 до 115

Номинальная частота, Гц

50

Диапазон рабочих частот, Гц

от 45 до 55

Ход часов реального времени в зависимости от температуры окружающего воздуха (Т, °С), с/сутки, не более

±(0,5+0,15-|23-T|)

Потребляемая мощность для счетчиков:

• - по цепям напряжения, активная/полная, не более

• - в цепях тока на фазу, В-А, не более

2 Вт / 5 В-А

0,01

Период регистрации профиля нагрузки

5 минут 15 минут,

30 минут, 1 час,

1 сутки

Габаритные размеры, мм, не более

244 х 177 х 79

Класс защиты

II

Требования к электромагнитной совместимости

по ГОСТ 31818.11-2012

Степень защиты корпуса в зависимости от исполнения

IP54

Интерфейсы (связь)

Оптический порт

GSM/GPRS, LPWAN, ZigBee, радиоинтерфейс 433 МГц, радиоинтерфейс 868 МГц

Поддерживаемые протоколы обмена

DLMS/COSEM/СПОДЭС

Масса, кг, не более

1,7

Средний срок службы, лет, не менее

20

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 35 °С, %, не более

• - атмосферное давление, кПа

от -40 до +70

95

от 84 до 107
