Номер по Госреестру СИ: 95471-25
95471-25 Трансформаторы напряжения
(НОЛ-СЭЩ-10-2 У2)
Назначение средства измерений:
Трансформаторы напряжения НОЛ-СЭЩ-10-2 У2 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197244
ID в реестре СИ - 1425606
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НОЛ-СЭЩ-10-2 У2,
Производитель
Изготовитель - Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1318 дн.
Приказы РСТ, где упоминается данный тип СИ
№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
№943 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (НОЛ-СЭЩ-10-2 У2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79488-20 02.11.2025 |
Трансформаторы напряжения, ЗНОЛ-СЭЩ-10-1 У2 Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
79984-20 |
Трансформаторы тока, ТОЛ-СЭЩ-35-02 У2 Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
85893-22 |
Трансформаторы тока, ТОЛ-СЭЩ Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
88352-23 |
Трансформаторы напряжения, НОЛ-СЭЩ-10-2 У2 Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
89833-23 |
Трансформаторы тока, ТШЛ-СЭЩ-10-04 У2 Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
95470-25 |
Трансформаторы тока, ТОЛ-СЭЩ-10 Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
95471-25 |
Трансформаторы напряжения, НОЛ-СЭЩ-10-2 У2 Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Трансформаторы напряжения (НОЛ-СЭЩ-10-2 У2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 12 | 12 | 0 | 0 | 12 | 12 | 0 |
Стоимость поверки Трансформаторы напряжения (НОЛ-СЭЩ-10-2 У2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательЗакрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Юридический адрес: 443048, г. Самара, п. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
E-mail: info@electroshield.ru
Web-сайт: www.electroshield.ru
Изготовитель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Адрес: 443048, г. Самара, п. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
E-mail: info@electroshield.ru
Web-сайт: www.electroshield.ru
Испытательный центр
центрФедеральное бюджетное учреждение «Научно-исследовательский прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Правообладатель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Юридический адрес: 443048, г. Самара, п. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
E-mail: info@electroshield.ru
Web-сайт: www.electroshield.ru
Трансформаторы напряжения выполнены в виде опорной конструкции. Корпус трансформаторов напряжения изготовлен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Выводы первичной обмотки «А», «Х» расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток «а», «х» размещены в нижней части трансформатора напряжения на клеммной колодке.
Трансформаторы напряжения укомплектованы прозрачной пластмассовой крышкой, которая предусматривает возможность пломбирования выводов измерительной обмотки для защиты от несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НОЛ-СЭЩ-10-2 У2 зав. № 00247-09, 00246-09, 00245-09, 00996-09, 00995-09, 00994-09, 01217-09, 01218-09, 01219-09, 01181-09, 01209-09, 01182-09.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

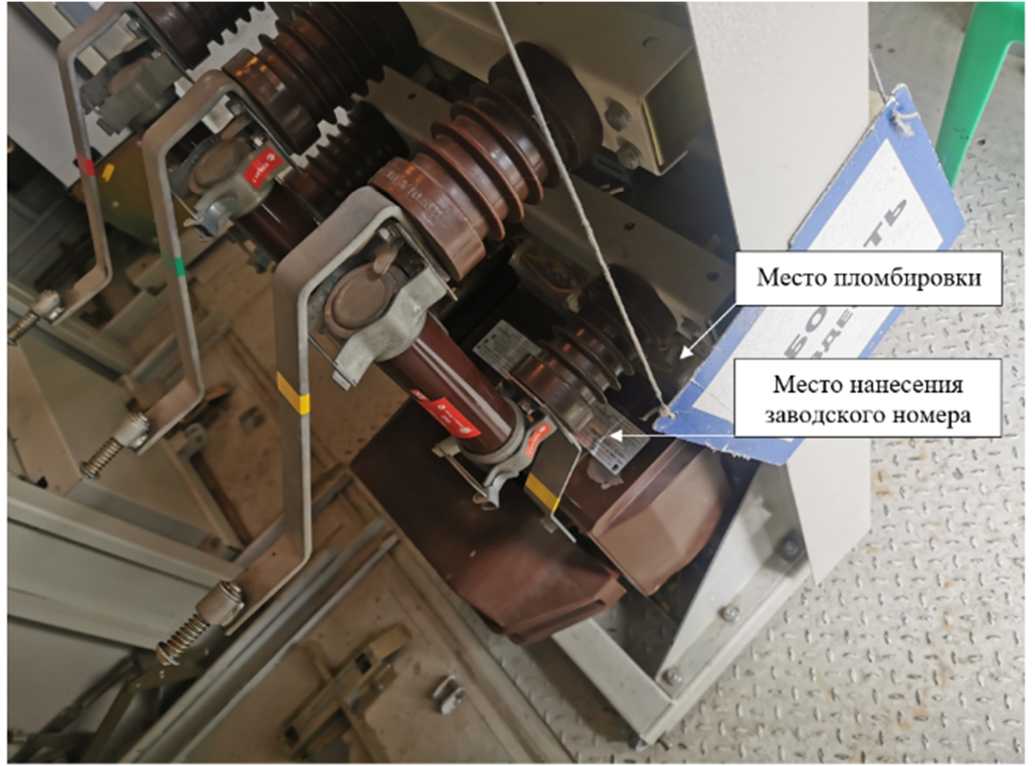

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
10/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/4'3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
75 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
