Номер по Госреестру СИ: 85893-22
85893-22 Трансформаторы тока
(ТОЛ-СЭЩ)
Назначение средства измерений:
Трансформаторы тока ТОЛ-СЭЩ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
![Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2022-85893-22_files/2022-85893-22-1.jpg)
Внешний вид.
Трансформаторы тока
Рисунок № 1
![Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2022-85893-22_files/2022-85893-22-2.jpg)
Внешний вид.
Трансформаторы тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ПравообладательЗакрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
(ЗАО "ГК "Электрощит" - ТМ Самара")
Адрес: 443048, г. Самара, пос. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
Web-cайт: www.electroshield.ru
E-mail: info@electroshield.ru
Изготовитель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»(ЗАО "ГК "Электрощит" - ТМ Самара")
Адрес: 443048, г. Самара, пос. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
Web-cайт: www.electroshield.ru
E-mail: info@electroshield.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»(ЗАО "ГК "Электрощит" - ТМ Самара")
Адрес: 443048, г. Самара, пос. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
Web-cайт: www.electroshield.ru
E-mail: info@electroshield.ru
Трансформаторы тока по принципу конструкции являются опорными, представляют собой блок, состоящий из первичной катушки и пяти магнитопроводов с вторичными обмотками. Блок залит компаундом на основе эпоксидной смолы.
Выводы первичной обмотки расположены на верхней поверхности трансформаторов тока. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформаторов тока.
Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТОЛ-СЭЩ-10-21 У2, ТОЛ-СЭЩ-10-62 У2, ТОЛ-СЭЩ-35-02 У2, которые отличаются друг от друга значениями номинального напряжения и номинального первичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТОЛ-СЭЩ-10-21 У2 зав. № 22437-10, 22690-10, 22685-10, 22368-10, 22345-10, 22363-10, 22688-10, 22686-10, 22689-10, 22324-10, 22454-10, 22332-10, 22390-10, 22386-10, 23667-10, 2243010, 22377-10, 22385-10, 22396-10, 22382-10, 22393-10, 22240-10, 22287-10, 22226-10, 22435-10, 22439-10, 22438-10, 22436-10, 22441-10, 22444-10, 22409-10, 22449-10, 22318-10, 22387-10, 2244210, 22402-10, 22431-10, 22384-10, 22388-10, 22327-10, 22307-10, 22316-10, 22463-10, 22367-10, 22336-10, 22255-10, 22640-10, 22580-10, 22383-10, 22334-10, 22359-10, 22414-10, 22471-10, 2245510, 22443-10, 22189-10, 22691-10, 22472-10, 22473-10, 22474-10, 22790-10, 22687-10, 22791-10, 22440-10, 40666-12, 22328-10, модификации ТОЛ-СЭЩ-10-62 У2, зав. № 22590-10, 22579-10, 22584-10, 22366-10, 22362-10, 22365-10, 22583-10, 22787-10, 22582-10, 22291-10, 22290-10, 22289-10, 22447-10, 22585-10, 22578-10, 22446-10, 22445-10, 2236010, модификации ТОЛ-СЭЩ-35-02 У2, зав. № 00403-12, 00404-12, 00405-12.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

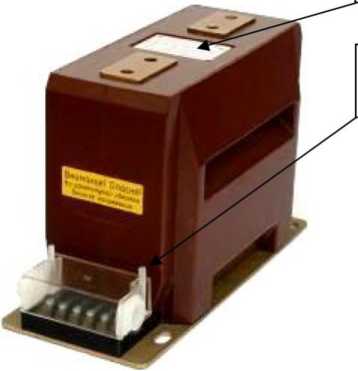

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
![Внешний вид. Трансформаторы тока (ТОЛ-СЭЩ), http://oei-analitika.ru](../kurilka/type_si_html/2022-85893-22_files/2022-85893-22-1.jpg)
Место пломбировки
ТОЛ-СЭЩ-10-21 У2,
ТОЛ-СЭЩ-10-62 У2
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
Место нанесения заводского номера

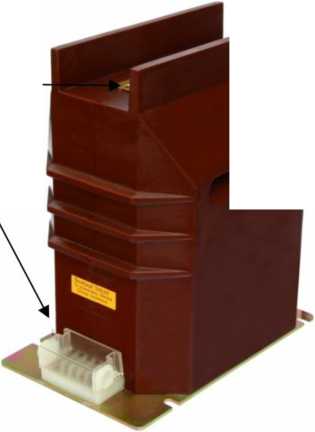

![Внешний вид. Трансформаторы тока (ТОЛ-СЭЩ), http://oei-analitika.ru](../kurilka/type_si_html/2022-85893-22_files/2022-85893-22-2.jpg)
ТОЛ-СЭЩ-35-02 У2
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики ТОЛ-СЭЩ-10-21 У2
Значение для заводских номеров | ||
22430-10, |
22368-10, 22345-10, 22363-10, | |
22377-10, |
22688-10, 22686-10, 22689-10, | |
22385-10, |
22324-10, 22454-10, 22332-10, | |
Наименование характеристики |
22443-10, |
22390-10, 22386-10, 23667-10, |
22189-10, |
22396-10, 22382-10, 22393-10, | |
22691-10, |
22387-10, 22442-10, 22402-10, | |
22790-10, |
22383-10, 22334-10, 22359-10, | |
22687-10, |
22472-10, 22473-10, 22474-10, | |
22791-10 |
22440-10, 40666-12, 22328-10 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
200 |
300 |
Номинальный вторичный ток Ъном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток |
0,5S |
0,5S |
по ГОСТ 7746 для измерений и учета | ||
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
20 |
Таблица 1.2 - Метрологические характеристики ТОЛ-СЭЩ-10-21 У2
Наименование характеристики |
Значение для заводских номеров | |
22240-10, 22287-10, 22226-10, 22327-10, 22307-10, 22316-10, 22463-10, 22367-10, 22336-10, 22255-10, 22640-10, 22580-10 |
22437-10, 22690-10, 22685-10, 22435-10, 22439-10, 22438-10, 22436-10, 22441-10, 22444-10, 22409-10, 22449-10, 22318-10, 22431-10, 22384-10, 22388-10, 22414-10, 22471-10, 22455-10 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
400 |
600 |
Номинальный вторичный ток Ъном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
0,5S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
20 |
Таблица 1.3 - Метрологические характеристики ТОЛ-СЭЩ-10-62 У2
Наименование характеристики |
Значение для заводских номеров |
22590-10, 22579-10, 22584-10, 22366-10, 22362-10, 22365-10, 22583-10, 22787-10, 22582-10, 22291-10, 22290-10, 22289-10, 22447-10, 22585-10, 22578-10, 22446-10, 22445-10, 22360-10 | |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
150 |
Номинальный вторичный ток Ъном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 1.4 - Метрологические характеристики ТОЛ-СЭЩ-35-02 У2
Наименование характеристики |
Значение для заводских номеров |
00403-12, 00404-12, 00405-12 | |
Номинальное напряжение, кВ |
35 |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток Ъном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
