Сведения о средстве измерений: 79488-20 Трансформаторы напряжения

Номер по Госреестру СИ: 79488-20
79488-20 Трансформаторы напряжения
(ЗНОЛ-СЭЩ-10-1 У2)

Назначение средства измерений:
Трансформаторы напряжения ЗНОЛ-СЭЩ-10-1 У2 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения

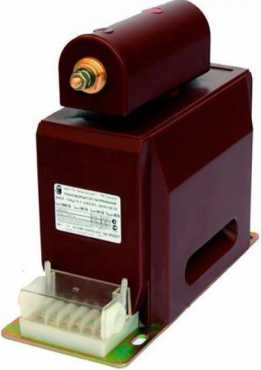

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 17.12.2022
Срок свидетельства - 02.11.2025
Номер записи - 178749
ID в реестре СИ - 1383557
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, ЗНОЛ-СЭЩ-10-1У2, ЗНОЛ-СЭЩ-10-1 У2, ЗНОЛ-СЭЩ-10-1 У1, Без модификации,

Производитель

Изготовитель - Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

  • Наименование организации-поверителя
  • Номер аттестата аккредитации
  • Номер типа СИ ФРШИН
  • Наименование типа СИ
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности
  • Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 21
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 1693 дн.

Приказы РСТ, где упоминается данный тип СИ

№1618 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Трансформаторы напряжения (ЗНОЛ-СЭЩ-10-1 У2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79488-20
02.11.2025
Трансформаторы напряжения, ЗНОЛ-СЭЩ-10-1 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
79984-20

Трансформаторы тока, ТОЛ-СЭЩ-35-02 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
85893-22

Трансформаторы тока, ТОЛ-СЭЩ
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
88352-23

Трансформаторы напряжения, НОЛ-СЭЩ-10-2 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
89833-23

Трансформаторы тока, ТШЛ-СЭЩ-10-04 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
95470-25

Трансформаторы тока, ТОЛ-СЭЩ-10
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
95471-25

Трансформаторы напряжения, НОЛ-СЭЩ-10-2 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (ЗНОЛ-СЭЩ-10-1 У2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • нет модификации
  • Без модификации
  • 24 0 12 0 12 0 12
    ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
    (RA.RU.311467)
    РСТ
  • ЗНОЛ-СЭЩ-10-1У2
  • ЗНОЛ-СЭЩ-10-1 У2
  • 12 0 12 0 12 0 12
    ФБУ "ИВАНОВСКИЙ ЦСМ"
    (RA.RU.311260)
    РСТ
  • ЗНОЛ-СЭЩ-10-1 У1
  • 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы напряжения (ЗНОЛ-СЭЩ-10-1 У2)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОЛ-СЭЩ-10-1 У2

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - трансформатор напряжения измерительный лабораторный серии НЛЛ-10 (регистрационный номер в Федеральном информационном фонде 46942-10);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель

    Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
    (ЗАО "ГК "Электрощит" - ТМ Самара")
    Адрес: 443048, г. Самара, пос. Красная Глинка
    Телефон: +7 (846) 276-28-88
    Факс: +7 (846) 277-73-83
    Web-cайт: www.electroshield.ru
    E-mail: info@electroshield.ru

    Заявитель

    Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
    Телефон: +7 (495) 620-08-38
    Факс: +7 (495) 620-08-48
    Web-cайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-cайт: www.rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения выполнены в виде опорной конструкции. Корпус трансформаторов напряжения изготовлен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Трансформаторы напряжения укомплектованы предохранительным устройством, которое расположено на верхней поверхности трансформаторов и представляет собой съемную конструкцию.

    Высоковольтный вывод первичной обмотки «А» расположен на корпусе предохранительного устройства. Заземляемый вывод первичной обмотки «Х» и выводы вторичных обмоток «а», «х» расположены в нижней части трансформаторов напряжения на клеммной колодке

    Трансформаторы напряжения укомплектованы прозрачной пластмассовой крышкой с возможностью пломбирования выводов измерительной обмотки для защиты от несанкционированного доступа.

    Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Место пломбировки

    Внешний вид. Трансформаторы напряжения (ЗНОЛ-СЭЩ-10-1 У2), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    ЗНОЛ-СЭЩ-10-1 У2

    12 шт.

    Паспорт

    ЗНОЛ-СЭЩ-10-1 У2

    12 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    для заводских номеров

    02511-10, 02512-10, 02513-10,

    02530-10, 02531-10, 02532-10,

    00401-10, 00402-10, 00403-10,

    00941-09, 00942-09, 00943-09

    Номинальное напряжение первичной обмотки Uihum, кВ

    10/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки ГОСТ 1983

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
