Номер по Госреестру СИ: 89833-23
89833-23 Трансформаторы тока
(ТШЛ-СЭЩ-10-04 У2)
Назначение средства измерений:
Трансформаторы тока ТШЛ-СЭЩ-10-04 У2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Юридический адрес: 443048, г. Самара, п. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
E-mail: info@electroshield.ru
Web-сайт: www.electroshield.ru
Изготовитель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Адрес: 443048, г. Самара, п. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
E-mail: info@electroshield.ru
Web-сайт: www.electroshield.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Юридический адрес: 443048, г. Самара, п. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
E-mail: info@electroshield.ru
Web-сайт: www.electroshield.ru
Трансформаторы тока по принципу конструкции являются опорными, представляют собой блок, состоящий из первичной катушки и пяти магнитопроводов с вторичными обмотками. Блок залит компаундом на основе эпоксидной смолы.
Выводы первичной обмотки расположены на верхней поверхности трансформаторов тока. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформаторов тока.
Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТШЛ-СЭЩ-10-04 У2 зав. № 01610-11, 01613-11, 01616-11, 01641-11, 01688-11, 01747-11.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

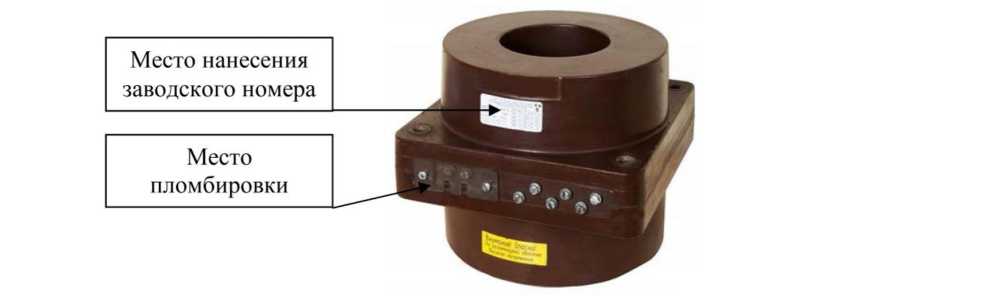

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место пломбировки
места нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
01610-11, 01613-11, 01616-11, 01641-11, 01688-11, 01747-11 | |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
4000 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
