Номер по Госреестру СИ: 88352-23
88352-23 Трансформаторы напряжения
(НОЛ-СЭЩ-10-2 У2)
Назначение средства измерений:
Трансформаторы напряжения НОЛ-СЭЩ-10-2 У2 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательЗакрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Адрес: 443048, г. Самара, пос. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
Web-сайт: www.electroshield.ru
E-mail: info@electroshield.ru
Изготовитель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Адрес: 443048, г. Самара, пос. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
Web-сайт: www.electroshield.ru
E-mail: info@electroshield.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»(ЗАО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Адрес: 443048, г. Самара, пос. Красная Глинка
Телефон: +7 (846) 276-28-88
Факс: +7 (846) 277-73-83
Web-сайт: www.electroshield.ru
E-mail: info@electroshield.ru
Трансформаторы напряжения выполнены в виде опорной конструкции. Корпус трансформаторов напряжения изготовлен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Выводы первичной обмотки «А», «Х» расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток «а», «х» размещены в нижней части трансформатора напряжения на клеммной колодке.
Трансформаторы напряжения укомплектованы прозрачной пластмассовой крышкой, которая предусматривает возможность пломбирования выводов измерительной обмотки для защиты от несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НОЛ-СЭЩ-10-2 У2 зав. № 02896-11, 02897-11, 02898-11.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

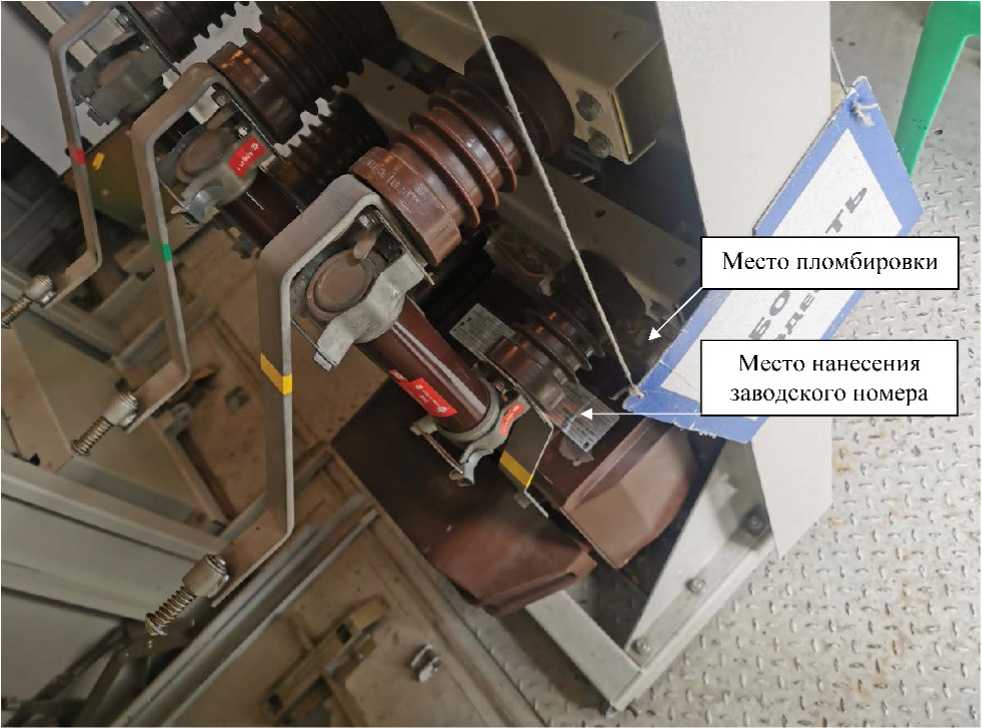

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
02896-11, 02897-11, 02898-11 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
10/V3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
3 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
