Наименование

Обозначение

Количество

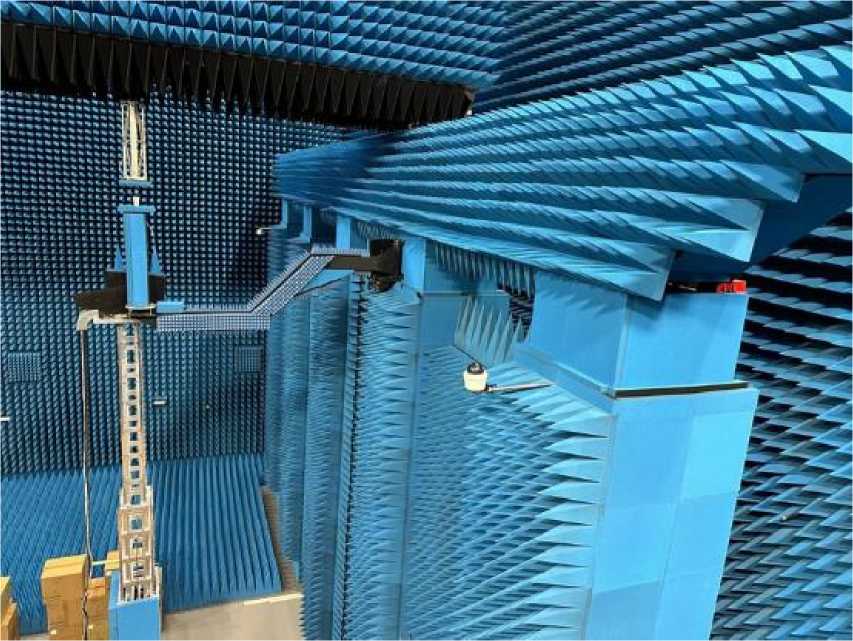

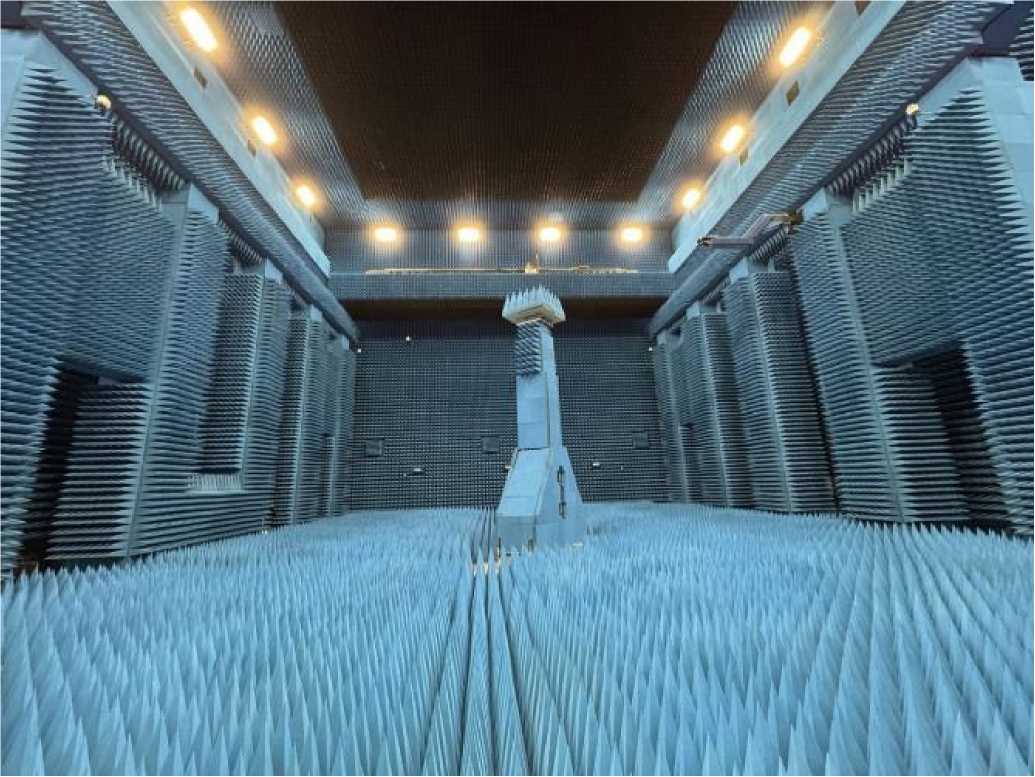

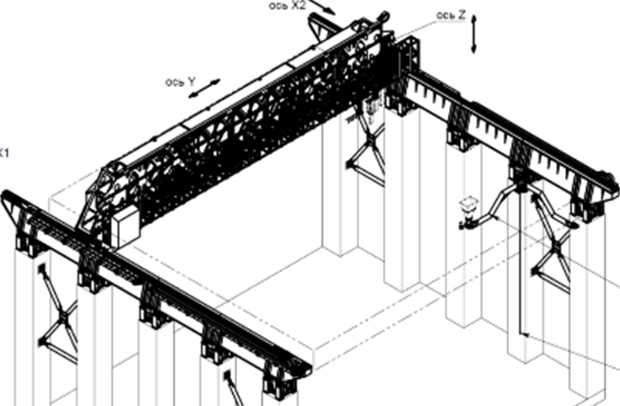

Планарный сканер ближнего поля

-

1 шт.

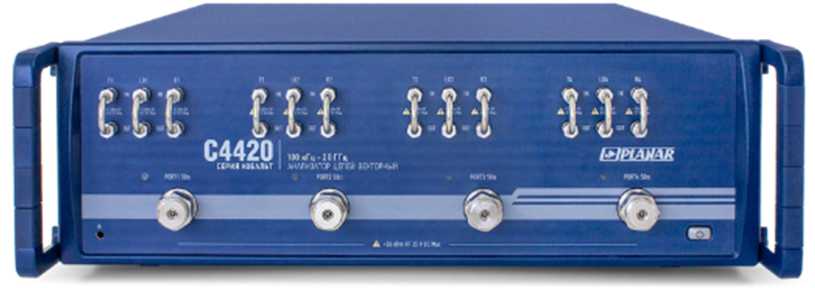

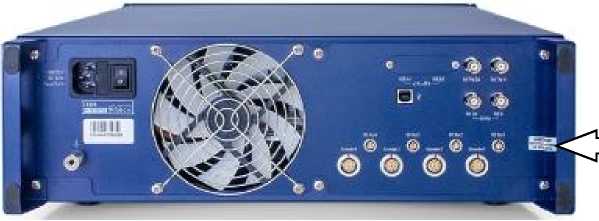

Векторный анализатор цепей

Планар С4420

1 шт.

Портативный ВАЦ

ТРИМ.468166.001

1 комплект

Блоки расширения частоты:

ТРИМ.430449.001

1 комплект

- блок приема эталонной антенны

ТРИМ.434849.001

1 шт.

- приемо-передающий СВЧ блок

ТРИМ.434849.002

2 шт.

Блоки коммутации:

ТРИМ.468939.001

1 комплект

- блок переключения сигнала гетеродина

ТРИМ.434815.001

1 шт.

- блок разделения сигнала гетеродина

ТРИМ.434815.002

1 шт.

- блок коммутации зондов

ТРИМ.468935.001

1 шт.

- блок коммутации и измерения мощности

ТРИМ.468161.002

1 шт.

- блок коммутации и измерения мощности измеряемого объекта

ТРИМ.468161.001

1 шт.

- блок переключателя антенных измерений

ТРИМ.434832.001

1 шт.

- блок преобразования сигнала

ТРИМ.468173.001

1 шт.

- блок преобразования сигнала измеряемого объекта

ТРИМ.468173.002

1 шт.

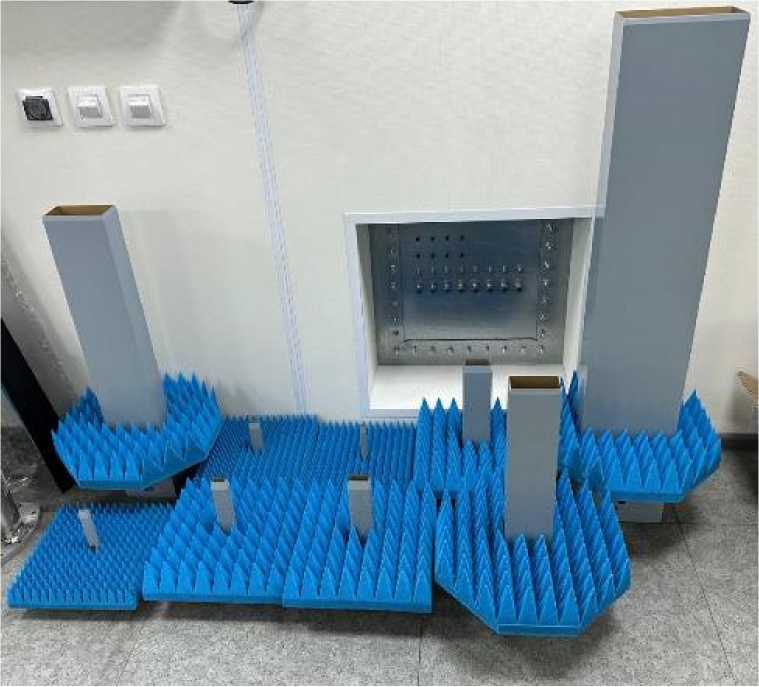

Комплект волноводных антенн зондов:

ТРИМ.464669.001

1 комплект

- антенный измерительный зонд, перекрывающий диапазон частот от 0.96 ГГц до 1.45 ГГц

П6-150.2

1 шт.

- антенный измерительный зонд, перекрывающий диапазон частот от 1.4 ГГц до 2.22 ГГц

П6-150.3

1 шт.

- антенный измерительный зонд, перекрывающий диапазон частот от 2.20 ГГц до 3.3 ГГц

П6-150.4

1 шт.

- антенный измерительный зонд, перекрывающий диапазон частот от 3.3 ГГц до 4.9 ГГц

П6-150.5

1 шт.

- антенный измерительный зонд, перекрывающий диапазон частот от 4.9 ГГц до 7.05 ГГц

П6-150.6

1 шт.

- антенный измерительный зонд, перекрывающий диапазон частот от 7.05 ГГц до 10 ГГц

П6-150.7

1 шт.

- антенный измерительный зонд, перекрывающий диапазон частот от 8.2 ГГц до 12.4 ГГц

П6-150.8

1 шт.

• - антенный измерительный зонд, перекрывающий диапазон частот от 12.4 ГГц до 18 ГГц

• - антенный измерительный зонд, перекрывающий

П6-150.9

1 шт.

диапазон частот от 18 ГГц до 26.5 ГГц

- антенный измерительный зонд, перекрывающий

П6-150.10

1 шт.

диапазон частот от 26.5 ГГц до 40 ГГц комплект креплений зондов

П6-150.11

1 шт.

-

1 комплект

Наименование

Обозначение

Количество

Комплект СВЧ кабелей и вращающегося сочленения

ТРИМ.468173.001

1 комплект

Комплект кабелей управления и синхронизации

ТРИМ.468173.002

1 комплект

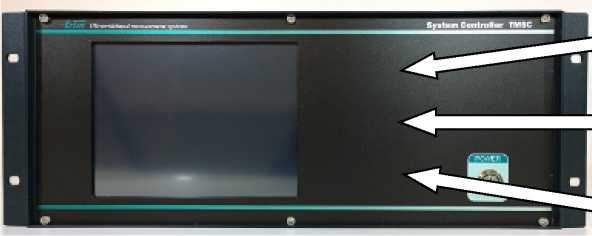

Системный контроллер

ТРИМ.468389.001

1 шт.

Общесистемное оборудование (комплект):

ТРИМ.430209.001

1 комплект

- кабель-канал Breventti Stendalto

-

1 комплект

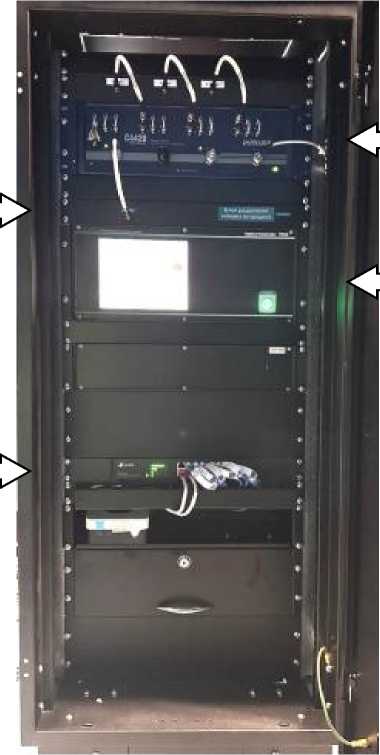

- стойка телекоммуникационная в сборке

ТРИМ ГКС СПКА

1 комплект

- подъемная система

-

1 комплект

- калибровочный набор

Планар 6750F40

1 комплект

- комплект лотков

-

1 комплект

- юстировочная система

-

1 комплект

- укрытие стоек

-

1 комплект

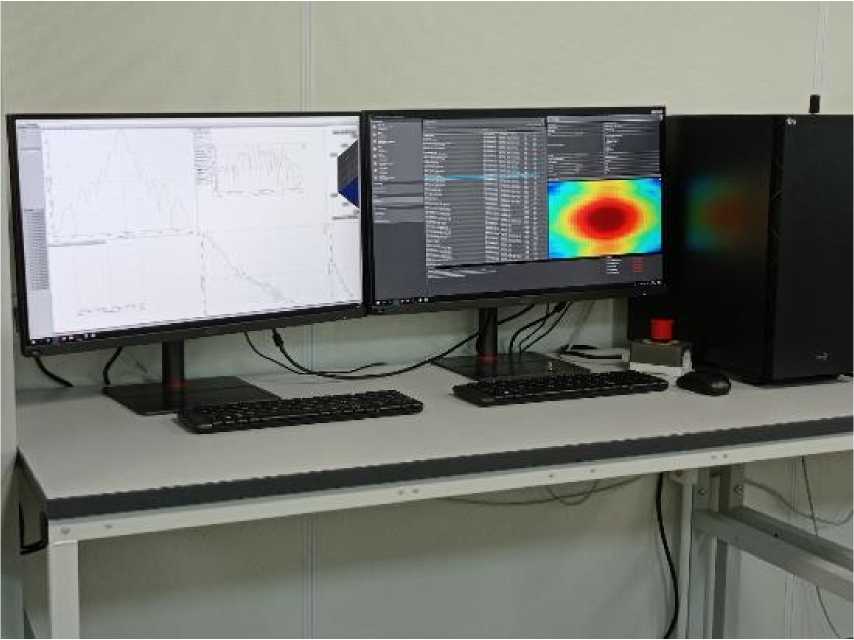

- рабочее место оператора

-

1 комплект

Комплект СВЧ переключателей, усилителей, аттенюаторов

ТРИМ.434819.001

1 комплект

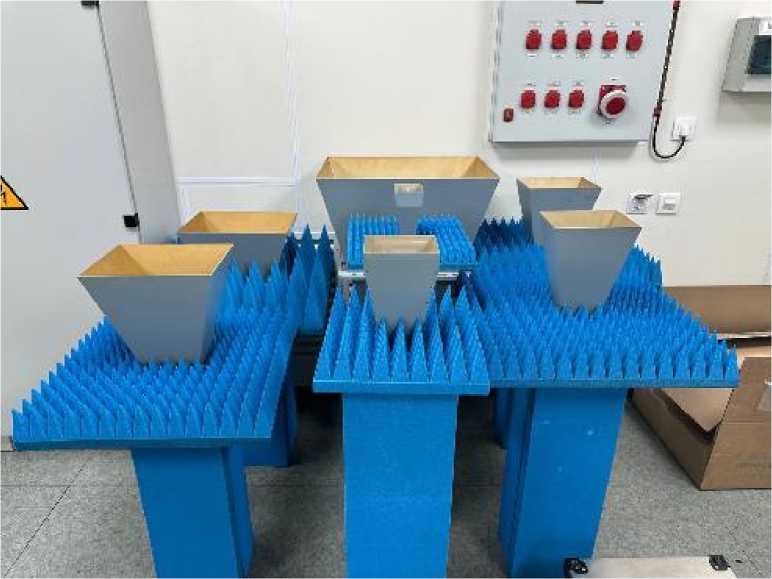

Комплект эталонных антенн (рупора):

- рабочий эталон для поверки измерительных

ТРИМ.464633.001

1 комплект

антенн П1-139/1 (рег. № 79452-20)

- рабочий эталон для поверки измерительных

П1-139/1

1 шт.

антенн П1-139/2 (рег. № 79452-20)

П1-139/2

1 шт.

- рабочий эталон для поверки измерительных антенн П1-139/3 (рег. № 79452-20)

П1-139/3

1 шт.

- рабочий эталон для поверки измерительных антенн П1-139/4 (рег. № 79452-20)

П1-139/4

1 шт.

- рабочий эталон для поверки измерительных антенн П1-139/5 (рег. № 79452-20)

П1-139/5

1 шт.

- рабочий эталон для поверки измерительных антенн П1-139/6 (рег. № 79452-20)

П1-139/6

1 шт.

- антенна измерительная рупорная П6-225/1

(рег. № 88090-23)

П6-225/1

1 шт.

- антенна измерительная рупорная П6-225/2

(рег. № 88090-23)

П6-225/2

1 шт.

- комплект креплений эталонных антенн

-

1 комплект

Комплект ЗИП (в том числе, векторный анализатор цепей)

1 комплект

Программное обеспечение:

1 комплект

- MeasurementCenter

1 шт.

- ProViLab

1 шт.

- Комплект общего программного обеспечения

1 комплект

Руководство по эксплуатации

ТРИМ.230501-01 РЭ

1

Паспорт

ТРИМ.230501-01 ПС

1

Методика поверки

-

1 экз.

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц

от 1 до 40

Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 1,7 и погрешности измерений коэффициента усиления эталонной антенны, дБ¹⁾:

0,3 дБ

±0,5

0,5 дБ

±0,7

0,6 дБ

±0,8

0,8 дБ

±1,0

Пределы допускаемой относительной погрешности измерений относительных уровней амплитудной диаграммы направленности (далее - АДН) на согласованной поляризации антенны на относительном уровне минус 3 дБ, дБ¹⁾

±0,2

Пределы допускаемой относительной погрешности измерений относительных уровней АДН (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) на относительном уровне минус 30 дБ, дБ¹⁾:

-в диапазоне частот от 1 ГГц до 1,5 ГГц включ.

±2,5

-в диапазоне частот св. 1,5 ГГц до 2,0 ГГц включ.

±2,2

-в диапазоне частот св. 2,0 ГГц до 4,0 ГГц включ.

±1,9

-в диапазоне частот св. 4 ГГц до 40,0 ГГц

±1,5

Пределы допускаемой абсолютной погрешности измерений углового положения луча (максимума) АДН, градус^{2) 3)}

±0,03

• ¹⁾ Для антенн с коэффициентом усиления не менее 15 дБ;

• ²⁾ При ширине луча АДН не более 2° и при расчете по уровню минус 3 дБ;

³⁾ Измерения углового положения луча (максимума) АДН

антенн проводятся

относительно плоскости сканирования.

Наименование характеристики

Значение

Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, градус

±60

Размер рабочей области сканирования (длина ^х ширина), м, не менее

15x15

Габаритные размеры сканера, мм, не более длина

19500

ширина

18500

высота

15000

Параметры электропитания от сети переменного тока: - напряжение, В

от 207 до 253

- частота, Г ц

от 49 до 51

Рабочие условия применения:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха при температуре плюс 20 °С, %

не более 80

- атмосферное давление, кПа

от 84 до 106
