Номер по Госреестру СИ: 85497-22
85497-22 Комплекс автоматизированный измерительно-вычислительный
(ТМСА 1.0 - 18.0 Б 105)
Назначение средства измерений:
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 18.0 Б 105 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 1
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 2
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 3
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 4
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 5
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 6
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 7
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 8
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 9
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 10
Общие сведения
Дата публикации - 18.05.2022
Срок свидетельства -
Номер записи - 187534
ID в реестре СИ - 1399530
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 607 дн.
Приказы РСТ, где упоминается данный тип СИ
№1125 от 2022.05.04 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Комплекс автоматизированный измерительно-вычислительный (ТМСА 1.0 - 18.0 Б 105)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80006-20 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.1-18.0 Д 101 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
85497-22 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0 - 18.0 Б 105 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
86015-22 |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
92916-24 |
Осциллограф цифровой широкополосный стробоскопический , TMR8250 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92916-24 |
Осциллограф цифровой широкополосный стробоскопический , TMR8250 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93070-24 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.2-40.0 БД 106 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94928-25 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 7.0-40.0 К107 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94985-25 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0-18.0 Б 109 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
95289-25 |
Комплекс испытательный на основе сканера ближнего поля в БЭК, ТМСА 1.0-40.0 Б 111 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Комплекс автоматизированный измерительно-вычислительный (ТМСА 1.0 - 18.0 Б 105)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Комплекс автоматизированный измерительно-вычислительный (ТМСА 1.0 - 18.0 Б 105)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО комплекса осуществляет:
-
- управление элементами комплекса и процессом измерений;
-
- обработку результатов измерений и получение значений радиотехнических характеристик измеряемой антенны;
-
- представление радиотехнических характеристик измеряемой антенны в виде соответствующих графиков и диаграмм;
-
- хранение и каталогизация результатов измерений и значений радиотехнических характеристик измеряемой антенны.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «MeasurementCenter» и «ProViLab».
Специализированное ПО «MeasurementCenter» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «ProViLab» предназначено для обработки результатов измерений, их визуализации, каталогизации и хранения.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Иденти-фикаци-онные данные (признаки) |
Значение | |
|
1 |
2 |
3 |
|
Иденти-фика-ционное наименование ПО |
MeasurementCenter.exe |
ProViLab.exe |
|
1 |
2 |
3 |
|
Номер версии (иден-тифика-ционный номер) ПО |
1.4.0.10 |
1.1.3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
AF82660046963FEFEE1C84C7D2A45C70 (алгоритм MD5) |
4F3002831243A96C2AAD BE9D308CCA29 (алгоритм MD5) |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель контроллера управления сканера в виде наклейки и типографским способом на титульный лист документа ТМСА 105.018.00Б РЭ «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 18.0 Б 105. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе ТМСА 105.018.00Б РЭ «Комплекс автоматизированный измерительновычислительный ТМСА 1.0 - 18.0 Б 105. Руководство по эксплуатации», книга 1.
Нормативные и технические документы
Нормативные и технические документы к средству измеренийПриказ Росстандарта № 3383 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 0 до 178,4 ГГц»;
Техническая документация изготовителя.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы»)ИНН 7804323773
Адрес: 195197, г. Санкт-Петербург, Кондратьевский проспект, д.40, корп.14, литера А, офис 10Н
Телефон (812) 327-44-56
Факс: (812) 540-03-15
Web-сайт: trimcom.ru
Е-mail: info@trimcom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Е-mail: office@vniiftri.ru
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Функционально и конструктивно комплекс состоит из:
-
- прецизионного четырехкоординатного Т-сканера ТМП 04П 4.1 х 3.1, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р - плоскость поляризации;
-
- четырёхосевого контроллера управления сканером ТМС3104 в комплекте с проводным пультом дистанционного управления, предназначенного для управления работой сканера;
-
- блока синхронизации векторного анализатора цепей и контроллера управления сканером в процессе измерений TMSU;
-
- лазерного дальномера с интегрированным интерфейсом диапазона (0,05 - 5) м DAE-10-050, предназначенного для измерений расстояния между объектом измерений и антенной-зондом;
-
- векторного анализатора цепей ZVA24 (далее - ВАЦ), предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
-
- комплекта антенн-зондов, предназначенных для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;
-
- комплекта радиочастотных кабелей, предназначенных для коммутации функциональных узлов комплекса;
- ПЭВМ, применяемой для управления комплексом в процессе измерений, для обработки результатов измерений, их каталогизации и визуализации;
- программного обеспечения (далее - ПО), предназначенного для управления комплексом, сбора и обработки данных, их регистрации, визуализации и каталогизации результатов измерений;
- приборной стойки, предназначенной для размещения оборудования из состава комплекса;
- источника бесперебойного питания, предназначенного для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания;
- рабочего места оператора.
Для уменьшения влияния отраженных сигналов на результаты измерений элементы сканера комплекса и помещения облицованы радиопоглощающим материалом типа «Штиль».
Общий вид комплекса приведен на рисунках 1 - 9.
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 7.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 9.

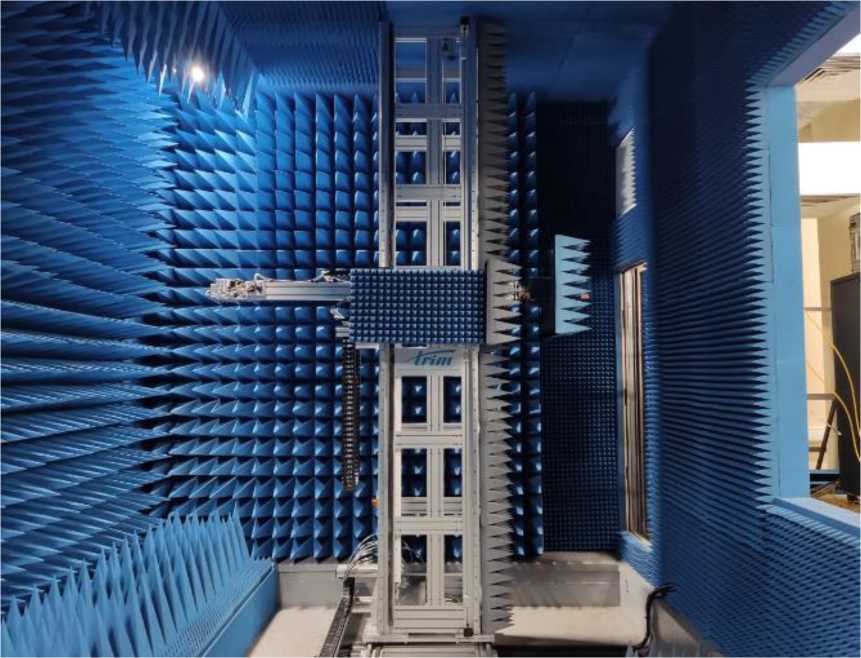

Рисунок 1 - Общий вид комплекса

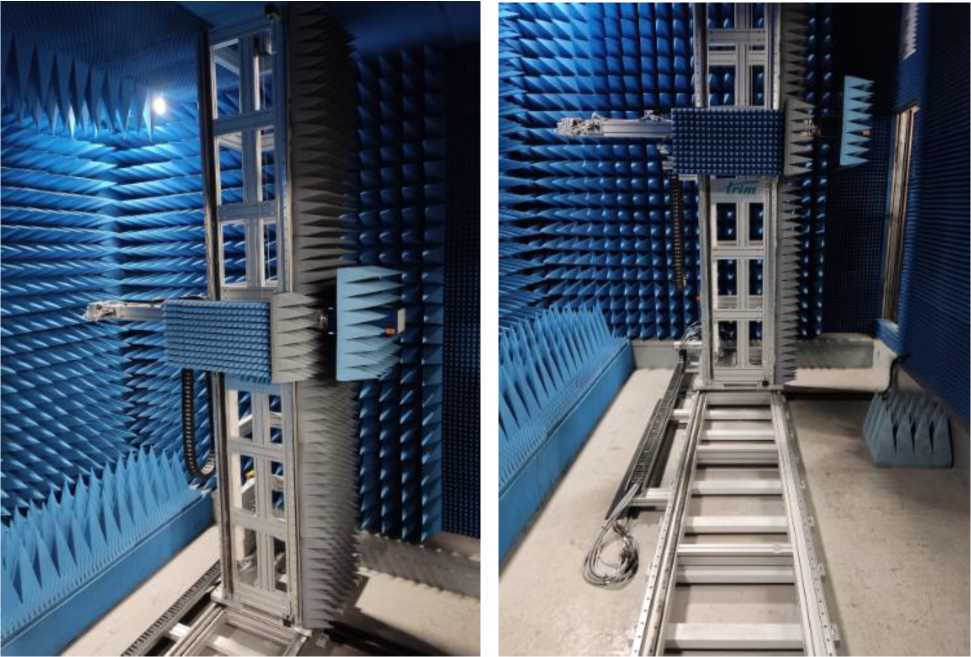

Рисунок 2 - Общий вид сканера

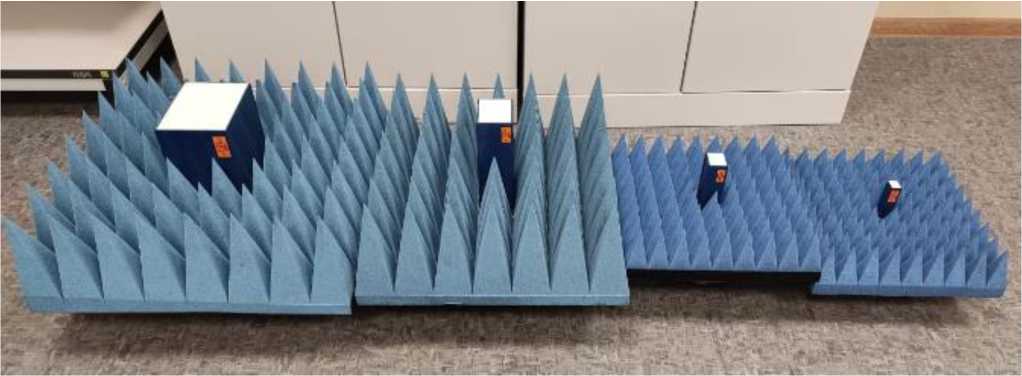

Рисунок 3 - Общий вид антенн-зондов диапазонов слева направо: от 1 до 2 ГГц; от 2 до 4 ГГц; от 4 до 8 ГГц; от 8 до 18 ГГц

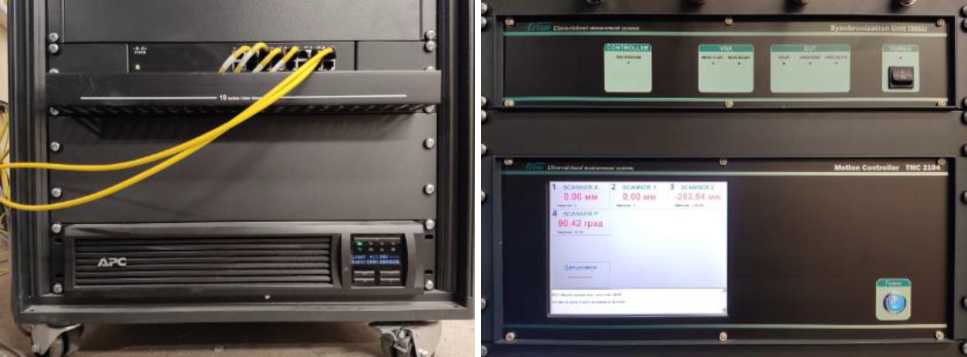

Рисунок 4 - Общий вид источника бесперебойного питания (слева), контроллера управления
сканером и блока синхронизации (справа)

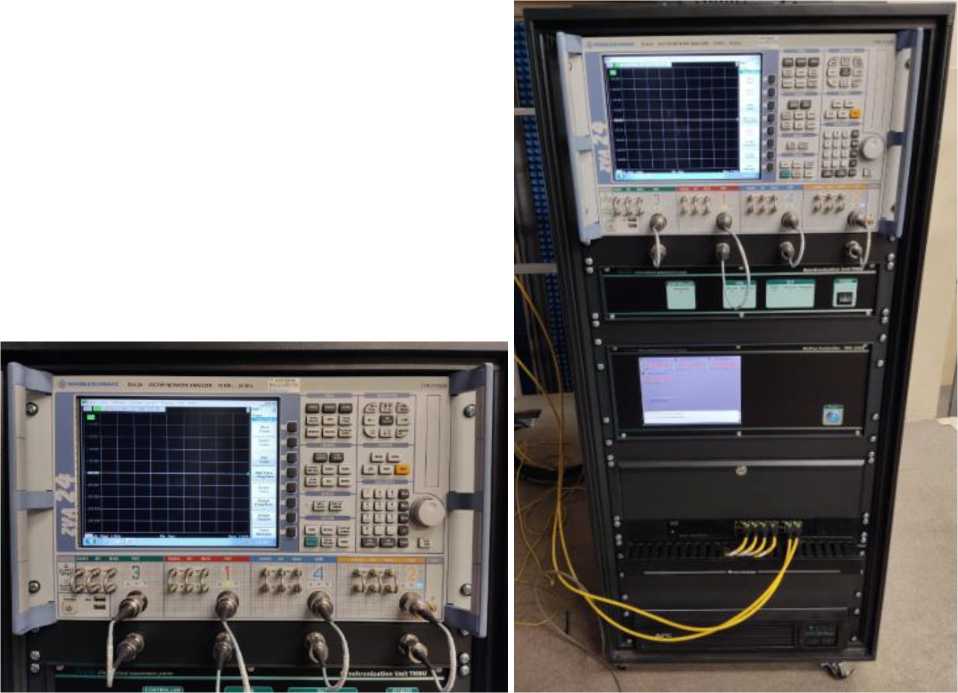

Рисунок 5 - Общий вид ВАЦ (слева) и приборной стойки (справа)

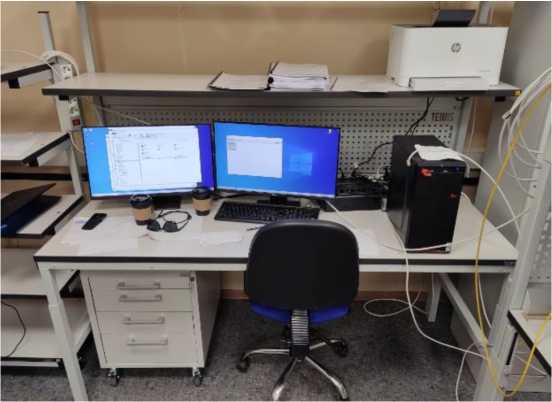

Рисунок 6 - Общий вид рабочего места оператора
&

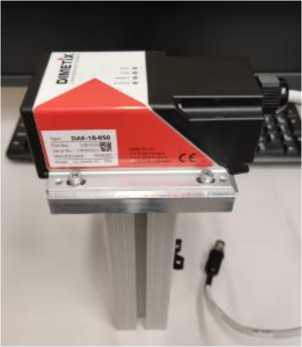

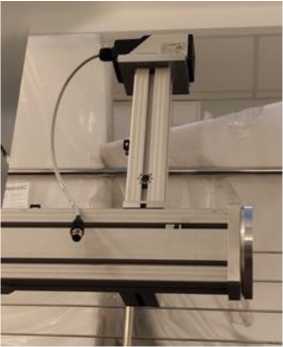

Рисунок 8 - Общий вид дальномера (слева) и его размещение на оси Z сканера

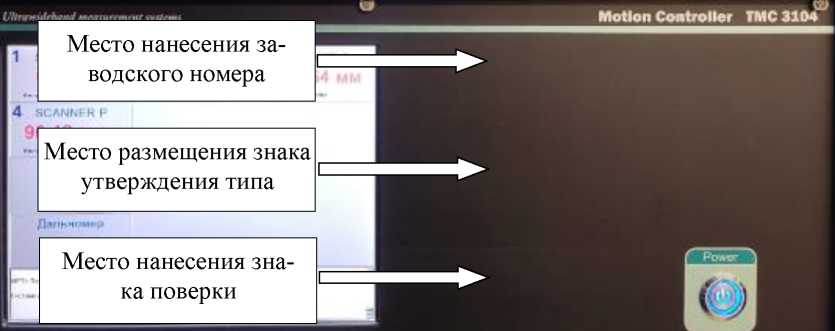

Рисунок 7 - Общий вид контроллера управления сканера с указанием места размещения знака утверждения типа, знака поверки, заводского номера
Место для пломбировки от несанкционированного доступа

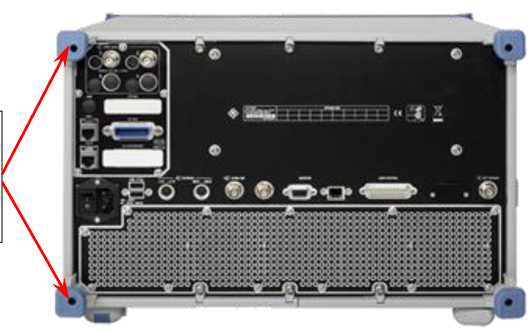

Рисунок 9 - Задняя панель ВАЦ с указанием мест пломбировки от несанкционированного доступа
Таблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Заводской номер |
Количество |
|
Комплекс автоматизированный измерительновычислительный в составе: |
ТМСА 1.0-18.0 Б 105 |
105 |
1 шт. |
|
Прецизионный четырехкоординатный (X, Y, Z, P) Т-сканер, в комплекте с:
|
ТМП 04П 4.1 х 3.1 |
0121105 С |
1 шт. |
|
Комплект радиопоглощающего материала |
Штиль-100.К20 Штиль-100.К45 Штиль-100.К10 Штиль-100.П5 |
3 м2 80 м2 10 м2 15 м2 | |
|
Четырёхосевой контроллер управления сканером в комплекте с проводным пультом ДУ |
ТМС3104 |
0121061 |
1 шт. |
|
Блок синхронизации ВАЦ и контроллера управления сканером в процессе измерений |
TMSU |
0121001 |
1 шт. |
|
Лазерный дальномер с интегрированным интерфейсом диапазона от 0,05 до 5 м |
DAE-10-050 |
74050607 |
1 шт. |
|
Векторный анализатор цепей диапазона частот от 10 МГц до 24 ГГц, 4 порта |
R&S ZVA 24 |
100707 |
1 шт. |
|
Комплект эталонных антенн-зондов:
|
ТМАЗ 0.5-1 ТМАЗ 1-2 ТМАЗ 2-4 ТМАЗ 4-8 ТМАЗ 8-18 |
0121421 0121422 0121423 0121424 0121425 |
1 шт. |
|
Наименование |
Обозначение |
Заводской номер |
Количество |
|
Источник бесперебойного питания с выходной мощностью 1500 В^А |
SMT1500RMI2U |
- |
1 шт. |
|
Приборная стойка высотой 25U |
- |
- |
1 шт. |
|
Комплект ПК (ПК, монитор, клавиатура, мышь, настольный ИБП 500VA, ОС Windows) |
- |
- |
1 шт. |
|
Цветной лазерный принтер формата А4 |
- |
- |
1 шт. |
|
Комплект кабелей связи, синхронизации и питания |
- |
- |
1 шт. |
|
Программное обеспечение (управление комплекса; сбор, обработка, регистрация данных; визуализация и каталогизация результатов) на флэш накопителе |
- |
1 шт. | |
|
Паспорт |
ТМСА 105.018.00Б ПС |
- |
1 шт. |
|
Руководство по эксплуатации |
ТМСА 105.018.00Б РЭ |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 1 до 18 |
|
Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ -10 дБ |
±0,3 |
|
-20 дБ |
±0,4 |
|
-30 дБ |
±0,8 |
|
-40 дБ |
±1,2 |
|
-45 дБ |
±1,8 |
|
Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудного распределения, ° -10 дБ |
±3 |
|
-20 дБ |
±4 |
|
Наименование характеристики |
Значение |
|
-30 дБ |
±5 |
|
-40 дБ |
±8 |
|
-45 дБ |
±13 |
|
Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудных диаграмм, дБ -10 дБ |
±0,3 |
|
-20 дБ |
±0,5 |
|
-30 дБ |
±1,0 |
|
-40 дБ |
±1,8 |
|
-45 дБ |
±2,5 |
|
Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудных диаграмм, градус -10 дБ |
±4 |
|
-20 дБ |
±5 |
|
-30 дБ |
±7 |
|
-40 дБ |
±12 |
|
-45 дБ |
±18 |
|
Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ 0,3 дБ |
±0,5 |
|
0,5 дБ |
±0,7 |
|
0,8 дБ |
±1,0 |
|
1,5 дБ |
±1,8 |
|
2,0 дБ |
±2,4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Размер рабочей области сканирования, м, не менее | |
|
длина |
4,1 |
|
высота |
3,1 |
|
Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, ° |
±65 |
|
Габаритные размеры сканера, мм, не более | |
|
длина |
5100 |
|
ширина |
1900 |
|
высота |
3900 |
|
Наименование характеристики |
Значение |
|
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В |
от 198 до 242 |
|
Рабочие условия эксплуатации температура окружающего воздуха, °С |
от +15 до +25 |
|
относительная влажность окружающего воздуха при температуре +20 °С, %, не более |
80 |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
