Сведения о средстве измерений: 93070-24 Комплекс автоматизированный измерительно-вычислительный

Номер по Госреестру СИ: 93070-24
93070-24 Комплекс автоматизированный измерительно-вычислительный
(ТМСА 0.2-40.0 БД 106)

Назначение средства измерений:
Комплекс автоматизированный измерительно-вычислительный ТМСА 0.2-40.0 БД 106 (далее - комплекс) предназначен для настройки и измерения радиотехнических характеристик пассивных антенн в диапазонах частот 0,2-40,0 ГГц методом дальней зоны и от 1,0-40,0 ГГц методом ближней зоны.

сертификация программного обеспечения
Внешний вид. Комплекс автоматизированный измерительно-вычислительный , http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 1
Внешний вид. Комплекс автоматизированный измерительно-вычислительный , http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 2
Внешний вид. Комплекс автоматизированный измерительно-вычислительный , http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 3
Внешний вид. Комплекс автоматизированный измерительно-вычислительный , http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 4
Внешний вид. Комплекс автоматизированный измерительно-вычислительный , http://oei-analitika.ru рисунок № 5
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный
Рисунок № 5

Общие сведения

Дата публикации - 04.09.2024
Срок свидетельства -
Номер записи - 194869
ID в реестре СИ - 1418664
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за месяц
  • среднее количество поверок в месяц и в год
  • период наполнения базы в месяцах и годах

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2054 от 2024.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Комплекс автоматизированный измерительно-вычислительный (ТМСА 0.2-40.0 БД 106)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80006-20

Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.1-18.0 Д 101
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
85497-22

Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0 - 18.0 Б 105
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
86015-22

Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097, Обозначение отсутствует
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
92916-24

Осциллограф цифровой широкополосный стробоскопический , TMR8250
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
92916-24

Осциллограф цифровой широкополосный стробоскопический , TMR8250
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93070-24

Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.2-40.0 БД 106
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
94928-25

Комплекс автоматизированный измерительно-вычислительный , ТМСА 7.0-40.0 К107
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
94985-25

Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0-18.0 Б 109
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
95289-25

Комплекс испытательный на основе сканера ближнего поля в БЭК, ТМСА 1.0-40.0 Б 111
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Кто поверяет Комплекс автоматизированный измерительно-вычислительный (ТМСА 0.2-40.0 БД 106)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Комплекс автоматизированный измерительно-вычислительный (ТМСА 0.2-40.0 БД 106)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Метрологически значимое программное обеспечение (ПО) комплекса представляет собой ПО «MeasurementCenter» и «ProViLab».

    ПО «MeasurementCenter» предназначено для автоматизации работы комплекса, ручного управления ОПУ и сканером, настройки параметров их перемещения, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.

    ПО «ProViLab» предназначено для:

    • - обработки результатов измерений и получения значений радиотехнических характеристик исследуемой антенны;

    • - представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;

    • - хранение результатов измерений и радиотехнических характеристик исследуемой антенны.

    ПО работает под управлением операционной системы Windows 7.

    Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MeasurementCenter.exe

    ProViLab.exe

    Номер версии (идентификационный номер) ПО

    1.4.0.22

    1.1.5

    Цифровой идентификатор ПО (контроль-

    08F4B55B4538C40A328

    288731FFF2350FCFE3

    ная сумма исполняемого кода) по алгоритму MD5

    BEBCE4A63294F

    55BBC3D3E68606


    Знак утверждения типа

    Знак утверждения типа

    наносится на контроллер управления прецизионного четырехкоординатного опорно-поворотного устройства в виде наклейки и титульный лист документа ТМСА 0.2-40.0 БД 106 ПС «Комплекс автоматизированный измерительно-вычислительный ТМСА 0.2-40.0 БД 106. Паспорт» типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 1.6 «Устройство и работа АИВК при проведении измерений радиотехнических характеристик антенн в ближней зоне в частотной области» и 1.7 «Устройство и работа АИВК при проведении измерений радиотехнических характеристик антенн в дальней зоне в частотной области» документа ТМСА 0.2 - 40.0 БД 106 РЭ «Комплекс автоматизированный измерительно-вычислительный. Руководство по эксплуатации, Книга 1», в разделах 2 «Измерения в ближней зоне» и 3 «Измерения в дальней зоне» документа ТМСА 0.2 - 40.0 БД 106 РЭ «Комплекс автоматизированный измерительно-вычислительный. Руководство по эксплуатации, Книга 2».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».

    Правообладатель

    Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С.Попова» (АО «НПО «Радиозавод им. А.С.Попова»)

    ИНН 5508000095

    Юридический адрес: 127287, г. Москва, ул. 2-я Хуторская, д. 29, стр. 4

    Изготовитель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы»)
    ИНН 7804323773
    Адрес: 195197, г. Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. а, помещ. 10н

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

    Правообладатель

    Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С.Попова» (АО «НПО «Радиозавод им. А.С.Попова»)
    ИНН 5508000095
    Юридический адрес: 127287, г. Москва, ул. 2-я Хуторская, д. 29, стр. 4

    Принцип действия комплекса при измерениях в дальней зоне основан на измерении частотных и угловых зависимостей коэффициента передачи при подключении к измерительным портам анализатора электрических цепей векторного ZVA 67 (ВАЦ) антенных устройств, размещенных в соответствии с условием «дальней зоны».

    Принцип действия комплекса при измерениях в ближней зоне основан на амплифазо-метрическом методе измерений характеристик антенн. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной. Измерения радиотехнических характеристик антенн выполняются при подключении к измерительным портам ВАЦ. При работе ВАЦ устанавливается в режим измерений параметров S21 или S12.

    Функционально и конструктивно комплекс состоит из:

    • - безэховой экранированной камеры ТМ ЭК 11.9 х 6.9 х 6.92, предназначенной для воспроизведения нормированных условий испытаний при оценке характеристик радиотехнических систем;

    • - прецизионного четырехкоординатного (X, Y, Z, P) Т-сканера (сканер) ТМП 04П 3.0 х 3.0 с контроллером управления, предназначенного для установки и вращения антенн-зондов и вспомогательных антенн в плоскости поляризации;

    • - прецизионного четырехкоординатного (SL-слайдер, AZ, EL, R) опорно-поворотного устройства (ОПУ) ТМП 04 В с контроллером управления, предназначенного для установки и вращения испытываемой антенны в горизонтальной плоскости, в плоскости элевации, поляризации и для перемещения по дальности;

    • - ВАЦ, предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;

    • - комплекта радиопоглощающего материала Штиль-100.К66, предназначенного для уменьшения уровней вторичных излучений;

    • - комплекта антенн-зондов ТМАЗ 1-2 Э, ТМАЗ 2-4 Э, ТМАЗ 4-8 Э, ТМАЗ 8-18 Э, ТМАЗ 18-40 Э для установки на сканер при измерениях методом ближней зоны, предназначенного для приема и передачи СВЧ сигналов от 1 до 40 ГГц;

    • - комплекта вспомогательных антенн ТМА 0.2-1.3 Э, ТМА 1.3-15 Э, ТМА 15-40 Э для установки на сканер при измерениях методом дальней зоны, предназначенного для приема и передачи СВЧ сигналов от 0,2 до 40 ГГц;

    • - малошумящих усилителей TMAU 2045-35 (МШУ), предназначенных для повышения чувствительности приемных устройств

    • - источника бесперебойного питания Импульс 2000 VA, обеспечивающего стабилизированное электропитание комплекса;

    • - комплекта кабелей связи, управления и питания, обеспечивающего цифровые и аналоговые связи между элементами комплекса;

    • - ПЭВМ в комплекте с приборной стойкой, предоставляющего оператору интерфейс для автоматизированного управления элементами комплекса, сбора, обработки, хранения и вывода результатов измерений.

    Заводской номер 106, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой стороне приборной стойки в формате цифрового обозначения.

    Для предотвращения несанкционированного доступа к внутренним частям ВАЦ предусмотрены пломбы в виде наклеек.

    Внешний вид составных частей комплекса приведен на рисунках 1 - 7. Место размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа приведены на рисунках 4 и 5.

    Внешний вид. Комплекс автоматизированный измерительно-вычислительный  (ТМСА 0.2-40.0 БД 106), http://oei-analitika.ru

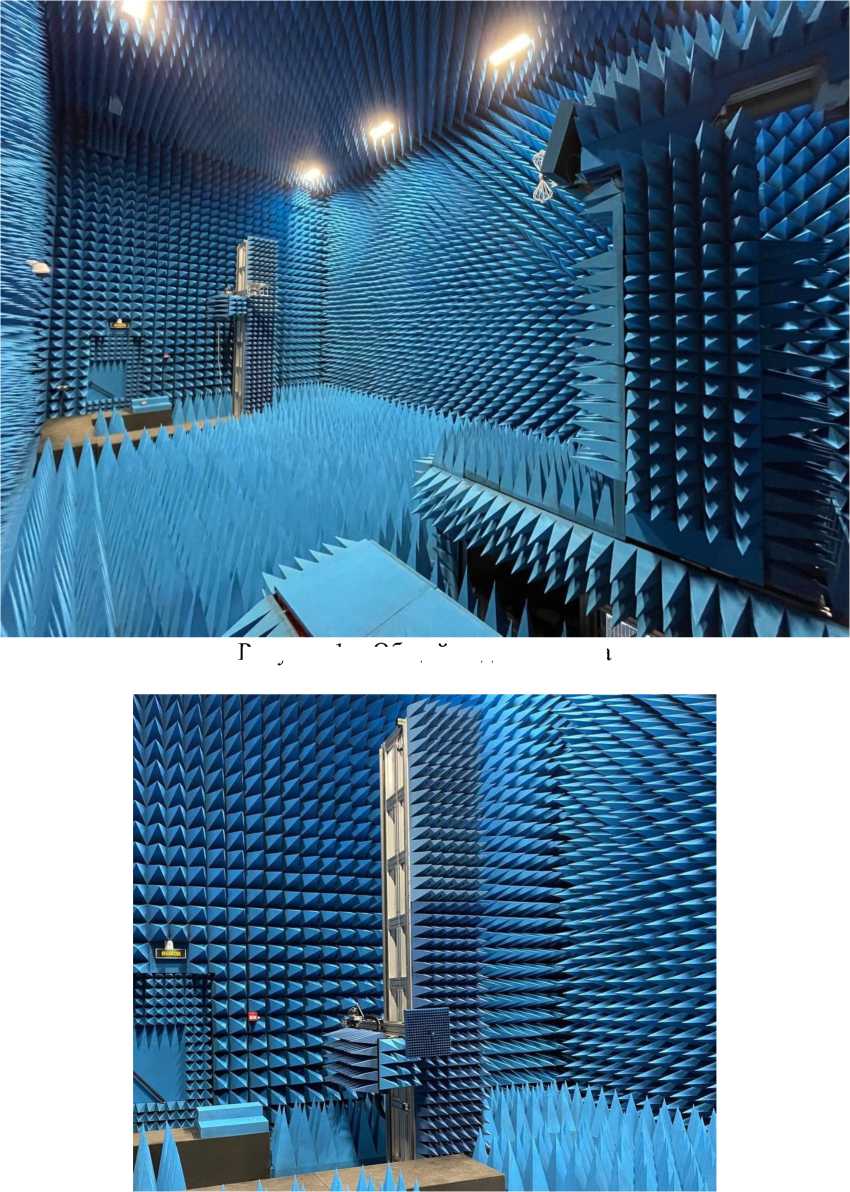

    Общий вид комплекса

    Рисунок 1 -

    Рисунок 2 - Общий вид сканера

    Место нанесения знака утверждения типа

    Внешний вид. Комплекс автоматизированный измерительно-вычислительный  (ТМСА 0.2-40.0 БД 106), http://oei-analitika.ru

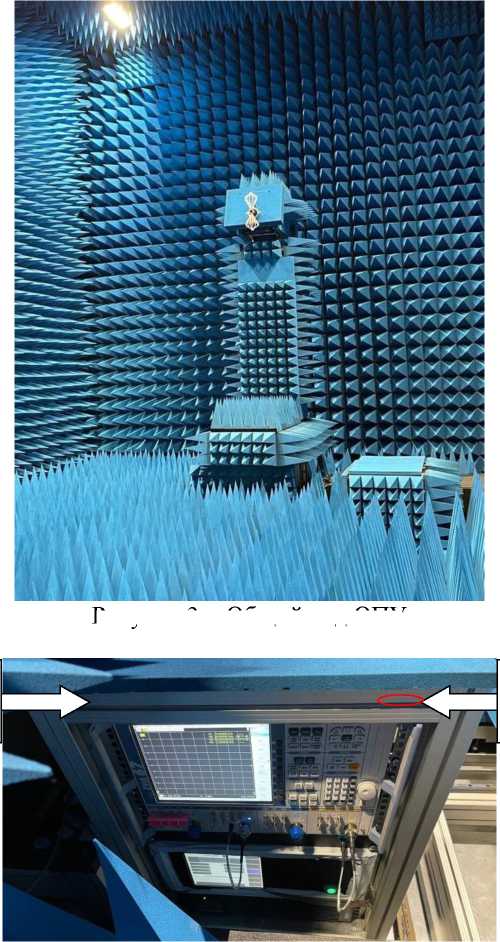

    Рисунок 3 - Общий вид ОПУ

    Место нанесения заводского №

    Рисунок 4 - Общий вид приборной стойки с приборами, место размещения наклейки и место нанесения заводского номера

    ВИНН

    '• *

    • “1

    : •< < 2

    Внешний вид. Комплекс автоматизированный измерительно-вычислительный  (ТМСА 0.2-40.0 БД 106), http://oei-analitika.ru

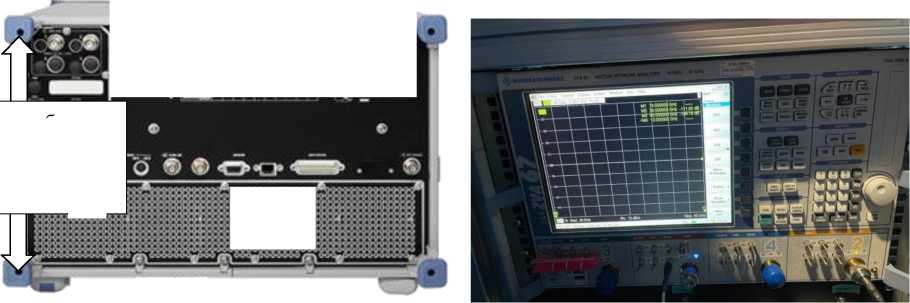

    Рисунок 5 - Задняя панель ВАЦ с указанием мест пломбировки от несанкционированного доступа (слева), общий вид ВАЦ (справа)

    Место пломбирования от несанкционированного доступа

    лИ::

    Внешний вид. Комплекс автоматизированный измерительно-вычислительный  (ТМСА 0.2-40.0 БД 106), http://oei-analitika.ru

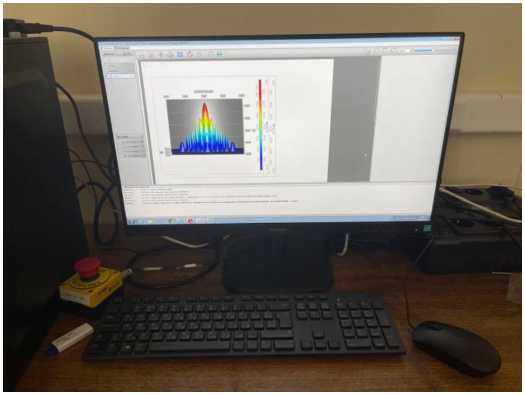

    Рисунок 6 - Общий вид рабочего места оператора

    Внешний вид. Комплекс автоматизированный измерительно-вычислительный  (ТМСА 0.2-40.0 БД 106), http://oei-analitika.ru

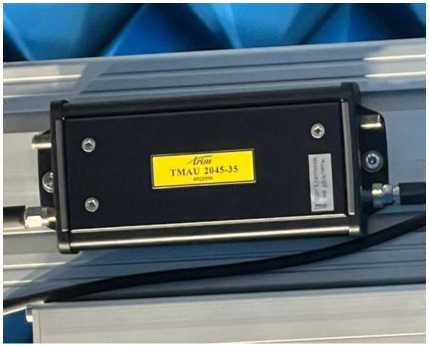

    Рисунок 7 - Общий вид МШУ


    Таблица 4 - Комплектность комплекса

    Наименование

    Обозначение

    Количество

    Комплекс автоматизированный измерительно-вычислительный в составе:

    ТМСА 0.2-40.0 БД 106

    1 шт.

    Экранированная камера в комплекте:

    • - Дверь экранированная с ручным приводом 1,2

    х 2,1 м

    • - Дверь экранированная с ручным приводом   0,9

    х 2,1 м

    • - Горизонтальный слайдер

    • - Система освещения LED

    • - Комплект фильтров электрических помехоподавляющих

    • - Комплект фильтров вентиляционных помехоподавляющих

    • - Извещатели пожарные

    • - Комплект информационных табло

    • - Проходная панель с набором СВЧ соединителей

    • - Фальшпол модульный, нагрузка 250 кг/м2

    ТМ ЭК 11.9 х 6.9 х 6.92

    1 шт.

    Комплект радиопоглощающего материала

    Штиль-100.К66

    994 шт.

    Четырехкоординатный (X, Y, Z, P) Т-сканер с ка-бель-каналами и фазостабильными кабелями

    ТМП 04П 3.0 х 3.0

    1 шт.

    Четырехкоординатное (SL - слайдер, AZ, EL, R) ОПУ в комплекте с СВЧ вращающимися соединителями и кабелями управления, в составе: Позиционер однокоординатный (AZ) Позиционер однокоординатный (EL) Позиционер однокоординатный (R)

    ТМП 04В

    AL - 860-1

    AL - 560-1Е

    AL - 360-1

    1 шт.

    1 шт.

    1 шт.

    1 шт.

    Контроллер управления ОПУ и Т-сканером в комплекте с пультом ДУ на 8 осей

    ТМС 4135

    1 шт.

    Векторный анализатор цепей

    ZVA67

    1 шт.

    Комплект антенн сканера ближнего поля 1.0 -40.0 ГГц:

    1 комплект

    Антенна-зонд диапазона частот 1.0 - 2.0 ГГц

    ТМАЗ 1-2 Э

    1 шт.

    Антенна-зонд диапазона частот 2.0 - 4.0 ГГц

    ТМАЗ 2-4 Э

    1 шт.

    Антенна-зонд диапазона частот 4.0 - 8.0 ГГц

    ТМАЗ 4-8 Э

    1 шт.

    Антенна-зонд диапазона частот 8.0 - 18.0 ГГц

    ТМАЗ 8-18 Э

    1 шт.

    Антенна-зонд диапазона частот 18.0 - 40.0 ГГц

    ТМАЗ 18-40 Э

    1 шт.

    Комплект вспомогательных антенн 0.2 - 40.0 ГГц:

    -

    1 комплект

    Вспомогательная антенна диапазона частот 0.2 -

    1.3 ГГц

    ТМА 0.2-1.3 Э

    1 шт.

    Вспомогательная антенна диапазона частот 1.3 -15.0 ГГц

    ТМА 1.3-15 Э

    1 шт.

    Вспомогательная антенна диапазона частот 15.0 -40.0 ГГц

    ТМА 15-40 Э

    1 шт.

    Наименование

    Обозначение

    Количество

    Малошумящий усилитель

    TMAU 2045-35

    2 шт.

    Источник бесперебойного питания

    Импульс 2000 VA

    1 шт.

    Комплект кабелей управления и питания

    -

    1 комплект

    Приборная стойка

    -

    1 шт.

    Персональный компьютер в составе:

    • - Управляющий компьютер

    • - Монитор - Клавиатура

    • - Манипулятор «мышь»

    • - Windows?

    -

    1 шт.

    Компакт-диск с ПО, CD:

    - ПО управления АИВК, сбора, обработки, регистрации данных, визуализации и каталогизации результатов измерений в ближней зоне и дальней зоне

    -

    1 шт.

    Руководство по эксплуатации

    ТМСА 0.2-40.0 БД 106 РЭ

    2 экз.

    Паспорт

    ТМСА 0.2-40.0 БД 106 ПС

    2 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Метрологические характеристики при измерениях методом ближней зоны

    Диапазон рабочих частот для ближней зоны, ГГц

    от 1 до 40

    Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ и кросспо-ляризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ

    -10 дБ

    ±0,3

    -20 дБ

    ±0,5

    -30 дБ

    ±1,5

    -40 дБ

    ±2,0

    -45 дБ

    ±3,0

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ) при относительных уровнях амплитудного распределения, градус

    -10 дБ

    ±3

    -20 дБ

    ±6

    -30 дБ

    ±8

    -40 дБ

    ±15

    -45 дБ

    ±20

    Пределы допускаемой относительной погрешности измерений амплитудных диаграмм направленности (далее - АДН) (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ и кросспо-ляризационной развязке антенны-зонда не менее 20 дБ) до относительных уровней, дБ1)

    -10 дБ

    ±0,4

    -20 дБ

    ±0,7

    -30 дБ

    ±2,0

    -40 дБ

    ±2,7

    -45 дБ

    ±4,0

    Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (далее - ФДН) (при динамическом диапазоне измеренного амплитудного распределения не менее 50 дБ) при относительных уровнях амплитудных диаграмм, градус1)

    -10 дБ

    ±4

    -20 дБ

    ±10

    -30 дБ

    ±15

    -40 дБ

    ±20

    -45 дБ

    ±25

    Пределы допускаемой относительной погрешности измерений коэффициента усиления антенн при погрешности измерений КУ измерительного зонда, дБ

    ±0,3

    ±1,5

    ±0,5

    ±1,6

    ±0,8

    ±1,7

    ±1,0

    ±1,8

    ±1,5

    ±2,2

    Метрологические характеристики при измерениях методом дальней зоны

    Диапазон рабочих частот для дальней зоны, ГГц

    от 0,2 до 40,0

    Динамический диапазон комплекса для диапазона частот, не менее, дБ2)

    от 0,2 до 1,3 ГГц включ.

    80

    от 1,3 до 12,0 ГГц включ.

    60

    от 12,0 до 15,0 ГГц включ.

    80

    от 15,0 до 26,0 ГГц включ.

    90

    от 26,0 до 40,0 ГГц включ.

    75

    Наименование характеристики

    Значение

    Пределы допускаемой инструментальной погрешности измерений АДН и ФДН для диапазона

    частот, дБ2)

    Пределы допускаемой инструментальной

    Диапазон частот и уровень ДН

    погрешности измерений

    АДН, дБ

    ФДН, градус

    от О,2 до 18,О ГГц включ.

    -5 дБ

    ±0,2

    ±1,3

    -10 дБ

    ±0,2

    ±1,3

    -15 дБ

    ±0,2

    ±1,3

    -20 дБ

    ±0,3

    ±2,1

    -25 дБ

    ±0,4

    ±2,7

    -30 дБ

    ±0,4

    ±2,7

    -35 дБ

    ±0,5

    ±3,4

    -40 дБ

    ±0,7

    ±4,8

    св. 18,0 до 40,0 ГГц включ.

    -5 дБ

    ±0,5

    ±3,4

    -10 дБ

    ±0,5

    ±3,4

    -15 дБ

    ±0,6

    ±4,1

    -20 дБ

    ±0,7

    ±4,8

    -25 дБ

    ±0,7

    ±4,8

    -30 дБ

    ±0,7

    ±4,8

    -35 дБ

    ±0,9

    ±6,2

    -4О дБ

    ±0,9

    ±6,2

    Пределы допускаемой погрешности измерений уровней АДН и ФДН в дальней зоне

    Диапазон частот и уровень ДН

    Пределы допускаемой погрешности измерений

    уровней АДН, дБ

    уровней ФДН, градус

    от 0,2 до 18,0 ГГц включ.

    при коэффициенте безэховости (далее -КБ) в рабочей зоне не более минус 20 дБ

    -5

    ±1,6

    ±11,2

    -1О

    ±2,5

    ±18,5

    -15

    ±4,0

    ±30,0

    от 0,2 до 18,0 ГГц включ.

    при КБ в рабочей зоне не более минус 25 дБ

    -5

    ±1,0

    ±6,9

    -1О

    ±1,6

    ±11,2

    -15

    ±2,5

    ±18,5

    -20

    ±4,0

    ±30,4

    Наименование характеристики

    Значение

    Диапазон частот и уровень ДН

    Пределы допускаемой погрешности измерений

    уровней АДН, дБ

    уровней ФДН, градус

    от 0,2 до 18,0 ГГц включ.

    при КБ в рабочей зоне не более минус 30 дБ

    -5

    ±0,7

    ±4,5

    -10

    ±1,0

    ±7,0

    -15

    ±1,6

    ±11,3

    -20

    ±2,6

    ±19,1

    -25

    ±4,1

    ±30,8

    от 0,2 до 18,0 ГГц включ.

    при КБ в рабочей зоне не более минус 35 дБ

    -5

    ±0,5

    ±3,1

    -10

    ±0,7

    ±4,5

    -15

    ±1,0

    ±7,0

    -20

    ±1,7

    ±11,9

    -25

    ±2,6

    ±19,6

    -30

    ±4,1

    ±30,9

    от 0,2 до 18,0 ГГц включ.

    при КБ в рабочей зоне не более минус 40 дБ

    -5

    ±0,4

    ±2,4

    -10

    ±0,5

    ±3,2

    -15

    ±0,7

    ±4,6

    -20

    ±1,1

    ±7,7

    -25

    ±1,7

    ±12,6

    -30

    ±2,7

    ±19,8

    -35

    ±4,2

    ±31,5

    от 0,2 до 18,0 ГГц включ.

    при КБ в рабочей зоне не более минус 45 дБ

    -5

    ±0,3

    ±1,9

    -10

    ±0,4

    ±2,4

    -15

    ±0,5

    ±3,2

    -20

    ±0,8

    ±5,3

    -25

    ±1,2

    ±8,4

    -30

    ±1,8

    ±12,8

    -35

    ±2,8

    ±20,6

    -40

    ±4,3

    ±32,6

    Наименование характеристики

    Значение

    Диапазон частот и уровень ДН

    Пределы допускаемой погрешности измерений

    уровней АДН, дБ

    уровней ФДН, градус

    св. 18,О до 4О,О ГГц включ.

    при КБ в рабочей зоне не более минус 2О дБ

    -5

    ±1,8

    ±12,9

    -1О

    ±2,7

    ±19,9

    -15

    ±4,1

    ±31,4

    св. 18,0 до 40,0 ГГц включ.

    при КБ в рабочей зоне не более минус 25 дБ

    -5

    ±1,2

    ±8,8

    -10

    ±1,8

    ±12,9

    -15

    ±2,8

    ±20,4

    -20

    ±4,2

    ±31,8

    св. 18,0 до 40,0 ГГц включ.

    при КБ в рабочей зоне не более минус 30 дБ

    -5

    ±0,9

    ±6,4

    -10

    ±1,3

    ±8,8

    -15

    ±1,9

    ±13,5

    -20

    ±2,8

    ±21,0

    -25

    ±4,2

    ±31,8

    св. 18,0 до 40,0 ГГц включ.

    при КБ в рабочей зоне не более минус 35 дБ

    -5

    ±0,7

    ±5,1

    -10

    ±0,9

    ±6,5

    -15

    ±1,3

    ±9,5

    -20

    ±2,0

    ±14,2

    -25

    ±2,8

    ±21,1

    -30

    ±4,2

    ±32,0

    св. 18,0 до 40,0 ГГц включ.

    при КБ в рабочей зоне не более минус 40 дБ

    -5

    ±0,6

    ±4,4

    -10

    ±0,7

    ±5,1

    -15

    ±1,0

    ±7,2

    -20

    ±1,4

    ±10,2

    -25

    ±2,0

    ±14,3

    -30

    ±2,9

    ±21,2

    -35

    ±4,3

    ±32,9

    Наименование характеристики

    Значение

    Диапазон частот и уровень ДН

    Пределы допускаемой погрешности измерений

    уровней АДН, дБ

    уровней ФДН, градус

    св. 18,О до 4О,О ГГц включ.

    при КБ в рабочей зоне не более минус 45 дБ

    -5

    ±0,6

    ±4,О

    -1О

    ±0,6

    ±4,4

    -15

    ±0,8

    ±5,9

    -2О

    ±1,1

    ±7,9

    -25

    ±1,5

    ±1О,3

    -3О

    ±2,0

    ±14,5

    -35

    ±3,0

    ±22,5

    -4О

    ±4,4

    ±33,2

    Пределы допускаемой относительной погрешности измерений КУ методом эталонной вспомо-

    гательной антенны, дБ, при погрешности измерений КУ вспомогательной антенны, дБ

    в диапазоне частот от 0,2 до 1,0 ГГц

    ±0,3

    ±1,8

    ±0,5

    ±1,9

    ±0,8

    ±2,0

    ±1,0

    ±2,1

    в диапазоне частот от 1,0 до 2,0 ГГц

    ±0,3

    ±1,2

    ±0,5

    ±1,3

    ±0,8

    ±1,4

    ±1,0

    ±1,5

    в диапазоне частот от 2,0 до 4,0 ГГц

    ±0,3

    ±0,9

    ±0,5

    ±1,0

    ±0,8

    ±1,2

    ±1,0

    ±1,4

    в диапазоне частот от 4,0 до 15,0 ГГц

    ±0,3

    ±0,8

    ±0,5

    ±1,0

    ±0,8

    ±1,2

    ±1,0

    ±1,3

    в диапазоне частот от 15,0 до 40,0 ГГц

    ±0,3

    ±0,8

    ±0,5

    ±0,9

    ±0,8

    ±1,1

    ±1,0

    ±1,3

    • 1) При условиях:

    • - в диапазоне частот от 1,0 до 12,0 ГГц включ. без малошумящего усилителя (далее -МШУ), при мощности 0 дБ (отн. 1 мВт) и ширине фильтра промежуточной частоты (далее -ПЧ) 100 Гц;

    • - в диапазоне частот св. 12,0 до 40,0 ГГц включ. один МШУ, при мощности

    0 дБ (отн. 1 мВт) и ширине фильтра ПЧ 100 Гц.

    • 2) При условиях:

    • - в диапазоне частот от 0,2 до 8,0 ГГц включ. без МШУ, при мощности 15 дБ (отн. 1 мВт) и ширине фильтра ПЧ 100 Гц;

    • - в диапазоне частот от 8,0 до 12,0 ГГц включ. без МШУ, при мощности 15 дБ (отн. 1 мВт) и ширине фильтра ПЧ 10 Гц;

    • - в диапазоне частот от 12,0 до 40,0 ГГц включ. два МШУ, при мощности 0 дБ (отн. 1 мВт) и ширине фильтра ПЧ 100 Гц.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, градус

    ±65

    Диапазон изменений положения антенны-зонда Т-сканера по линейным координатам, мм

    по оси X

    от 0 до 3000

    по оси Y

    от 0 до 3000

    по оси Z

    от 0 до 5ОО

    Габаритные размеры сканера, мм, не более длина

    4200

    ширина

    185О

    высота

    425О

    Параметры электропитания от сети переменного тока: - напряжение, В

    от 2О7 до 253

    - частота, Гц

    от 49 до 51

    Рабочие условия применения:

    - температура окружающего воздуха, °С

    от +15 до +25

    - относительная влажность окружающего воздуха при температуре плюс 20 °С, %

    не более 8О

    - атмосферное давление, кПа

    от 84 до 106


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
