Номер по Госреестру СИ: 92916-24
92916-24 Осциллограф цифровой широкополосный стробоскопический
(TMR8250)
Назначение средства измерений:
Осциллограф цифровой широкополосный стробоскопический TMR8250 (далее - осциллограф TMR8250) предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов при разработке, производстве, эксплуатации, ремонте и наладке радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Внешний вид.
Осциллограф цифровой широкополосный стробоскопический
Рисунок № 1
Внешний вид.
Осциллограф цифровой широкополосный стробоскопический
Рисунок № 2
Внешний вид.
Осциллограф цифровой широкополосный стробоскопический
Рисунок № 3
Внешний вид.
Осциллограф цифровой широкополосный стробоскопический
Рисунок № 4
Общие сведения
Дата публикации - 27.08.2024
Срок свидетельства -
Номер записи - 194656
ID в реестре СИ - 1418135
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Осциллограф цифровой широкополосный стробоскопический (TMR8250)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80006-20 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.1-18.0 Д 101 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
85497-22 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0 - 18.0 Б 105 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
86015-22 |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
92916-24 |
Осциллограф цифровой широкополосный стробоскопический , TMR8250 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92916-24 |
Осциллограф цифровой широкополосный стробоскопический , TMR8250 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93070-24 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.2-40.0 БД 106 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94928-25 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 7.0-40.0 К107 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94985-25 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0-18.0 Б 109 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
95289-25 |
Комплекс испытательный на основе сканера ближнего поля в БЭК, ТМСА 1.0-40.0 Б 111 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Осциллограф цифровой широкополосный стробоскопический (TMR8250)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Осциллограф цифровой широкополосный стробоскопический (TMR8250)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографа, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TMR8200-Series System Software |
|
Номер версии (идентификационный номер) ПО |
не ниже A.01.00.00 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа TMR.000.000.000 РЭ «Осциллограф цифровой широкополосный стробоскопический TMR8250. Руководство по эксплуатации» и на переднюю панель осциллографа TMR8250 методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.2 «Использование прибора по назначению» документа TMR.000.000.000 РЭ «Осциллограф цифровой широкополосный стробоскопический TMR8250. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографуГосударственная поверочная схема для средств измерений импульсного электрического напряжения, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3463.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Трим СШП Измерительные Системы» (ООО «НПП «Трим СШП Измерительные Системы»)
ИНН 7804323773
Адрес юридического лица: 195197, Санкт-Петербург, Кондратьевский пр-кт, д. 40, к. 14, лит. А
Испытательный центр
: Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия осциллографа TMR8250 основан на масштабно-временном преобразовании периодических электрических сигналов, их преобразовании в цифровой код, сохранении в памяти встроенного компьютера, последующей цифровой обработки и отображении результатов измерений на встроенном цветном ЖК-дисплее.
Конструктивно осциллограф TMR8250 выполнен в виде настольного моноблочного прибора. На лицевой панели осциллографа TMR8250 расположены ЖК-дисплей, входы «Канал 1» и «Канал 2», а также вход и выход сигналов синхронизации, разъем USB для подключения внешних накопителей или клавиатуры/мыши, кнопки и регуляторы управления и установки параметров. Для организации связи с внешними устройствами применяются интерфейсы RS-232 и Ethernet. На задней панели расположены выход сигнала опорного генератора «REF OUT 50 □», разъем VGA для подключения внешнего монитора и разъем сети питания.
Осциллограф TMR8250 обеспечивает визуальное наблюдение, цифровое запоминание, измерение амплитудных и временных параметров электрических сигналов в маркерном режиме. Каждый канал осциллографа осуществляет независимую цифровую обработку и запоминание сигналов. Осциллограф TMR8250 позволяет проводить математическую обработку сигналов и имеет возможность подключения к персональному компьютеру для дистанционного управления через интерфейс Ethernet. Профили настроек осциллографа TMR8250, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем носителе.
Осциллограф TMR8250 имеет опции:
-
- генератор перепада напряжения TMG010020SN02 для воспроизведения импульсов с длительностью фронта не более 10 пс;
-
- USB осциллографическая приставка ISDS205B для расширения диапазона коэффициентов развертки выше 100 нс/дел до 10 с/дел.
Корпус осциллографа TMR8250 позволяет нанесение знака поверки в виде оттиска клейма или наклейки. Серийный (заводской) номер, идентифицирующий данный экземпляр осциллографа, наносится на корпус при помощи наклейки, размещаемой на задней панели. Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Общий вид осциллографа TMR8250 с указанием места нанесения наклейки со знаком утверждения типа, места нанесения наклейки со знаком поверки и схемы пломбирования от несанкционированного доступа представлен на рисунке 1.
Вид задней панели осциллографа TMR8250 с указанием места нанесения его заводского (серийного) номера в виде 7-значного цифрового кода на самоклеющейся этикетке показан на рисунке 2.
Общий вид генератора перепада напряжения TMG010020SN02 с указанием места нанесения его заводского (серийного) номера в виде 7-значного цифрового кода и схемы пломбирования от несанкционированного доступа представлен на рисунке 3.

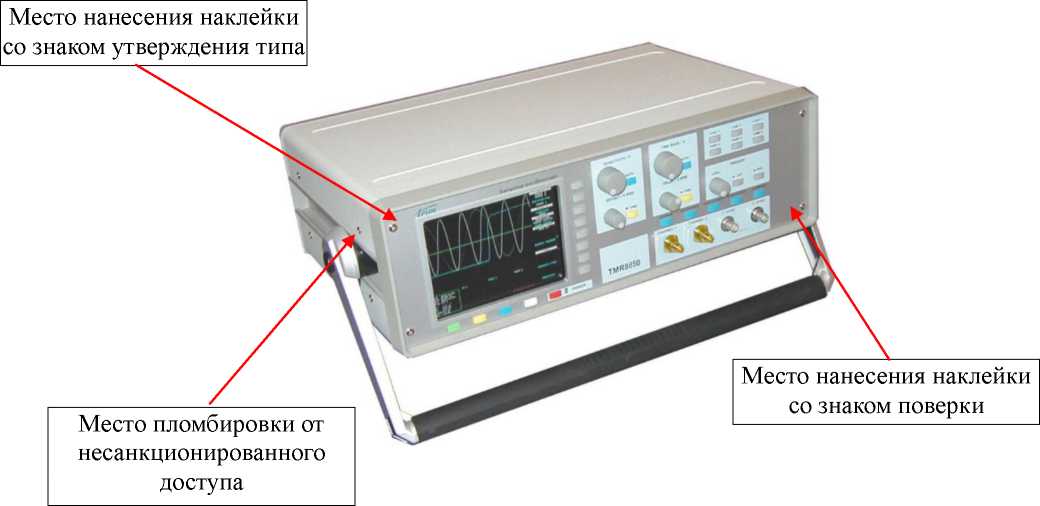

Рисунок 1 - Общий вид осциллографа TMR8250

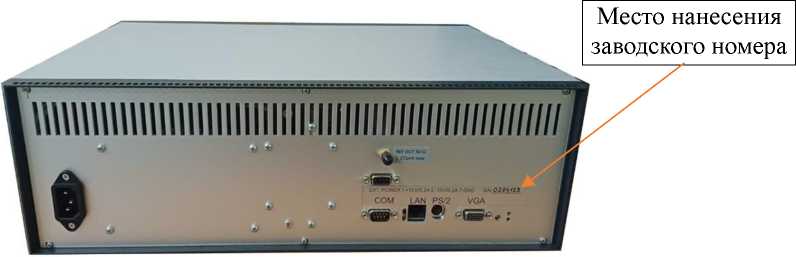

Рисунок 2 - Вид задней панели осциллографа TMR8250 с указанием места нанесения
заводского номера.
f
Генератор перепада напряжения
TMG010020SN02
1
Место пломбировки от несанкционированного доступа
Место нанесения заводского номера
Рисунок 3 - Общий вид генератора перепада напряжения TMG010020SN02
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Заводской номер |
Кол- во |
|
Осциллограф цифровой широкополосный стробоскопический |
TMR8250 |
0224123 |
1 шт. |
|
USB осциллографическая приставка |
ISDS205B |
- |
1 шт. |
|
Генератор перепада напряжения |
TMG010020SN02 |
0224307 |
1 шт. |
|
Провод питания генератора перепада напряжения |
- |
- |
1 шт. |
|
Кабель USB |
- |
- |
1 шт. |
|
Кабель питания |
- |
- |
1 шт. |
|
Документация на осциллограф цифровой широкополосный стробоскопический TMR8250: Руководство по эксплуатации Паспорт |
TMR 000.000.000 РЭ TMR 000.000.000 ПС |
- |
1 экз. 1 экз. |
|
Документация на генератор перепада напряжения TMG010020SN02: Руководство по эксплуатации Паспорт |
- |
- |
1 экз. 1 экз. |
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхняя граничная частота полосы пропускания, ГГц, не менее |
50 |
|
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора (за интервал 1 год) |
±2 •IO-7 |
|
Среднеквадратическое значение собственных шумов при установленном коэффициенте отклонения 20 мВ/дел, мВ, не более |
1 |
|
Диапазон установки коэффициентов отклонения, мВ/дел |
от 1 до 500 (включ.) |
таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
±2 |
|
Длительность фронта импульсов генератора перепада напряжения TMG010020SN02, не более, пс |
10 |
|
Амплитуда импульсов генератора перепада напряжения TMG010020SN02, не менее, мВ |
200 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Число каналов |
2 |
|
Объем памяти, отсчеты, не менее |
2^108 |
|
Диапазон установки коэффициентов развёртки, с/дел |
от 1-10-11 до 10 (включ.) |
|
Диапазон входного сопротивления, Ом |
от 49 до 51 (включ.) |
|
Габаритные размеры осциллографа TMR8250, мм, не более | |
|
- ширина |
270 |
|
- высота |
160 |
|
- глубина |
460 |
|
Масса осциллографа TMR8250, кг, не более |
11 |
|
Габаритные размеры генератора перепада напряжения TMG010020SN02, мм, не более | |
|
- ширина |
145 |
|
- высота |
35 |
|
- глубина |
63 |
|
Масса генератора перепада напряжения TMG010020SN02, г, не более |
360 |
|
Питание от сети переменного тока при частоте от 49,9 до 50,1 Гц (включ.), В |
от 110 до 240 (включ.) |
|
Потребляемая мощность, В^А, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 (включ.) |
|
- относительная влажность окружающего воздуха при температуре до +25 °С (включ.), %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 (включ.) |
