86015-22 Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 1
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 2
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 3
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 4
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 5
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 6
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 7
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 8
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 9
Внешний вид.
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Рисунок № 10
Общие сведения
Дата публикации - 05.07.2022
Срок свидетельства -
Номер записи - 187976
ID в реестре СИ - 1400545
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1603 от 2022.06.30 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80006-20 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 0.1-18.0 Д 101 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
85497-22 |
Комплекс автоматизированный измерительно-вычислительный , ТМСА 1.0 - 18.0 Б 105 Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
86015-22 |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик антенных устройств и систем;
- представление результатов измерений радиотехнических характеристик антенных устройств и систем в виде соответствующих графиков и диаграмм;
- хранение и каталогизация результатов измерений радиотехнических характеристик антенных устройств и систем.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «MeasurementCenter» и «ProViLab».
Специализированное ПО «MeasurementCenter» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «ProViLab» предназначено для обработки результатов измерений, их визуализации, каталогизации и хранения.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MeasurementCenter.exe |
ProViLab.exe |
|
Номер версии (идентификационный номер) ПО |
1.4.0.10 |
1.1.3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
AF82660046963FEFEE1C8 4C7D2A45C70 (алгоритм MD5) |
4F3002831243A96C2AAD BE9D308CCA29 (алгоритм MD5) |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель контроллера управления сканера в виде наклейки и типографским способом на титульный лист документа ТМСА 097.040.0КБ РЭ «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 К/Б 097. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ТМСА 097.040.0КБ РЭ «Комплекс автоматизированный измерительновычислительный ТМСА 1.0 - 40.0 К/Б 097. Руководство по эксплуатации», книга 1.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
Техническая документация изготовителя
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы»)
ИНН 7804323773
Адрес: 195197, г. Санкт-Петербург, Кондратьевский проспект, д.40, корп.14, литера А, офис 10Н.
Тел. (812) 327-44-56, факс: (812) 540-03-15.
Web-сайт: trimcom.ru
Е-mail: info@trimcom.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы») ИНН 7804323773Адрес: 195197, г. Санкт-Петербург, Кондратьевский проспект, д.40, корп.14, литера А, офис 10Н.
Тел. (812) 327-44-56, факс: (812) 540-03-15.
Web-сайт: trimcom.ru
Е-mail: info@trimcom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Е-mail: office@vniiftri.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы»)ИНН 7804323773
Адрес: 195197, г. Санкт-Петербург, Кондратьевский проспект, д.40, корп.14, литера А, офис 10Н.
Тел. (812) 327-44-56, факс: (812) 540-03-15.
Web-сайт: trimcom.ru
Е-mail: info@trimcom.ru
В зависимости от решаемой измерительной задачи и особенностей объекта измерений на комплексе можно реализовать измерения в плоском электромагнитном поле, формируемом радиоколлиматором, а также амплифазометрический метод измерений в ближней зоне антенн.
В первом случае принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и углов ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне». Зеркало радиоколлиматора (рефлектор) представляет собой вырезку параболоида, которая, совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. По периметру рефлектора установлены отражатели зубчатой формы для уменьшения дифракции на его краях. Рабочая зона представляет собой цилиндр, образующая которого перпендикулярна фокальной плоскости зеркала радиоколлиматора и совпадает с плоскостью фазового фронта создаваемого электромагнитного поля. Испытываемая антенна устанавливается в рабочей зоне на опорно-поворотное устройство (далее - ОПУ) и подключается к измерительному порту векторного анализатора цепей, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.
Функционально и конструктивно при реализации измерений в плоском электромагнитном поле, формируемым радиоколлематором комплекс состоит из следующих элементов:
-

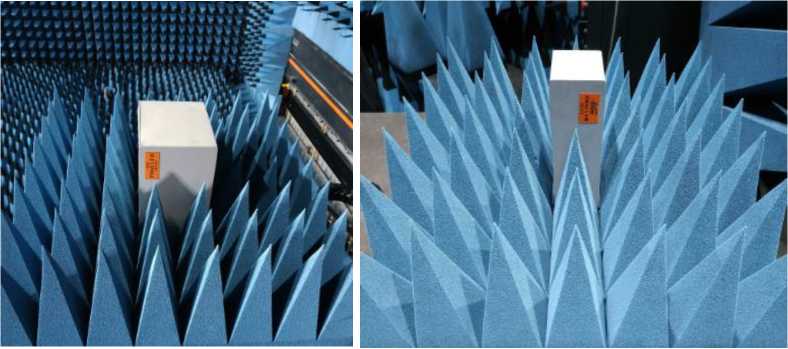

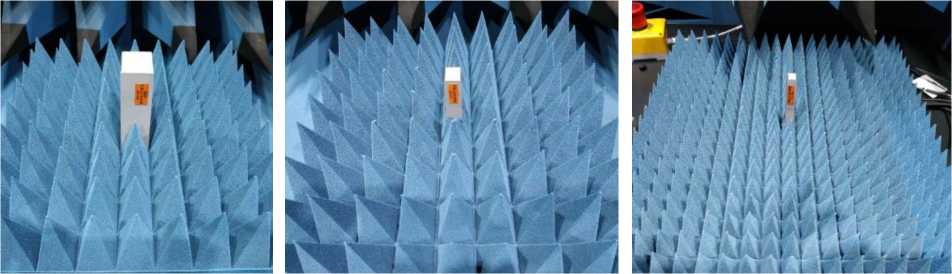

- безэховой экранированной камеры, покрытой радиопоглощающим материалом и предназначенной для поглощения электромагнитных волн с целью воспроизведения условий свободного пространства;
-
- комплекта радиоколлиматора, предназначенного для создания равномерных амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;
-
- прецизионного 5-ти координатного ОПУ для позиционирования объекта измерений в рабочей зоне комплекса;
- системного контроллера TMSC, предназначенного для программного управления основными элементами комплекса в процессе проведения измерений параметров антенн в режиме измерений в поле радиоколлиматора;
- контроллера перемещения ТМС 4004, предназначенного для управления четырьмя шаговыми двигателями из состава опорно-поворотного устройства;

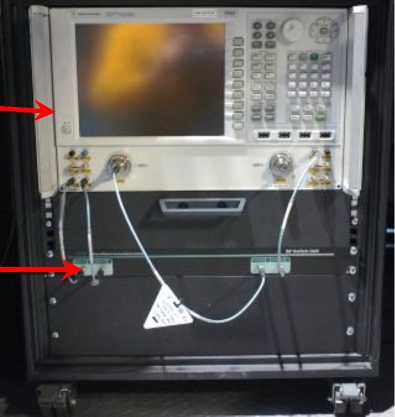

- векторного анализатора цепей N5224A (далее - ВАЦ), обеспечивающего измерения коэффициента передачи в заданных режимах работы комплекса;- блоков коммутации СВЧ сигналов TMSU-3-40-1 и TMSU-3-40-2;
- двух приборных стоек 34U и 12U, предназначенных для размещения радиотехнического и вспомогательного оборудования из состава комплекса;

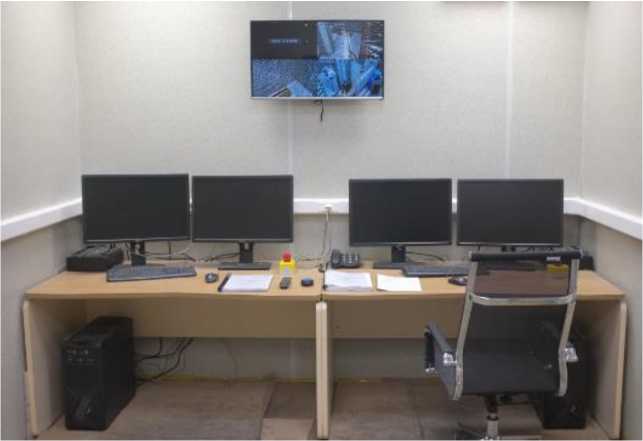

- персонального компьютера для сбора и обработки результатов измерений с программным обеспечением (далее - ПО);- источника бесперебойного питания, предназначенного для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания.

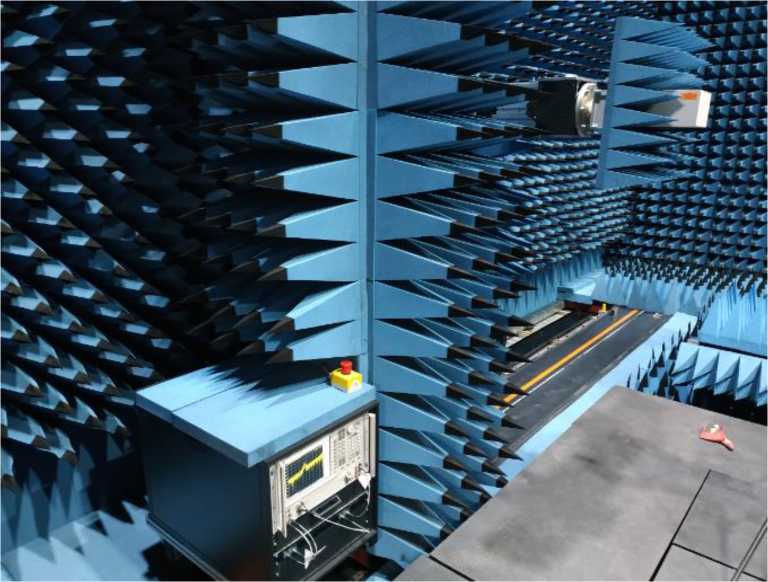

Общий вид элементов комплекса, предназначенных для выполнения измерений в поле радиоколлиматора приведен на рисунках 1 - 9.

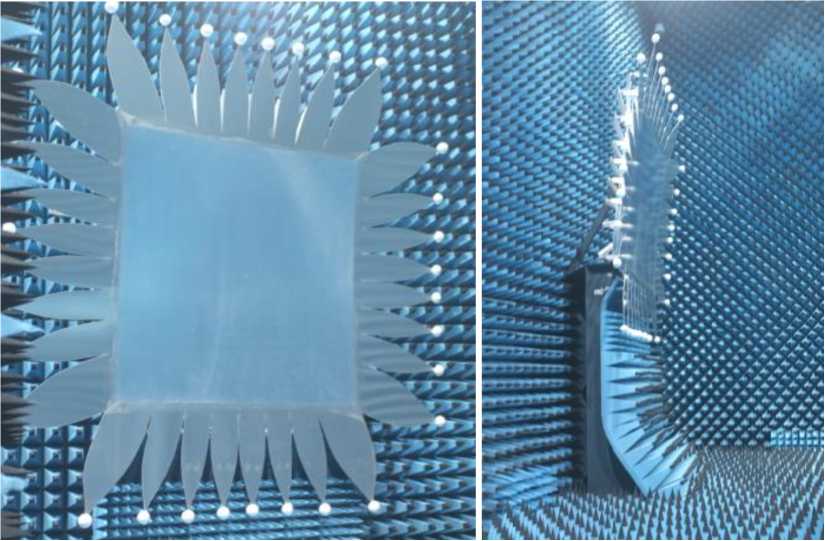

Рисунок 1 - Внешний вид зеркала (рефлектора) радиоколлиматора

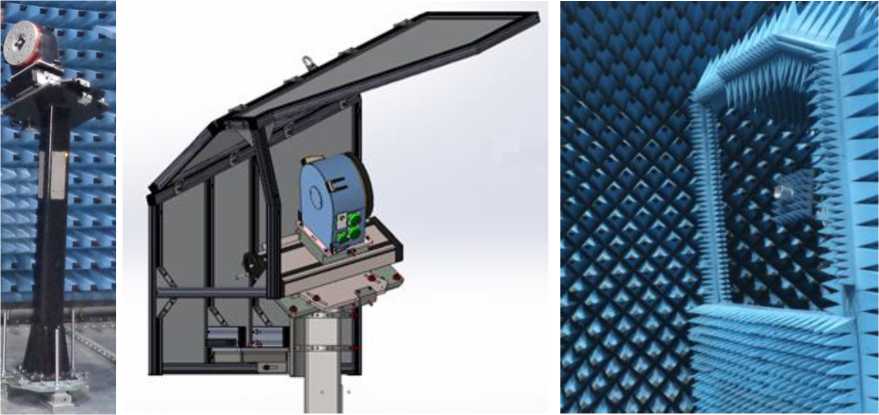

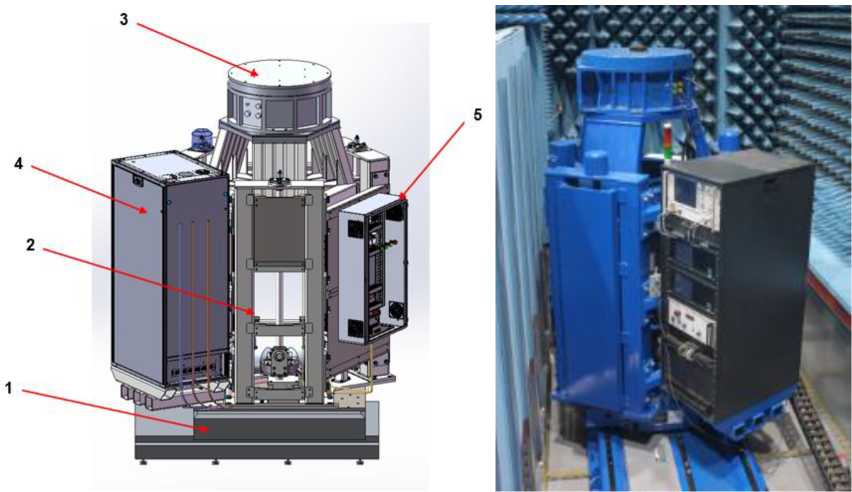

Рисунок 2 - Внешний вид опорно-поворотного устройства для позиционирования облучателей и его конструкции

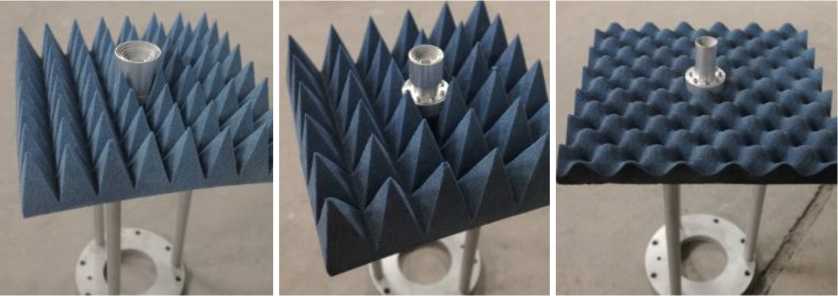

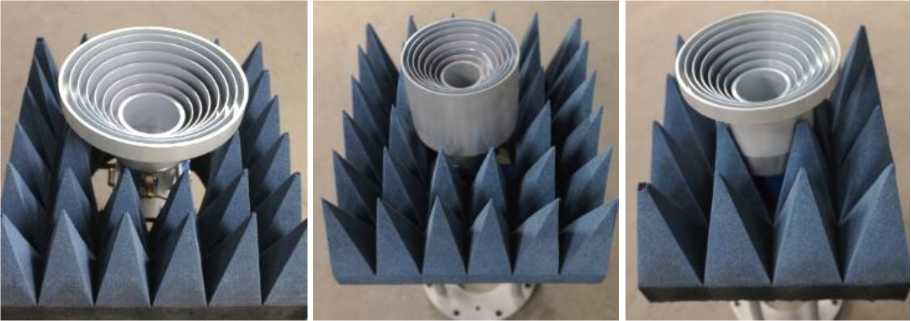

Рисунок 3 - Внешний вид облучателей

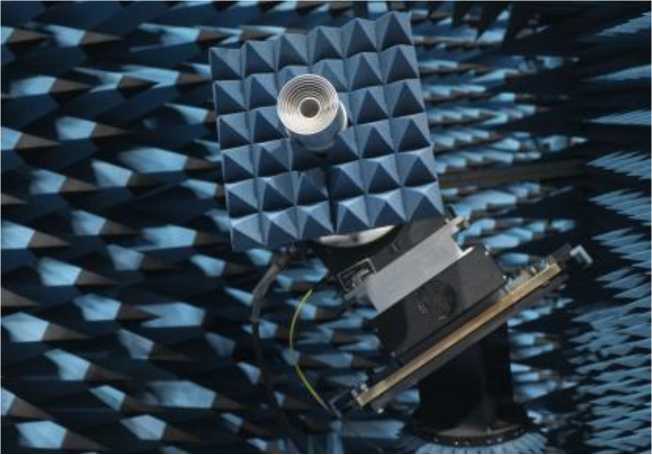

Рисунок 4 - Внешний вид облучателя, установленного на опорно-поворотном устройстве
1 - слайдер AL-49140-1; 2 - подъемник; 3 - азимутальный позиционер AL-1760-1; 4 - приборная стойка; 5 - металлический шкаф для размещения электрооборудования Рисунок 5 - Общий вид прецизионного 5-ти координатного опорно-поворотного устройства

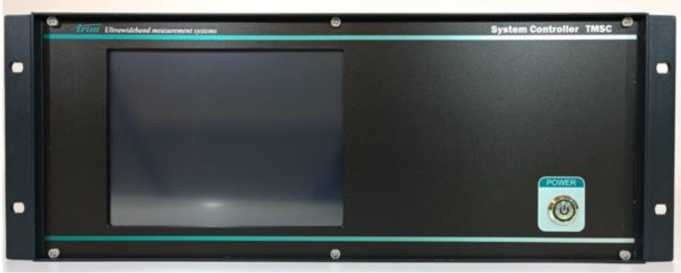

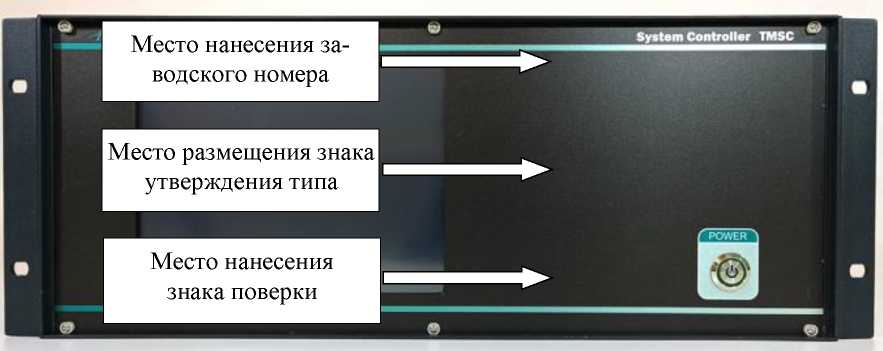

Рисунок 6 - Общий вид системного контроллера TMSC

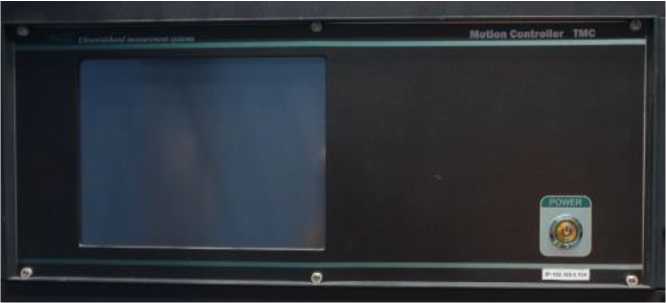

Рисунок 7 - Общий вид контроллера перемещения TMC 4004

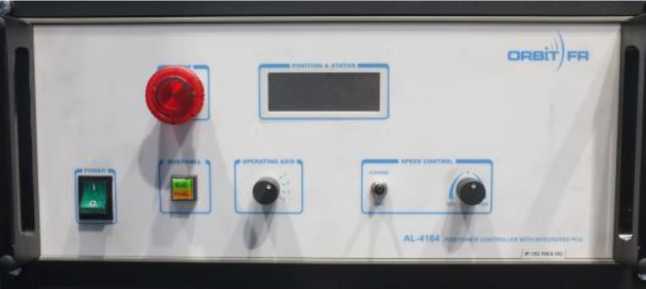

Рисунок 8 - Общий вид контроллера движения AL-4164-4MC-BL

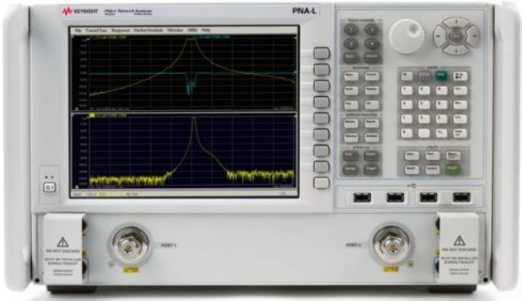

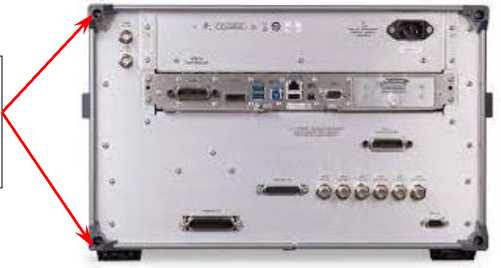

Рисунок 9 - Внешний вида векторного анализатора цепей N5224A

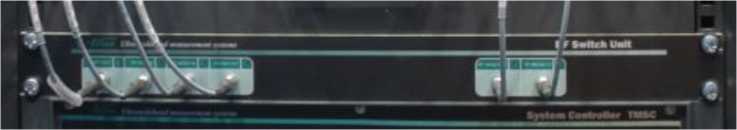

Рисунок 10 - Внешний вида блока коммутации СВЧ сигналов TMSU-3-40-1 и
TMSU-3-40-2
Векторный анализатор цепей
N5224A
Блок коммутации СВЧ сигналов TMSU-3-40-2

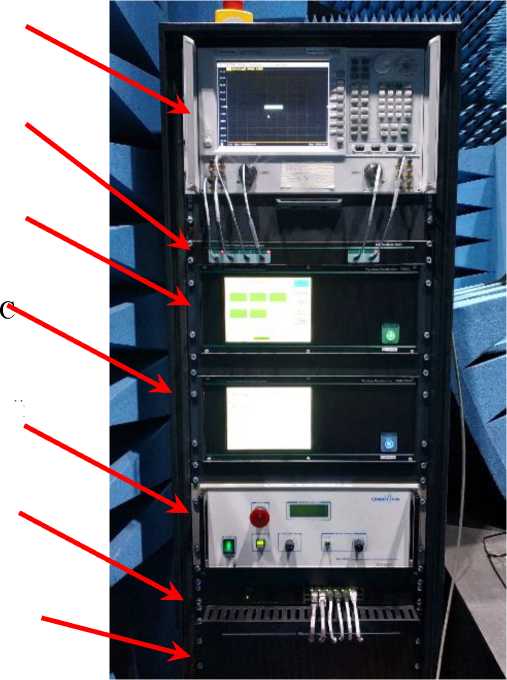

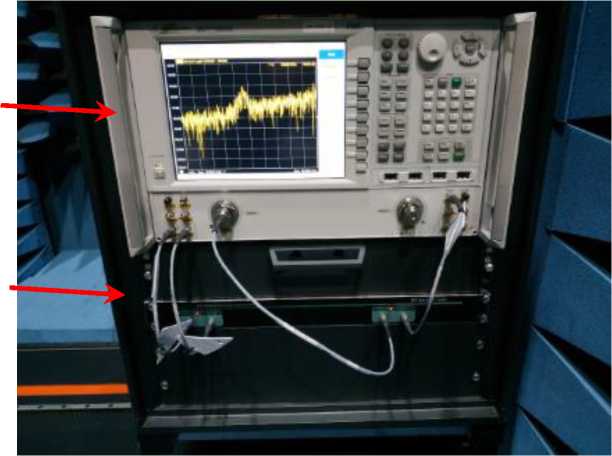

Рисунок 11 - Размещение оборудования в приборной стойке 12U
Векторный анализатор цепей
N5224A
Блок коммутации СВЧ сигналов TMSU-3-40-1
|
I jgi | |
|
IS | |
Системный контроллер TMSC
Контроллер перемещения TMC
4004
Контроллер движения 4-х осевой
AL-4164-4MC-BL
Коммутатор 16-портовый (Ethernet свитч)
Источник бесперебойного питания
APC Smart-UPS SMT3000 RMI2U

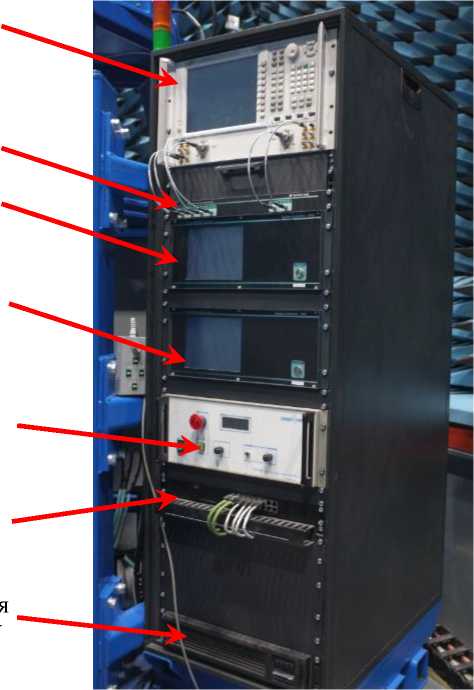

Рисунок 12 - Размещение оборудования в приборной стойке 34U
Принцип действия комплекса при измерениях в ближней зоне антенн основан на ам-плифазометрическом методе измерений характеристик антенн. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Функционально и конструктивно, при реализации амплифазометрического метода измерений в ближней зоне антенн комплекс состоит из:
-

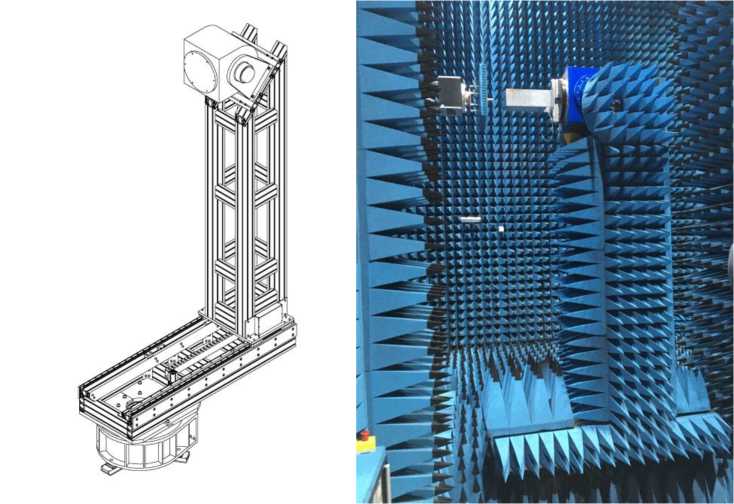

- четырехкоординатного Т-сканера AL-4952-5m-5m-0.25m, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны;
-
- четырехкоординатного опорно-поворотного устройства для установки измеряемых антенн в плоскость измерений;
-

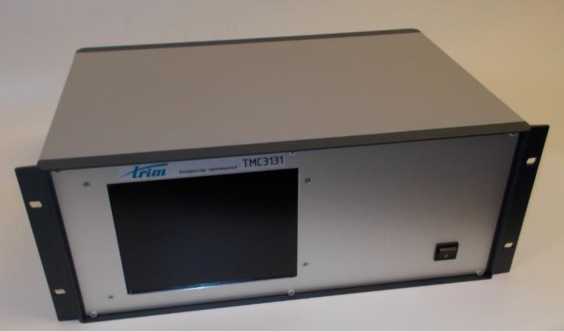

- контроллера перемещения ТМС3131 для автоматического управления работой опорно-поворотного устройства;
-
- системного контроллера TMSC для синхронизации работы векторного анализатора цепей и сканера в процессе измерений;
-
- векторного анализатора цепей N5224A, предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
-
- комплекта антенн-зондов, предназначенных для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;
-
- комплекта радиочастотных кабелей, предназначенных для коммутации функциональных узлов комплекса;
-
- ПЭВМ, применяемой для управления комплексом в процессе измерений, для обработки результатов измерений, их каталогизации и визуализации;
-
- программного обеспечения (далее - ПО), предназначенного для управления комплексом, сбора и обработки данных, их регистрации, визуализации и каталогизации результатов измерений;
-
- двух приборных стоек 34U и 12U, предназначенных для размещения радиотехнического и вспомогательного оборудования из состава комплекса;
-
- источника бесперебойного питания, предназначенного для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания.
Для уменьшения влияния отраженных сигналов на результаты измерений элементы сканера комплекса и помещения облицованы радиопоглощающим материалом.

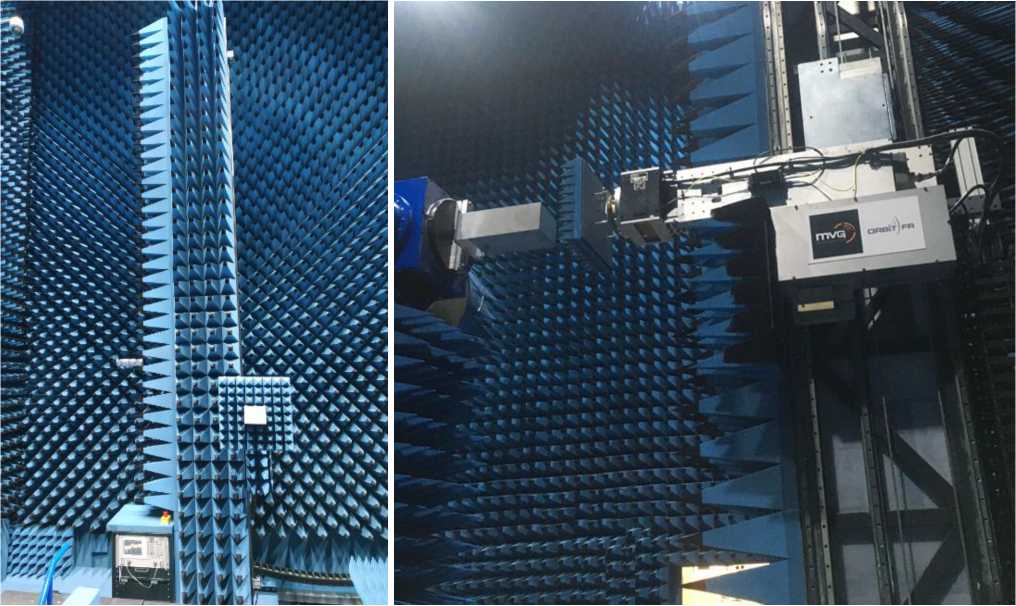

Общий вид элементов комплекса, предназначенных для выполнения измерений методом ближней зоны, приведен на рисунках 13 - 23.
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 16.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 23.
Рисунок 13 - Общий вид четырехкоординатного Т-сканера AL-4952-5m-5m-0.25m
Рисунок 14 - Общий вид четырехкоординатного опорно-поворотного устройства
Рисунок 15 - Общий вид четырехкоординатного Т-сканера AL-4952-5m-5m-0.25m с установленным антенной-зондом, а также приборной стойки 12U
Рисунок 16 - Общий вид системного контроллера TMSC с указанием места размещения знака утверждения типа, знака поверки, заводского номера
Рисунок 17 - Общий вид контроллера перемещений TMC 3131
Блок коммутации СВЧ сигналов TMSU-3-40-2
Векторный анализатор цепей N5224A
Рисунок 18 - Размещение оборудования в приборной стойке 12U
Векторный анализатор цепей N5224A
Контроллер перемещения TM
3131
Коммутатор 16-портовый
(Ethernet свитч)
Рисунок 19 - Размещение оборудования в приборной стойке 34U
Блок коммутации СВЧ сигналов TMSU-3-40-1
Системный контроллер TMSC
Контроллер движения 4-х осевой
AL-4164-4MC-BL
Источник бесперебойного питания
APC Smart-UPS SMT3000 RMI2U
Рисунок 20 - Общий вид антенн-зондов диапазонов слева направо: от 1 до 2 ГГц; от 2 до 4 ГГц
Рисунок 21 - Общий вид антенн-зондов диапазонов слева направо: от 4 до 8 ГГц; от 8 до 18 ГГц; от 18 до 40 ГГц
Рисунок 22 - Общий вид рабочего места оператора
Место для пломбировки от несанкционированного доступа
Рисунок 23 - Задняя панель ВАЦ с указанием мест пломбировки от несанкционированного доступа
Таблица 5 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс автоматизированный измерительно-вычислитель- |
ТМСА 1.0-40.0 К/Б |
1 |
|
ный, зав. № 097 в составе: Безэховая экранированная камера размером 10300х10500х8000 (h) мм в комплекте с системой |
097 | |
|
видеонаблюдения, системой освещения, пожарными извещателями, фильтрами помехоподавляющими электрическими, воздушными и жидкостными, информационными табло, зав. № 1118031 Комплект радиопоглощающего материала: |
1 | |
|
- для покрытия стен, потолка и пола |
VHP-18-NRL |
1 |
|
- для заделки углов |
FS-50-NRL | |
|
- для пешеходных дорожек |
VHP-18-FL |
|
Экранированная операторская комната размером | ||
|
4900 х 3050 х 3000 (h) мм в комплекте с системой освещения, пожарными извещателями, фильтрами помехоподавля- |
- |
1 |
|
ющими электрическими и воздушными, зав. № 1118032 Комплект радиоколлиматора на диапазон частот 1.0 - 40.0 ГГц с величиной рабочей зоны 1,2 х 1,2 х 1,2 м (круговой цилиндр), в составе: Зеркало коллиматора | ||
|
Пьедестал для установки зеркала коллиматора |
- | |
|
Двухкоординатный (слайдер, поляризация) прецизионный |
AL-360-1P | |
|
позиционер для установки сменных облучателей в комплекте с поляризатором, зав. № 0585 Комплект облучателей, обеспечивающий работу системы в L, S, C, X, Ku, K, Ka диапазонах, в составе: |
1 | |
|
- облучатель зав. № 10300 диапазона частот 1.0-1.70 ГГц |
AL2310-1.00-SL | |
|
- облучатель зав. № 19250 диапазона частот 1.70-2.60 ГГц |
AL2310-1.70-SL | |
|
- облучатель зав. № 7070 диапазона частот 2.60-3.95 ГГц |
AL2310-2.60-SL | |
|
- облучатель зав. № 233487 диапазона частот 3.95-5.85 ГГц |
AL2310-3.95-SL | |
|
- облучатель зав. № 233495 диапазона частот 5.85-8.20 ГГц |
AL2310-5.85-SL | |
|
- облучатель зав. № 233497 диапазона частот 8.20-12.4 ГГц |
AL2310-8.20-SL | |
|
- облучатель зав. № 233503 диапазона частот 12.4-18.0 ГГц |
AL2310-12.4-SL | |
|
- облучатель зав. № 233508 диапазона частот 18.0-26.5 ГГц |
AL2310-18.0-SL | |
|
- облучатель зав. № 233514 диапазона частот 26.5-40.0 ГГц |
AL2310-26.5-SL | |
|
Пяти-координатное ОПУ (слайдер по Х, подъемник, Az, El, крен) для измеряемых антенн в коллиматорном режиме в составе: Линейный слайдер, зав. № 0015 |
AL-49140 | |
|
Подъемник Азимутальный позиционер, зав. № 0322 |
AL-1760-1 | |
|
Приборная стойка 19" 34U для размещения оборудования комплекса (установлена на боковой стенке подъемника ОПУ), включающая: Векторный анализатор цепей, зав. № MY51441351 |
N5224A (10 МГц- | |
|
43,5 ГГц) в ком- |
1 | |
|
Системный контроллер для синхронизации всех узлов ком- |
плекте с опциями 201, 118,1СМ TMSС | |
|
плекса, работающих в коллиматорном режиме, зав. № 0319011 Контроллер перемещения, зав. № 0319054 |
ТМС 4004 | |
|
Контроллер движения 4-х осевой, зав. № 0203 |
AL-4164-4MC-BL | |
|
Источник бесперебойного питания |
APC Smart-UPS | |
|
Блок коммутации СВЧ сигналов |
SMT3000 RMI2U TMSU-3-40-1 | |
|
Коммутатор 16-портовый (Ethernet свитч) Металлический шкаф для размещения электрооборудования для питания электромеханических узлов ОПУ (размещен на боковой стенке подъемника ОПУ) Приборная стойка 19" 12U для размещения оборудования комплекса (установлена рядом с позиционером облучателей), включающая: Векторный анализатор цепей зав. № MY51441330 |
N5224A (10 МГц- 43,5 ГГц) в ком- |
1 |
|
1 | ||
|
плекте с опциями | ||
|
201, 118,1СМ | ||
|
Блок коммутации СВЧ сигналов |
TMSU-3-40-2 | |
|
Восьмиосевой пульт для дистанционного управления узлами комплекса в коллиматорном режиме, зав. № 0568 |
- |
1 |
|
Персональный компьютер |
- |
1 |
|
Источник бесперебойного питания |
- |
1 |
|
Кабели питания, синхронизации и управления |
- |
1 |
|
Специальное программное обеспечение (CD - диск) для работы в режиме измерения с радиоколлиматором Четырехкоординатное ОПУ (AZ, слайдер, EL/Р) для пози- |
1 | |
|
ционирования измеряемых антенн в составе: Азимутальный позиционер, зав. № 0416 |
AL-1260-1 |
1 |
|
Позиционер, зав. № 0316040 Контроллер перемещений для управления ОПУ измеряемых |
EL/Р AL-4381-1 | |
|
антенн по AZ, слайдеру, элевации и поляризации |
ТМС 3131 | |
|
Четырехкоординатный (X, Y, Z и P) Т-сканер зав. № 0070 в |
AL-4952-5м-5м- | |
|
комплекте с: |
0.25м | |
|
Сборкой оси Z с длиной хода 0,25м, зав. № 0120 |
AL-610-1 |
1 |
|
Поляризатором, зав. № 0309 |
AL-160-1P | |
|
Контроллером перемещений, зав. № 0256 для управления сканером по координатам Х, Y, Z, Р) Приборная стойка 19" 34U для размещения оборудования комплекса ближней зоны (установлена рядом с ОПУ для измеряемых антенн), включающая: |
AL-4164 | |
|
Векторный анализатор цепей, зав. № MY51441351 |
N5224A (10 МГц- 43,5 ГГц) в ком- | |
|
плекте с опциями | ||
|
201, 118,1СМ | ||
|
Системный контроллер, зав. № 031910 для синхронизации всех узлов комплекса, работающих в ближнем поле |
TMSC |
1 |
|
Контроллер перемещения, зав. № 031640 |
ТМС 3131 | |
|
Контроллер движения 4-х осевой |
AL-4164-4MC-BL | |
|
Источник бесперебойного питания |
APC Smart-UPS SMT3000 RMI2U | |
|
Блок коммутации СВЧ сигналов Коммутатор 16-портовый (Ethernet свитч) |
TMSU-3-40-1 |
|
Приборная стойка 19" 12U для размещения оборудования комплекса ближней зоны (установлена на сканере), включающая: Векторный анализатор цепей, зав. № MY51441330 |
N5224A (10 МГц-43,5 ГГц) в |
1 |
|
Блок коммутации СВЧ сигналов |
комплекте с опциями 201, 118,1СМ TMSU-3-40-2 | |
|
Восьмиосевой пульт для дистанционного управления узлами комплекса в ближнем поле |
- |
1 |
|
Комплект калиброванных антенн-зондов в составе: Антенна-зонд, зав. № 0813183 диапазона частот 1-2 ГГц |
ТМАЗ 1-2 И | |
|
Антенна-зонд, зав. № 0413178 диапазона частот 2-4 ГГц |
ТМАЗ 2-4 И |
1 |
|
Антенна-зонд, зав. № 0413186 диапазона частот 4-8 ГГц |
ТМАЗ 4-8 И | |
|
Антенна-зонд, зав. № 1113193 диапазона частот 8-18 ГГц |
ТМАЗ 8-18 И | |
|
Антенна-зонд, зав. № 1213202 диапазона частот 18-40 ГГц |
ТМАЗ 18-40 И | |
|
Персональный компьютер (ПК) |
- |
1 |
|
Источник бесперебойного питания |
- |
1 |
|
Комплект кабелей питания, синхронизации и управления |
- |
1 |
|
Специальное программное обеспечения (CD - диск) для работы в режиме измерений в ближней зоне |
- |
1 |
|
Паспорт |
ТМСА 097.040.0КБ ПС |
1 |
|
Руководство по эксплуатации |
ТМСА 097.040.0КБ РЭ |
1 |
Таблица 2.1 - Метрологические характеристики при измерениях в поле радиоколлиматора
|
Наименование характеристики |
Значение | ||
|
Диапазон рабочих частот, ГГ ц |
от 1,0 до 40,0 | ||
|
Максимальный размер рабочей зоны, м |
1,2 | ||
|
Неравномерность амплитудного (А) и фазового (Ф) распределений, относительный уровень кроссполяризационной составляющей электромагнитного поля (К) в пределах рабочей зоны, не более 1) | |||
|
Диапазон частот, ГГ ц |
А, дБ |
Ф, ° |
К, дБ |
|
от 1,0 до 1,7 |
3,9 |
23,1 |
-24 |
|
от 1,7 до 2,6 |
3,5 |
18,3 |
-22 |
|
от 2,60 до 3,95 |
1,5 |
7,5 |
-29 |
|
от 3,95 до 5,85 |
1,4 |
7,6 |
-29 |
|
от 5,85 до 8,20 |
1,2 |
7,1 |
-29 |
|
от 8,2 до 12,4 |
0,7 |
5,2 |
-28 |
|
от 12,0 до 18,0 |
0,9 |
5,2 |
-28 |
|
от 18,0 до 26,5 |
1,0 |
5,7 |
-27 |
|
от 26,5 до 40,0 |
1,1 |
5,9 |
-29 |
|
Пределы допускаемой погрешности измерений коэффициента усиления (КУ) антенн при по- | |||
|
грешности КУ облучателя, дБ, для рабочей зоны 1,2 м:2) | |||
|
Погрешность КУ эталона |
Значение, дБ |
Значение, дБ |
Значение, дБ |
|
при КСВН не более 1,2 | |||
|
от 1,0 до 1,7 ГГц |
от 1,7 до 2,6 ГГц |
от 2,6 до 40,0 ГГц | |
|
0,3 дБ |
1,4 |
1,3 |
0,7 |
|
0,5 дБ |
1,5 |
1,4 |
0,8 |
|
0,8 дБ |
1,6 |
1,5 |
1,1 |
|
1,0 дБ |
1,8 |
1,7 |
1,3 |
|
при КСВН не более 1,5 | |||
|
от 1,0 до 1,7 ГГц |
от 1,7 до 2,6 ГГц |
от 2,6 до 40,0 ГГц | |
|
0,3 дБ |
1,5 |
1,4 |
0,8 |
|
0,5 дБ |
1,6 |
1,5 |
0,9 |
|
0,8 дБ |
1,7 |
1,6 |
1,2 |
|
1,0 дБ |
1,9 |
1,7 |
1,4 |
|
при КСВН не более 2,0 | |||
|
от 1,0 до 1,7 ГГц |
от 1,7 до 2,6 ГГц |
от 2,6 до 40,0 ГГц | |
|
0,3 дБ |
1,7 |
1,6 |
1,3 |
|
0,5 дБ |
1,8 |
1,7 |
1,4 |
|
0,8 дБ |
1,9 |
1,9 |
1,5 |
|
1,0 дБ |
2,0 |
2,0 |
1,7 |
|
Примечания: | |||
|
1) - при измерениях амплитудного и фазового распределений антенной с коэффициентом усиления не более 15 дБ в диапазоне частот до 18 ГГц и не более 20 дБ в диапазоне частот | |||
|
свыше 18 ГГц; | |||
|
2) - при отличии КУ антенн не более 30 дБ, отношении сигнал/шум не менее 40 дБ. | |||
Таблица 2.2 - Доверительные границы погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности для доверительной вероятности р = 0,95 в диапазоне частот от 1,0 до 1,7 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±25 ° | ||
|
-5 |
1,1 |
7,7 |
|
-10 |
1,7 |
12,2 |
|
-15 |
2,7 |
20,0 |
|
-20 |
4,1 |
31,1 |
|
В секторе углов от ±60 ° вне сектора ±25 ° | ||
|
-5 |
0,8 |
5,5 |
|
-10 |
1,1 |
7,7 |
|
-15 |
1,7 |
12,2 |
|
-20 |
2,7 |
20,0 |
|
-25 |
4,1 |
31,1 |
|
В |
секторе углов ±90 ° вне сектора ±60 ° | |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,1 |
7,7 |
|
-25 |
1,8 |
12,2 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±20 ° | ||
|
-5 |
1,3 |
9,2 |
|
-10 |
2,0 |
14,5 |
|
-15 |
3,2 |
24,0 |
|
В секторе углов ±45 градусов вне сектора ±20 ° | ||
|
-5 |
1,0 |
7,0 |
|
-10 |
1,4 |
9,9 |
|
-15 |
2,3 |
16,9 |
|
-20 |
3,5 |
26,4 |
|
В секторе углов ±90 градусов вне сектора ±45 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
Примечание: | ||
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ. | ||
Таблица 2.3 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 1,7 до 2,6 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими от 300 до 600 мм1) | ||
|
В секторе углов ±40 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±40 ° | |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±30 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±40 ° вне сектора ±30 ° | |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±40 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±20 ° | ||
|
-5 |
0,8 |
5,5 |
|
-10 |
1,1 |
7,7 |
|
-15 |
1,7 |
12,2 |
|
-20 |
2,7 |
20,0 |
|
-25 |
4,2 |
31,9 |
|
В |
секторе углов ±40 ° вне сектора ±20 ° | |
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±40 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Примечание: | ||
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ. | ||
Таблица 2.4 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 2,6 до 3,95 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими до 300 мм1^ 2) | ||
|
В секторе углов ±60 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±90 ° вне сектора ±60 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,7 |
20,0 |
|
-40 |
4,2 |
31,9 |
|
для антенн с размерами апертуры, составляющими от 300 до 600 мм1) | ||
|
В секторе углов ±25 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,8 |
13,0 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±40 ° вне сектора ±25 ° | |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±60 ° вне сектора ±40 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±90 ° вне сектора ±60 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±20 ° | ||
|
-5 |
0,8 |
5,5 |
|
-10 |
1,1 |
7,7 |
|
-15 |
1,7 |
12,2 |
|
-20 |
2,7 |
20,0 |
|
-25 |
4,2 |
31,9 |
|
В |
секторе углов ±40 ° вне сектора ±20 ° | |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±60 ° вне сектора ±40 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±90 ° вне секто |
ра ±60 ° |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,8 |
5,5 |
|
-10 |
1,1 |
7,7 |
|
-15 |
1,7 |
12,2 |
|
-20 |
2,7 |
20,0 |
|
-25 |
4,2 |
31,9 |
|
В |
секторе углов ±60 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±60 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
Примечания: | ||
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ; | ||
|
2) - для размеров апертуры не менее 31 и 150 мм. | ||
Таблица 2.5 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 3,95 до 5,85 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими до 300 мм1^ 2) | ||
|
В секторе углов ±30 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±50 ° вне сектора ±30 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
для антенн с размерами апертуры, составляющими от 300 до 600 мм1) | ||
|
В секторе углов ±20 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±30 ° вне сектора ±20 ° | |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±50 ° вне сектора ±30 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,9 |
6,2 |
|
-15 |
1,4 |
9,9 |
|
-20 |
2,1 |
15,3 |
|
-25 |
3,2 |
24,0 |
|
В |
секторе углов ±25 ° вне сектора ±15 ° | |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±45 ° вне сектора ±25 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±45 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,9 |
6,2 |
|
-15 |
1,4 |
9,9 |
|
-20 |
2,1 |
15,3 |
|
-25 |
3,2 |
24,0 |
|
В |
секторе углов ±20 ° вне сектора ±15 ° | |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±50 ° вне сектора ±20 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
Примечания: 1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ; | ||
|
2) - для размеров апертуры не менее 31 и 150 мм. | ||
Таблица 2.6 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 5,85 до 8,20 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими до 300 мм1*’ 2) | ||
|
В секторе углов ±20 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,7 |
4,8 |
|
-15 |
1,0 |
7,0 |
|
-20 |
1,5 |
10,7 |
|
-25 |
2,3 |
16,9 |
|
-30 |
3,5 |
26,4 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±45 ° вне сектора ±20 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±45 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
для антенн с размерами апертуры, составляющими от 300 до 600 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,7 |
4,8 |
|
-15 |
1,0 |
7,0 |
|
-20 |
1,5 |
10,7 |
|
-25 |
2,4 |
17,7 |
|
-30 |
3,5 |
26,4 |
|
В |
секторе углов ±50 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±50° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±50 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
Примечания: | ||
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ; | ||
|
2) - для размеров апертуры не менее 31 и 150 мм. | ||
Таблица 2.7 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 8,2 до 12,4 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими до 300 мм^ 2) | ||
|
В секторе углов ±20 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,7 |
4,8 |
|
-15 |
1,0 |
7,0 |
|
-20 |
1,5 |
10,7 |
|
-25 |
2,3 |
16,9 |
|
-30 |
3,5 |
26,4 |
|
В |
секторе углов ±45 ° вне сектора ±20 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±45 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
для антенн с размерами апертуры, составляющими от 300 до 600 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,7 |
4,8 |
|
-15 |
1,0 |
7,0 |
|
-20 |
1,5 |
10,7 |
|
-25 |
2,3 |
16,9 |
|
-30 |
3,5 |
26,4 |
|
В |
секторе углов ±25 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±45 ° вне сектора ±25 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±45 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±10 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±20 ° вне сектора ±10 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±30 ° вне сектора ±20 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±30 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±10 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±15 ° вне сектора ±10 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±30 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±30 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
Примечания: 1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ; | ||
|
2) - для размеров апертуры не менее 31 и 150 мм. | ||
Таблица 2.8 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 12,0 до 18,0 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими до 300 мм1*’ 2) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±25 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±25 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,3 |
2,0 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,4 |
2,7 |
|
-25 |
0,6 |
4,1 |
|
-30 |
0,7 |
4,8 |
|
-35 |
1,0 |
7,0 |
|
-40 |
1,4 |
9,9 |
|
-45 |
2,0 |
14,5 |
|
-50 |
3,0 |
22,4 |
|
для антенн с размерами апертуры, составляющими от 300 до 600 мм1) | ||
|
В секторе углов ±10 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,7 |
4,8 |
|
-15 |
1,0 |
7,0 |
|
-20 |
1,5 |
10,7 |
|
-25 |
2,3 |
16,9 |
|
-30 |
3,5 |
26,4 |
|
В |
секторе углов ±15 ° вне сектора ±10 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±20 ° вне сектора ±15 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
В |
секторе углов ±90 ° вне сектора ±20 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,3 |
2,0 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,4 |
2,7 |
|
-25 |
0,6 |
4,1 |
|
-30 |
0,7 |
4,8 |
|
-35 |
1,0 |
7,0 |
|
-40 |
1,4 |
9,9 |
|
-45 |
2,0 |
14,5 |
|
-50 |
3,0 |
22,4 |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±10 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,7 |
4,8 |
|
-15 |
1,0 |
7,0 |
|
-20 |
1,5 |
10,7 |
|
-25 |
2,3 |
16,9 |
|
-30 |
3,5 |
26,4 |
|
В |
секторе углов ±15 ° вне сектора ±10 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
Продолжение таблицы 2.8
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В секторе углов ±20 ° вне сектора ±15 ° | ||
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
В |
секторе углов ±90 ° вне сектора ±20 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,3 |
2,0 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,4 |
2,7 |
|
-25 |
0,6 |
4,1 |
|
-30 |
0,7 |
4,8 |
|
-35 |
1,0 |
7,0 |
|
-40 |
1,4 |
9,9 |
|
-45 |
2,0 |
14,5 |
|
-50 |
3,0 |
22,4 |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±10 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,7 |
4,8 |
|
-15 |
1,0 |
7,0 |
|
-20 |
1,5 |
10,7 |
|
-25 |
2,3 |
16,9 |
|
-30 |
3,5 |
26,4 |
|
В |
секторе углов ±15 ° вне сектора ±10 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
Продолжение таблицы 2.8
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±20 ° вне сектора ±15 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
В |
секторе углов ±90 ° вне сектора ±20 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,3 |
2,0 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,4 |
2,7 |
|
-25 |
0,6 |
4,1 |
|
-30 |
0,7 |
4,8 |
|
-35 |
1,0 |
7,0 |
|
-40 |
1,4 |
9,9 |
|
-45 |
2,0 |
14,5 |
|
-50 |
3,0 |
22,4 |
|
Примечания: | ||
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ; | ||
|
2) - для размеров апертуры не менее 31 и 150 мм. | ||
Таблица 2.9 - Доверительные границы погрешности измерений уровней АДН и ФДН для до-
верительной вероятности р = 0,95 в диапазоне частот от 18,0 до 26,5 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими до 300 мм1*’ 2) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,8 |
5,5 |
|
-10 |
1,1 |
7,7 |
|
-15 |
1,7 |
12,2 |
|
-20 |
2,7 |
20,0 |
|
-25 |
4,2 |
31,9 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±50 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
для антенн с размерами апертуры, составляющими от 300 до 600 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±50 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±15 ° | ||
|
-5 |
0,5 |
3,4 |
|
-10 |
0,7 |
4,8 |
|
-15 |
1,0 |
7,0 |
|
-20 |
1,5 |
10,7 |
|
-25 |
2,3 |
16,9 |
|
-30 |
3,5 |
26,4 |
|
В |
секторе углов ±50 ° вне сектора ±15 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,9 |
6,2 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,9 |
13,7 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,7 |
4,8 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,3 |
9,2 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,9 |
21,6 |
|
-45 |
4,4 |
33,4 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±5 ° | ||
|
4 1 | ||
|
-5 |
0,6 | |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±15 ° вне сектора ±5 ° | |
|
3,4 | ||
|
-5 |
0,5 | |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±50 ° вне сектора ±15 ° | |
|
2,7 | ||
|
-5 |
0,4 | |
|
2,7 | ||
|
-10 |
0,4 | |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 | |
|
32,6 | ||
|
В |
секторе углов ±90 ° вне сектора ±50 ° | |
|
2,0 | ||
|
-5 |
0,3 |
2,7 |
|
-10 |
0,4 | |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 | |
|
21,6 | ||
|
-50 |
4,4 | |
|
33,4 | ||
|
Примечания: | ||
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ; | ||
|
2) - для размеров апертуры не менее 31 и 150 мм. | ||
Таблица 2.10 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 26,5 до 40,0 ГГц
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими до 300 мм1^ 2) | ||
|
В секторе углов ±10 ° | ||
|
-5 |
0,8 |
5,5 |
|
-10 |
1,1 |
7,7 |
|
-15 |
1,7 |
12,2 |
|
-20 |
2,7 |
20,0 |
|
-25 |
4,2 |
31,9 |
|
В секторе углов ±15 градусов вне сектора ±10 ° | ||
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В секторе углов ±45 градусов вне сектора ±15 ° | ||
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В секторе углов ±90 градусов вне сектора ±45 ° | ||
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими от 300 до 600 мм1) | ||
|
В секторе углов ±10 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,9 |
6,2 |
|
-15 |
1,4 |
9,9 |
|
-20 |
2,1 |
15,3 |
|
-25 |
3,2 |
24,0 |
|
В |
секторе углов ±20 ° вне сектора ±10 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,5 |
3,4 |
|
-15 |
0,6 |
4,1 |
|
-20 |
0,8 |
5,5 |
|
-25 |
1,2 |
8,4 |
|
-30 |
1,8 |
13,0 |
|
-35 |
2,8 |
20,8 |
|
-40 |
4,2 |
31,9 |
|
В |
секторе углов ±40 ° вне сектора ±20 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±40 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими от 600 до 900 мм1) | ||
|
В секторе углов ±8 ° | ||
|
-5 |
0,6 |
4,1 |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±12 ° вне секто |
ра ±8 ° |
|
-5 |
0,5 |
3,4 |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±20 ° вне сектора ±12 ° | |
|
-5 |
0,4 |
2,7 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 |
32,6 |
|
В |
секторе углов ±90 ° вне сектора ±20 ° | |
|
-5 |
0,3 |
2,0 |
|
-10 |
0,4 |
2,7 |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 |
21,6 |
|
-50 |
4,4 |
33,4 |
|
Уровень ДН, дБ |
АДН, дБ |
ФДН, ° |
|
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1) | ||
|
В секторе углов ±10 ° | ||
|
4 1 | ||
|
-5 |
0,6 | |
|
-10 |
0,8 |
5,5 |
|
-15 |
1,2 |
8,4 |
|
-20 |
1,7 |
12,2 |
|
-25 |
2,7 |
20,0 |
|
-30 |
4,2 |
31,9 |
|
В |
секторе углов ±15 ° вне сектора ±10 ° | |
|
3,4 | ||
|
-5 |
0,5 | |
|
-10 |
0,6 |
4,1 |
|
-15 |
0,8 |
5,5 |
|
-20 |
1,2 |
8,4 |
|
-25 |
1,8 |
13,0 |
|
-30 |
2,7 |
20,0 |
|
-35 |
4,2 |
31,9 |
|
В |
секторе углов ±20 ° вне сектора ±15 ° | |
|
2,7 | ||
|
-5 |
0,4 | |
|
2,7 | ||
|
-10 |
0,4 | |
|
-15 |
0,5 |
3,4 |
|
-20 |
0,6 |
4,1 |
|
-25 |
0,9 |
6,2 |
|
-30 |
1,2 |
8,4 |
|
-35 |
1,9 |
13,7 |
|
-40 |
2,8 |
20,8 |
|
-45 |
4,3 | |
|
32,6 | ||
|
В |
секторе углов ±90 ° вне сектора ±20 ° | |
|
2,0 | ||
|
-5 |
0,3 |
2,7 |
|
-10 |
0,4 | |
|
-15 |
0,4 |
2,7 |
|
-20 |
0,5 |
3,4 |
|
-25 |
0,7 |
4,8 |
|
-30 |
0,9 |
6,2 |
|
-35 |
1,3 |
9,2 |
|
-40 |
1,9 |
13,7 |
|
-45 |
2,9 | |
|
21,6 | ||
|
-50 |
4,4 | |
|
33,4 | ||
|
Примечания: | ||
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ; | ||
|
2) - для размеров апертуры не менее 31 и 150 мм. | ||
Таблица 2.11 - Пределы допускаемой погрешности измерений уровней поляризационных диаграмм (ПД) для антенн с размерами апертуры, составляющими до 600 мм
|
Диапазон частот, ГГц |
Уровни ПД, дБ |
Пределы допускаемой погрешности ПД1), дБ |
|
-5 |
0,9 | |
|
1,0-2,6 |
-10 |
1,6 |
|
-15 |
2,6 | |
|
-20 |
4,2 | |
|
-5 |
0,4 | |
|
-10 |
0,7 | |
|
2,6-8,2 |
-15 |
1,1 |
|
-20 |
1,9 | |
|
-25 |
3,2 | |
|
-5 |
0,3 | |
|
-10 |
0,6 | |
|
8,2-18,0 |
-15 |
1,0 |
|
-20 |
1,8 | |
|
-25 |
2,9 | |
|
-5 |
0,4 | |
|
-10 |
0,7 | |
|
18,0-26,5 |
-15 |
1,3 |
|
-20 |
2,2 | |
|
-25 |
3,5 | |
|
-5 |
0,4 | |
|
-10 |
0,7 | |
|
26,5-40,0 |
-15 |
1,1 |
|
-20 |
1,9 | |
|
-25 |
3,2 | |
|
Примечание: | ||
|
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ. | ||
Таблица 2.12 - Пределы допускаемой погрешности измерений уровней ПД для антенн с размерами апертуры, составляющими свыше 600 до 900 мм
|
Диапазон частот, ГГц |
Уровни ПД, дБ |
Пределы допускаемой погрешности ПД1), дБ |
|
-5 |
0,9 | |
|
1,0-2,6 |
-10 |
1,6 |
|
-15 |
2,6 | |
|
-20 |
4,2 |
|
Диапазон частот, ГГц |
Уровни ПД, дБ |
Пределы допускаемой погрешности ПД1), дБ |
|
-5 |
0,5 | |
|
-10 |
0,9 | |
|
2,6-3,95 |
-15 |
1,6 |
|
-20 |
2,6 | |
|
-25 |
4,2 | |
|
-5 |
0,5 | |
|
-10 |
0,8 | |
|
3,95-8,2 |
-15 |
1,4 |
|
-20 |
2,4 | |
|
-25 |
3,9 | |
|
-5 |
0,6 | |
|
-10 |
1,0 | |
|
8,2-18,0 |
-15 |
1,8 |
|
-20 |
2,9 | |
|
-25 |
4,6 | |
|
-5 |
0,5 | |
|
-10 |
0,9 | |
|
18,0-26,5 |
-15 |
1,6 |
|
-20 |
2,6 | |
|
-25 |
4,2 | |
|
-5 |
0,5 | |
|
-10 |
0,8 | |
|
26,5-40,0 |
-15 |
1,4 |
|
-20 |
2,4 | |
|
-25 |
3,9 | |
|
Примечание: 1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ. | ||
Таблица 2.13 - Пределы допускаемой погрешности измерений уровней ПД для антенн с размерами апертуры, составляющими свыше 900 до 1200 мм
|
Диапазон частот, ГГц |
Уровни ПД, дБ |
Пределы допускаемой погреш- |
|
ности ПД1), дБ | ||
|
-5 |
0,9 | |
|
-10 |
1,6 | |
|
1,0-1,7 | ||
|
-15 |
2,6 | |
|
-20 |
4,2 |
|
Диапазон частот, ГГц |
Уровни ПД, дБ |
Пределы допускаемой погрешности ПД1), дБ |
|
-5 |
1,1 | |
|
1,7-2,6 |
-10 |
1,9 |
|
-15 |
3,2 | |
|
-20 |
5,1 | |
|
-5 |
0,5 | |
|
-10 |
0,9 | |
|
2,6-8,2 |
-15 |
1,6 |
|
-20 |
2,6 | |
|
-25 |
4,2 | |
|
-5 |
0,6 | |
|
-10 |
1,0 | |
|
8,2-18,0 |
-15 |
1,8 |
|
-20 |
2,9 | |
|
-25 |
4,6 | |
|
-5 |
0,7 | |
|
-10 |
1,1 | |
|
18,0-26,5 |
-15 |
1,9 |
|
-20 |
3,2 | |
|
-25 |
5,1 | |
|
-5 |
0,5 | |
|
-10 |
0,9 | |
|
26,5-40,0 |
-15 |
1,6 |
|
-20 |
2,6 | |
|
-25 |
4,2 | |
|
Примечание: 1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ. | ||
Таблица 3 - Метрологические характеристики при измерениях методом ближней зоны
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 1 до 40 |
|
Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ -10 дБ |
±0,3 |
|
-20 дБ |
±0,4 |
|
-30 дБ |
±1,0 |
|
-40 дБ |
±1,8 |
|
-45 дБ |
±3,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудного распределения, градус -10 дБ |
±4 |
|
-20 дБ |
±8 |
|
-30 дБ |
±15 |
|
-40 дБ |
±20 |
|
-45 дБ |
±30 |
|
Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудных диаграмм, дБ -10 дБ |
±0,3 |
|
-20 дБ |
±0,6 |
|
-30 дБ |
±1,5 |
|
-40 дБ |
±2,7 |
|
-45 дБ |
±4,0 |
|
Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудных диаграмм, градус -10 дБ |
±4 |
|
-20 дБ |
±10 |
|
-30 дБ |
±20 |
|
-40 дБ |
±30 |
|
-45 дБ |
±40 |
|
Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: 0,3 дБ |
±0,5 |
|
0,5 дБ |
±0,8 |
|
0,8 дБ |
±1,1 |
|
1,5 дБ |
±2,0 |
|
2,0 дБ |
±2,7 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Размер рабочей области сканирования, м, не менее длина высота |
О О |
|
Размер зеркала (рефлектора) радиоколлиматора, м, не более длина высота |
3,5 3,5 |
|
Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, ° |
±65 |
|
Габаритные размеры сканера, мм, не более длина ширина высота |
5200 1900 5200 |
|
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В |
от 198 до 242 |
|
Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +20 °С, %, не более атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
