Сведения о средстве измерений: 95211-25 Установка поверочная пикнометрическая

Номер по Госреестру СИ: 95211-25
95211-25 Установка поверочная пикнометрическая
(ПУ-ИС)

Назначение средства измерений:
Установка поверочная пикнометрическая ПУ-ИС (далее - установка) предназначена для измерений плотности жидкости, предпочтительно плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для поверки и калибровки поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти и нефтепродуктов в условиях эксплуатации и при лабораторных исследованиях.

сертификация программного обеспечения

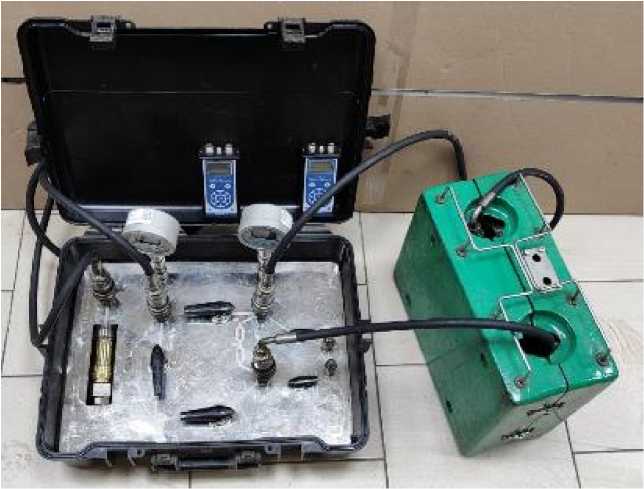

Внешний вид. Установка поверочная пикнометрическая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка поверочная пикнометрическая
Рисунок № 1

Общие сведения

Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197052
ID в реестре СИ - 1425188
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.

По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.

В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№777 от 2025.04.21 Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Установка поверочная пикнометрическая (ПУ-ИС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81510-21
09.04.2026
Пикнометры напорные, Нет данных
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
87754-22

Пикнометры металлические напорные, Обозначение отсутствует
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
88542-23

Установки поверочные пикнометрические, ПУ-ИС
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
90970-24
11.01.2029
Установки пикнометрические, УИПП
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
91245-24

Пикнометры металлические напорные, Обозначение отсутствует
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
93039-24

Пикнометры металлические напорные, Обозначение отсутствует
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
93039-24

Пикнометры металлические напорные, Обозначение отсутствует
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
93066-24

Установка поверочная пикнометрическая, ПУ-ИС
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
94148-24

Пикнометры металлические напорные, Обозначение отсутствует
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
95211-25

Установка поверочная пикнометрическая, ПУ-ИС
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год
95603-25

Пикнометры металлические напорные, Обозначение отсутствует
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва)
ОТ
МП
1 год

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Установка поверочная пикнометрическая (ПУ-ИС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Установка поверочная пикнометрическая (ПУ-ИС)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации «Установка поверочная пикнометрическая ПУ-ИС № 04-37-14» раздел «Эксплуатация установки».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603.

    Правообладатель

    Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой») ИНН 7701704135

    Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4 Телефон / Факс: +7 (496) 6818030

    E-mail: infoinvest@aoks-m.ru

    Web-сайт: www.invest-eng.ru

    Изготовитель

    Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)
    ИНН 7701704135
    Адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4
    Телефон / Факс: +7 (496) 6818030
    E-mail: infoinvest@aoks-m.ru
    Web-сайт: www.invest-eng.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой») ИНН 7701704135
    Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4 Телефон / Факс: +7 (496) 6818030
    E-mail: infoinvest@aoks-m.ru
    Web-сайт: www.invest-eng.ru

    К установке данного типа относится установка поверочная пикнометрическая ПУ-ИС с заводским номером 04-37-14.

    Принцип измерения плотности установкой основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров металлических напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометра, термометров цифровых в комплекте с термопреобразователем сопротивления, входящих в комплект установки.

    Конструктивно установка состоит из следующих основных частей: технологический бокс подключения установки к трубопроводу, термобокс с двумя рабочими пикнометрами, бокс с двумя резервными пикнометрами, бокс с весами, бокс с комплектом калибровочных гирь, бокс с комплектом запасных частей и комплектующих, кейсы с термометрами, преобразователями давления и калибратором. В технологическом боксе установки размещены комплект кранов для управления потоком исследуемого продукта и линия подключения термобокса с рабочими пикнометрами, а также ротаметр. В дополнительном транспортном боксе расположены гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав установки. При отборе пробы жидкости пикнометры помещаются в термобокс и с помощью рукавов высокого давления соединяются с технологическим боксом. Технологический бокс также, с помощью рукавов высокого давления, подключается к трубопроводу с исследуемой жидкостью.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер в цифровом формате наносится на шильдик, расположенный на наружной поверхности технологического бокса, методом трафаретной печати (рисунок 1).

    Общий вид установки показан на рисунке 2. Пломбирование установок не предусмотрено.

    ООО «ИНВЕСТСТРОЙ»

    УСТАНОВКА ПОВЕРОЧНАЯ

    ПИКНОМЕТРИЧЕСКАЯ

    ПУ-ИС

    Зав.Na 04-37-14 Рабочее давление 6,3 МПа Максимальное допустимое давление 10,0 мпа Температура продукта при измерениях - 0 *С ■? плюс 100 *С

    Рисунок 1 - Место нанесения заводского номера

    Внешний вид. Установка поверочная пикнометрическая (ПУ-ИС), http://oei-analitika.ru

    Рисунок 2 - Общий вид установки


    Таблица 4 - Комплектность установки

    Наименование

    Обозначение

    Количество

    1

    2

    3

    Установка поверочная пикнометрическая, в составе:

    ПУ-ИС, заводской номер 04-37-14

    1 шт.

    - пикнометры металлические напорные, регистрационный номер в ФИФ ОЕИ 93039-24

    -

    4 шт.

    - термометры цифровые малогабаритные, регистрационный номер в ФИФ ОЕИ 32156-06

    ТЦМ 9410

    2 комплекта

    -    весы    неавтоматического    действия,

    регистрационный номер в ФИФ ОЕИ 58016-14

    MS

    1 шт.

    Продолжение таблицы 4

    1

    2

    3

    • - гири класса точности Е2, регистрационный номер в ФИФ ОЕИ 30010-06 с номинальными массами:

    • - 1 кг

    - 2 кг

    -

    1 комплект:

    2 шт.

    2 шт.

    - набор гирь (1 g - 500 g) класса точности E2, регистрационный номер в ФИФ ОЕИ 52768-13

    -

    1 комплект

    -   преобразователи   давления эталонные,

    регистрационный номер в ФИФ ОЕИ 58668-14

    ПДЭ-020

    2 шт.

    - калибратор-измеритель унифицированных сигналов эталонный регистрационный номер в ФИФ ОЕИ 35062-07

    ИКСУ-260

    1 шт.

    - индикатор расхода (ротаметр)

    -

    1 шт.

    - технологический бокс подключения установки к трубопроводу, термобокс с двумя рабочими пикнометрами, бокс с двумя резервными пикнометрами, бокс с весами, бокс с комплектом калибровочных гирь, бокс с комплектом запасных частей и комплектующих, кейсы с термометрами, преобразователями давления, калибратором, транспортный бокс с гибкими рукавами высокого давления с быстросъёмными соединениями и вспомогательное оборудование

    -

    1 комплект

    Руководство по эксплуатации и техническому обслуживанию

    ИВСТ.421562.001РЭ

    1 экз.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики установки

    Характеристики

    Значение

    Диапазон измерений плотности жидкости, кг/м3

    от 700 до 1100

    Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3, не более

    ±0,1

    Т аблица 2-Т ехнические характеристики установки

    Характеристики

    Значение

    Номинальный внутренний объем пикнометра, см3

    500 ± 50

    Условия эксплуатации:

    Рабочее давление жидкости, МПа, не более

    6,3

    Диапазон температуры жидкости, °С

    от 0,0 до +70,0

    Маркировка взрывозащиты:

    - преобразователя давления эталонного

    0Ех ia IIB T6 Ga X

    - термометра цифрового малогабаритного

    0Ех ia IIA T6 Ga X

    - калибратора-измерителя унифицированных сигналов

    0Ех ia IIA T6 Ga X

    эталонного

    Габаритные размеры технологического бокса, мм, не более

    - длина

    620

    - ширина

    470

    - высота

    350

    Масса комплекта установки, кг, не более

    100

    Таблица 3 - Показатели надежности

    Характеристики

    Значение

    Срок службы, лет

    10

    Средняя наработка до отказа, ч, не менее

    10000
