Номер по Госреестру СИ: 87754-22
87754-22 Пикнометры металлические напорные
(Обозначение отсутствует)
Назначение средства измерений:
Пикнометры металлические напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
Внешний вид.
Пикнометры металлические напорные
Рисунок № 1
Общие сведения
Дата публикации - 20.12.2022
Срок свидетельства -
Номер записи - 189755
ID в реестре СИ - 1404621
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3224 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (15)
№571 от 2023.03.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Пикнометры металлические напорные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81510-21 09.04.2026 |
Пикнометры напорные, Нет данных Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87754-22 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88542-23 |
Установки поверочные пикнометрические, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90970-24 11.01.2029 |
Установки пикнометрические, УИПП Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91245-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Кто поверяет Пикнометры металлические напорные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 4 | 4 | 0 | 8 | 4 | 4 |
Стоимость поверки Пикнометры металлические напорные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Проведение измерений» руководства по эксплуатации и техническому обслуживанию «Пикнометры металлические напорные»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;
Технические условия ТУ 26.51.66.190-003-990811794-2021 «Установка измерения плотности нефти на основе металлических напорных пикнометров».
ПравообладательОбщество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)
ИНН 7701704135
Адрес: 129110, Россия, Москва, ул. Щепкина, д. 49, каб. 7, пом. II, эт. 4
Телефон / Факс: +7 (496) 6818030
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru
Изготовитель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)ИНН 7701704135
Адрес: 129110, Россия, Москва, ул. Щепкина, д. 49, каб. 7, пом. II, эт. 4
Телефон / Факс: +7 (496) 6818030
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)ИНН 7701704135
Адрес: 129110, Россия, Москва, ул. Щепкина, д. 49, каб. 7, пом. II, эт. 4
Телефон / Факс: +7 (496) 6818030
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru
К пикнометрам данного типа относятся пикнометры металлические напорные с заводскими номерами 320921, 330921, 382622, 392622.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами шарового типа и аварийным клапаном сброса давления мембранного типа. Оси кранов пикнометра совпадают с осью корпуса пикнометра. Конструктивной особенностью шаровых кранов пикнометров является отсутствие свободных полостей в уплотнениях, что исключает возможность накопления остатков исследуемых жидкостей внутри корпусов кранов. Головки кранов пикнометров имеют шестигранную форму. Корпусы кранов пикнометров имеют входные патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок. Материал корпуса пикнометра - нержавеющая сталь. Исследуемая жидкость - жидкость углеводородного состава не агрессивная к материалу пикнометра и уплотнений запорных кранов.
Краны пикнометров имеют патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок, а также для соединения двух пикнометров между собой.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер наносится на тело пикнометра (рисунок 1) методом лазерной гравировки.

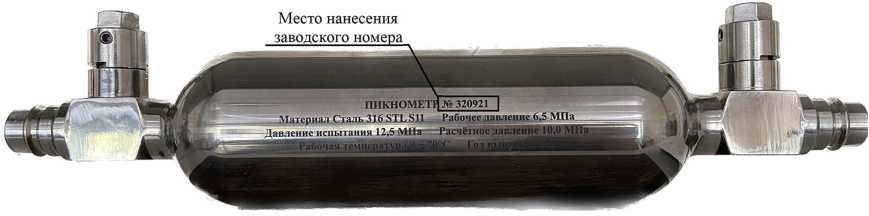

Общий вид пикнометров показан на рисунке 1.
