Номер по Госреестру СИ: 94148-24
94148-24 Пикнометры металлические напорные
(Обозначение отсутствует)
Назначение средства измерений:
Пикнометры металлические напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.

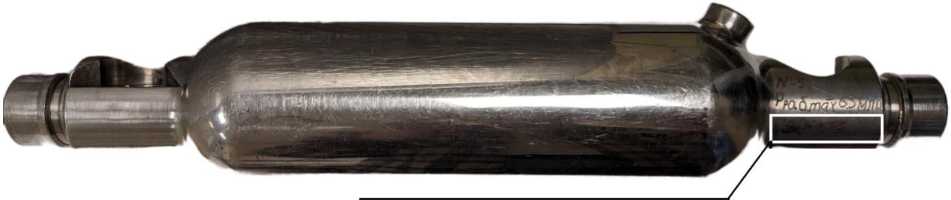

Внешний вид.
Пикнометры металлические напорные
Рисунок № 1
Общие сведения
Дата публикации - 23.12.2024
Срок свидетельства -
Номер записи - 195968
ID в реестре СИ - 1422132
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3052 от 2024.12.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Пикнометры металлические напорные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81510-21 09.04.2026 |
Пикнометры напорные, Нет данных Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87754-22 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88542-23 |
Установки поверочные пикнометрические, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90970-24 11.01.2029 |
Установки пикнометрические, УИПП Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91245-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93039-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93039-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93066-24 |
Установка поверочная пикнометрическая, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94148-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95211-25 |
Установка поверочная пикнометрическая, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95603-25 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Пикнометры металлические напорные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Пикнометры металлические напорные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и техническому обслуживанию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Проведение измерений» руководства по эксплуатации и техническому обслуживанию «Пикнометры металлические напорные»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603.
ПравообладательОбщество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)
ИНН 7701704135
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4
Телефон / Факс: +7 (496) 6818030
E-mail: infoinvest@aoks-m.ru
Web-сайт: www.invest-eng.ru
Изготовитель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой») ИНН 7701704135Адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4 Телефон / Факс: +7 (496) 6818030
E-mail: infoinvest@aoks-m.ru
Web-сайт: www.invest-eng.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)ИНН 7701704135
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4
Телефон / Факс: +7 (496) 6818030
E-mail: infoinvest@aoks-m.ru
Web-сайт: www.invest-eng.ru
К пикнометрам данного типа относятся пикнометры металлические напорные с заводскими номерами 1 П201105, 2 П201105, 3 П201105, 4 П201105.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной пикнометрического метода измерений пикнометрическими.
Конструктивно пикнометр выполнен
из входных плотности,
величин уравнения измерений реализуемого установками
виде цельнометаллического сосуда с двумя запорными кранами шарового типа и аварийным клапаном сброса давления мембранного типа. Оси кранов пикнометра совпадают с осью корпуса пикнометра. Конструктивной особенностью шаровых кранов пикнометров является отсутствие свободных полостей в уплотнениях, что исключает возможность накопления остатков исследуемых жидкостей внутри корпусов кранов. Головки кранов пикнометров имеют шестигранную форму. Корпусы кранов пикнометров имеют входные патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок. Материал корпуса пикнометра - нержавеющая сталь. Исследуемая жидкость - жидкость углеводородного состава, не агрессивная к материалу пикнометра и уплотнений запорных кранов.
Краны пикнометров имеют патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок, а также для соединения двух пикнометров между собой.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в буквенно-цифровом формате наносится на горловину пикнометра (рисунок 1) методом лазерной гравировки.
Общий вид пикнометров показан на рисунке 1. Пломбирование пикнометров не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид пикнометра с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики пикнометров
|
Наименование характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 * |
500±50 |
|
Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 |
±0,025 |
|
Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, см3^°С-1, не более |
0,025 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3 •МПа-1, не более |
0,05 |
|
* Действительные значения объема для каждого экземпляра приведены в паспортах на пикнометры и протоколах поверки. | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры пикнометра, мм, не более:
|
72 383 |
|
Масса пустого пикнометра, г, не более * |
4000 |
|
Условия эксплуатации:
|
6,3 от 0 до +70 от -25 до +50 |
|
- относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, %, не более |
99 |
|
* Действительные значения массы для каждого экземпляра приведены в паспортах на пикнометры и протоколах поверки. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы пикнометра, лет, не менее |
10 |
|
Наработка до отказа, ч |
30000 |
