Номер по Госреестру СИ: 81510-21
81510-21 Пикнометры напорные
(Нет данных)
Назначение средства измерений:
Пикнометры напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам и применяются в составе установок пикнометрических, предназначенных для прецизионных измерениях плотности жидкостей, а также для проведения поверки и калибровки поточных преобразователей плотности.
Внешний вид.
Пикнометры напорные
Рисунок № 1
Внешний вид.
Пикнометры напорные
Рисунок № 2
Общие сведения
Дата публикации - 18.04.2021
Срок свидетельства - 09.04.2026
Номер записи - 180727
ID в реестре СИ - 1387431
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№11 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Пикнометры напорные (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81510-21 09.04.2026 |
Пикнометры напорные, Нет данных Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87754-22 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88542-23 |
Установки поверочные пикнометрические, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90970-24 11.01.2029 |
Установки пикнометрические, УИПП Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91245-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93039-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93039-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93066-24 |
Установка поверочная пикнометрическая, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94148-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Пикнометры напорные (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Пикнометры напорные (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится в центральной части титульных листов руководства по эксплуатации и паспорта на пикнометр типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Проведение измерений» документа «Пикнометры напорные. Руководство по эксплуатации и техническому обслуживанию».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пикнометрам напорнымТУ 26.51.66.190-003-99081794-2017 Пикнометры напорные. Технические условия
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений, реализуемого установками пикнометрическими.
Общий вид пикнометров показан на рисунке 1.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами шарового типа и аварийным клапаном сброса давления мембранного типа. Конструктивной особенностью шаровых кранов пикнометров является отсутствие свободных полостей в уплотнениях, что исключает возможность накопления остатков исследуемых жидкостей внутри корпусов кранов. Головки кранов пикнометров имеют шестигранную форму. Корпусы кранов пикнометров имеют входные патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок. Материал корпуса пикнометра — нержавеющая сталь марки 316 STL S11.
Пломбирование пикнометров не предусмотрено. Знак поверки наносится на свидетельство о поверке пикнометра и (или) паспорт пикнометра. Нанесение знака поверки на корпус пикнометра не предусмотрено.
Рисунок 1 - Общий вид пикнометра напорного Серийный номер пикнометра, год выпуска, марка материала, значения рабочего и максимального давлений рабочей среды нанесены на корпус пикнометра (Рисунок 2)

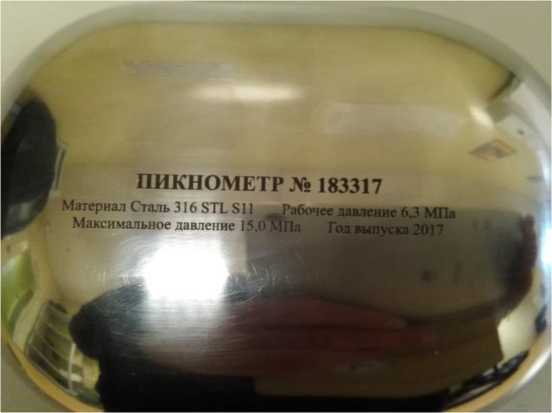

Рисунок 2 - Обозначения на корпусе пикнометра напорного
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 |
1000± 100 |
|
Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема 3 пикнометра, см3 |
± 0,025 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием температуры жидкости, отличной от 25 оС, см3^°С-1, не более |
0,02 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3 •МПа-1, не более |
0,02 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Материал корпуса пикнометра |
Нержавеющая сталь 316L |
|
Наименьший диаметр проходного сечения кранов пикнометра, мм |
10,3 |
|
Условия эксплуатации: | |
|
- исследуемые жидкости |
Жидкости углеводородного состава не агрессивные к материалу пикнометра и уплотнений запорных кранов |
|
- рабочее давление жидкости, МПа, не более |
6,3 |
|
- температура жидкости, °С |
от 0 до 70 |
|
- температура окружающей среды при отборе пробы жидкости в пикнометры, °С |
от - 25 до +50 |
|
- относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, % |
до 99 |
|
Масса пустого пикнометра, кг, не более |
4,5 |
|
Габаритные размеры пикнометра, мм, не более
|
120 330 |
|
Срок службы пикнометра, лет, не менее |
10 |
