Номер по Госреестру СИ: 88542-23
88542-23 Установки поверочные пикнометрические
(ПУ-ИС)
Назначение средства измерений:
Установки поверочные пикнометрические ПУ-ИС (далее - установки) предназначены для измерений плотности жидкости, предпочтительно плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки и калибровки поточных преобразователей плотности.
Внешний вид.
Установки поверочные пикнометрические
Рисунок № 1
Внешний вид.
Установки поверочные пикнометрические
Рисунок № 2
Внешний вид.
Установки поверочные пикнометрические
Рисунок № 3
Общие сведения
Дата публикации - 17.03.2023
Срок свидетельства -
Номер записи - 190549
ID в реестре СИ - 1407335
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№571 от 2023.03.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1088 от 2023.05.29 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2023 г. № 571 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Установки поверочные пикнометрические (ПУ-ИС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81510-21 09.04.2026 |
Пикнометры напорные, Нет данных Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87754-22 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88542-23 |
Установки поверочные пикнометрические, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90970-24 11.01.2029 |
Установки пикнометрические, УИПП Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91245-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93039-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93039-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93066-24 |
Установка поверочная пикнометрическая, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94148-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Установки поверочные пикнометрические (ПУ-ИС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Установки поверочные пикнометрические (ПУ-ИС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна пластину из нержавеющей стали на технологическом боксе установки методом лазерной гравировки, а также на титульный лист руководства по эксплуатации и техническому обслуживанию типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)ИНН 7701704135
Адрес: 129110, Россия, Москва, ул. Щепкина, д. 49, каб. 7, пом. II, эт. 4
Телефон / Факс: +7 (496) 6818030
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой»)ИНН 7701704135
Юридический адрес: 129110, Россия, Москва, ул. Щепкина, д. 49, каб. 7, пом. II, эт. 4 Телефон / Факс: +7 (496) 6818030
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru
К установкам данного типа относятся установки поверочные пикнометрические ПУ-ИС с заводскими номерами 14-26-22 и 11-12-21.
Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров металлических напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометра электронного МТИ-100Ех/М2 во взрывозащищенном исполнении, термометров цифровых малогабаритных ТЦМ9410Ех/М1Н в комплекте с термопреобразвателем сопротивления во взрывозащищенном исполнении, входящих в комплект установки.
Конструктивно установка состоит из следующих основных частей: технологический бокс установки, бокс с весами, набором гирь, с запасными частями и принадлежностями. В технологическом боксе установки размещены штуцеры подключения установки к технологическому трубопроводу, штуцеры подключения бокса с пикнометрами и измерителей давления, измерителя температуры цифрового, ротаметр, технологические трубопроводы и краны управления потоком продукта. В дополнительных, транспортных боксах расположены электронные весы, набор гирь, гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав пикнометрической установки. При выполнении измерений плотности гибкие рукава высокого давления установки подключаются к трубопроводу с транспортируемой жидкостью.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер наносится на пластину из нержавеющей стали на технологическом боксе установки (рисунок 1) методом лазерной гравировки.
Общий вид установок показан на рисунках 2 и 3.
Пломбирование пикнометров не предусмотрено.
ООО «ИНВЕСТСТРОЙ» УСТАНОВКА ПОВЕРОЧНАЯ ПИКНОМЕТРИЧЕСКАЯ «ПУ-ИС»
Зав. № 14-26-22 Рабочее давление 6,5 МПа Максимально допустимое давление 10,0 МПа Температура продукта мин/макс 0 +70о СРисунок 1 - Макет пластины на технологическом боксе

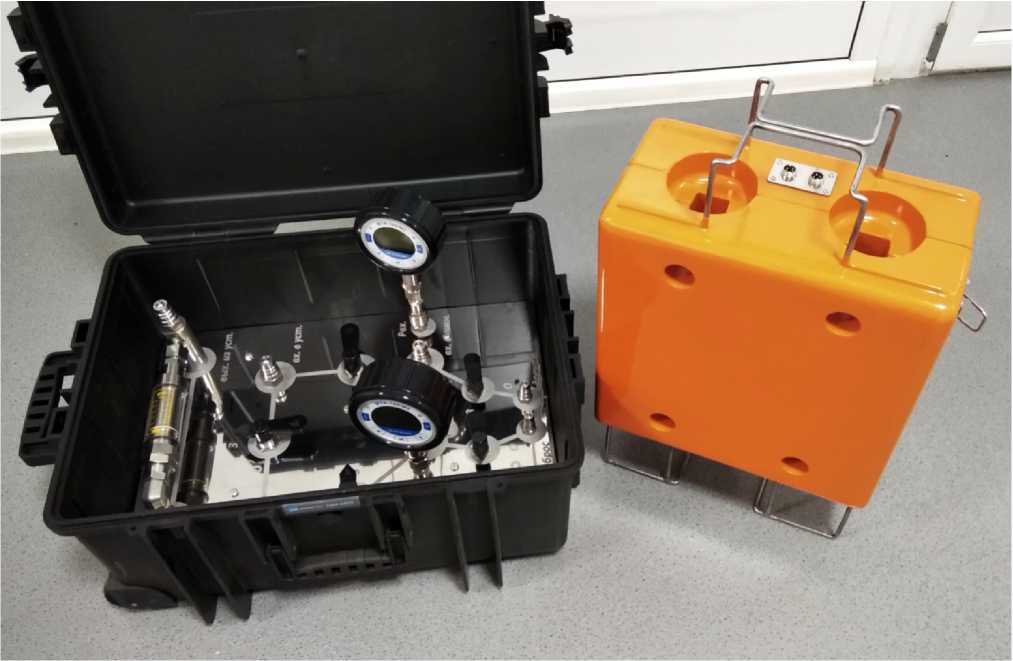

Рисунок 2 - Общий вид установки с заводским номером 14-26-22

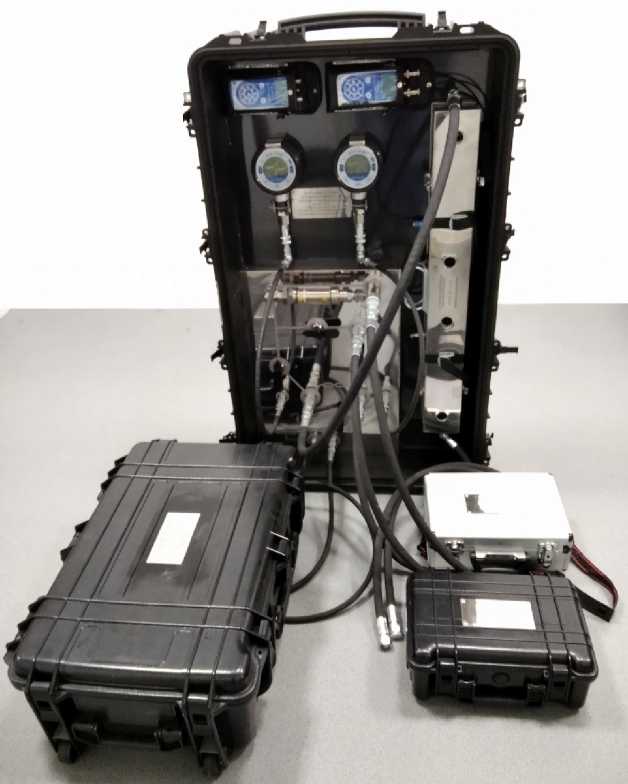

Рисунок 3 - Общий вид установки с заводским номером 11-12-21
Таблица 3 - Комплектность установки с заводским номером 14-26-22
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Установка пикнометрическая, в составе: |
ПУ-ИС, заводской номер 14-26-22 |
1 шт. |
|
- пикнометры металлические напорные, регистрационный № 87754-22 |
- |
2 шт. (заводские номера 382622, 392622) |
|
- термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления, регистрационный № 68355-17 |
ТЦМ9410Ех/М1Н |
2 комплекта |
|
- весы неавтоматического действия, регистрационный № 49845-12 |
AJ-6200CE |
1 шт. |
ГОСТ OIML R 111-1-2009, регистрационный № 52768-13 с номинальными массами:
|
- |
1 комплект: 2 шт. 2 шт. |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
- манометры электронные для точных измерений, регистрационный № 61041-15 |
МТИ-100Ех/М2 |
2 шт. |
|
- индикатор расхода (ротаметр) |
Parker - IND F/M2-20 L/M BRASS FM |
1 шт. |
|
- термобокс для пикнометров, бокс технологический с комплектом технологических трубопроводов с запорной арматурой, рукава гибкие высокого давления с быстроразъемными соединениями, кабель сетевой, держатель чашки весов, перчатки специальные для гирь, ключи для кранов пикнометров, ключи для технологических разъёмов установки, запасные части и принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации и техническому обслуживанию |
ИВСТ.421562.001РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 4 - Комплектность установки с заводским номером 11-12-21
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Установка пикнометрическая, в составе: |
ПУ-ИС, заводской номер 11-12-21 |
1 шт. |
|
- пикнометры металлические напорные, регистрационный №87754-22 |
- |
2 шт. (заводские номера 320921, 330921) |
|
- термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления, регистрационный № 68355-17 |
ТЦМ9410Ех/М1Н |
2 комплекта |
|
- весы неавтоматического действия, регистрационный № 63293-16 |
ML 6002T |
1 шт. |
ГОСТ OIML R 111-1-2009, регистрационный № 52768-13 с номинальными массами:
|
- |
1 комплект: 2 шт. 2 шт. |
|
- манометры электронные для точных измерений, регистрационный № 61041-15 |
МТИ-100Ех/М2 |
2 шт. |
|
- индикатор расхода (ротаметр) |
Parker - IND F/M2-20 L/M BRASS FM |
1 шт. |
|
- термобокс для пикнометров, бокс технологический с комплектом технологических трубопроводов с запорной арматурой, рукава гибкие высокого давления с быстроразъемными соединениями, кабель сетевой, держатель чашки весов, перчатки специальные для гирь, ключи для кранов пикнометров, разъёмов установки, |
- |
1 комплект |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
запасные части и принадлежности | ||
|
Руководство по эксплуатации и техническому обслуживанию |
ИВСТ.421562.001РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики установок
|
Характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 700 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 |
±0,1 |
Таблица 2-Основные технические характеристики установок
|
Наименование характеристики |
Значение | |
|
заводской номер 14-26-22 |
заводской номер 11-12-21 | |
|
1 |
2 |
3 |
|
Номинальный внутренний объем пикнометра, см3 |
500±50 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Условия эксплуатации: Диапазон давления жидкости, МПа |
от 0 до 6,5 | |
|
Диапазон температуры жидкости, °С |
от 0 до +70,0 | |
|
Температура окружающего воздуха, °С | ||
|
- при отборе пробы жидкости в пикнометры |
от -15,0 до +50,0 | |
|
- при взвешивании пикнометров |
от +15,0 до +25,0 | |
|
Маркировка взрывозащищенности: | ||
|
- манометра электронного для точных измерений |
0Ех ia IIB T6 Ga X | |
|
- термометра цифрового малогабаритного |
0Ех ia IIB T6 Ga X | |
|
Г абаритные размеры бокса технологического, мм, не более | ||
|
- длина |
620 |
1190 |
|
- ширина |
470 |
710 |
|
- высота |
350 |
400 |
|
Масса комплекта установки, кг, не более |
100 | |
|
Срок службы, лет |
10 | |
|
Наработка до отказа, ч, не менее |
25000 | |
