Номер по Госреестру СИ: 95259-25
95259-25 Датчики скорости и направления ветра ультразвуковые
(УЗ-200)
Назначение средства измерений:
Датчики скорости и направления ветра ультразвуковые УЗ-200 (далее - датчики УЗ-200) предназначены для автоматических измерений скорости и направления воздушного потока.

Внешний вид.
Датчики скорости и направления ветра ультразвуковые
Рисунок № 1
Программное обеспечение
Датчики УЗ-200 имеют встроенное программное обеспечение (далее - ПО) «UZ-200», которое обеспечивает работу, проверку состояния и настройку датчиков УЗ-200.
Уровень защиты программного обеспечения - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UZ-200 |
|
Номер версии (идентификационный номер) ПО |
26.ххХ) |
|
Цифровой идентификатор ПО |
- |
|
Обозначения «х» не относятся к метрологически значимой части ПО | |
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на этикетку корпуса датчиков УЗ-200, а также на титульные листы Руководства по эксплуатации МРАШ.416136.001 РЭ «Датчики скорости и направления ветра ультразвуковые УЗ-200. Руководство по эксплуатации» и Паспорта МРАШ.416136.001 ПС «Датчик скорости и направления ветра ультразвуковой УЗ-200. Паспорт» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе МРАШ.416136.001 РЭ «Датчики скорости и направления ветра ультразвуковые УЗ-200. Руководство по эксплуатации», раздел «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
МРАШ.416136.001 ТУ «Датчики скорости и направления ветра ультразвуковые УЗ-200. Технические условия».
ПравообладательАкционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: 8-(495) 640-74-25
E-mail: info@mm94.ru
Web-сайт: www.mm94.ru
Изготовитель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: 8-(495) 640-74-25
E-mail: info@mm94.ru
Web-сайт: www.mm94.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: 8-(495) 640-74-25
E-mail: info@mm94.ru
Web-сайт: www.mm94.ru
Конструкция датчиков УЗ-200 представляет собой герметичный компактный модуль с размещенными внутри платой управления, платой питания и расположенными наверху корпуса чувствительными элементами в виде двух пар ультразвуковых приемопередатчиков.
Принцип действия датчиков УЗ-200 основан на измерении времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей (приемопередатчики).
Датчики УЗ-200 состоят из вышеуказанных приемопередатчиков, ортогонально ориентированных в плоскости относительно друг друга. За один измерительный цикл происходит вычисление времени прохождения ультразвуковыми импульсами расстояния между передатчиком, генерирующим импульсы, и приемником, принимающим импульсы. Определение времени прохождения ультразвукового импульса между парами первичных измерительных преобразователей происходит в обоих направлениях. При отсутствии воздушного потока (ветра) значения временных интервалов между парами будут одинаковыми, если скорость ветра отлична от нуля, то в каждой паре одно из измеренных значений времени будет отличаться от другого вследствие влияния воздушного потока на скорость распространения ультразвуковых сигналов в воздухе. Сравнение полученных значений позволяет определить скорость и направление воздушного потока. Полученные значения преобразуют цифровой код в значения скорости и направления воздушного потока при помощи микропроцессора платы управления.
Датчики УЗ-200 имеют функцию обогрева каждой из ультразвуковых головок для эксплуатации в зимний период.
Датчики УЗ-200 могут применяться как самостоятельное оборудование, так и в составе метеопостов, метеостанций, автоматизированных дорожных метеостанций или в системах, осуществляющих мониторинг окружающей среды.
Информационный обмен с датчиками УЗ-200 осуществляется по цифровому интерфейсу RS-485.
Нанесение знака поверки на датчики УЗ-200 не предусмотрено. Заводской номер, состоящий из 6 арабских цифр, наносится на этикетку корпуса датчиков УЗ-200 типографским способом. Общий вид датчиков УЗ-200 представлен на рисунке 1. Место нанесения заводского номера и знака утверждения типа на датчики УЗ-200 представлено на рисунке 1.
Пломбирование датчиков УЗ-200 не предусмотрено.
утверждения
типа

Место нанесения заводского номера и знака

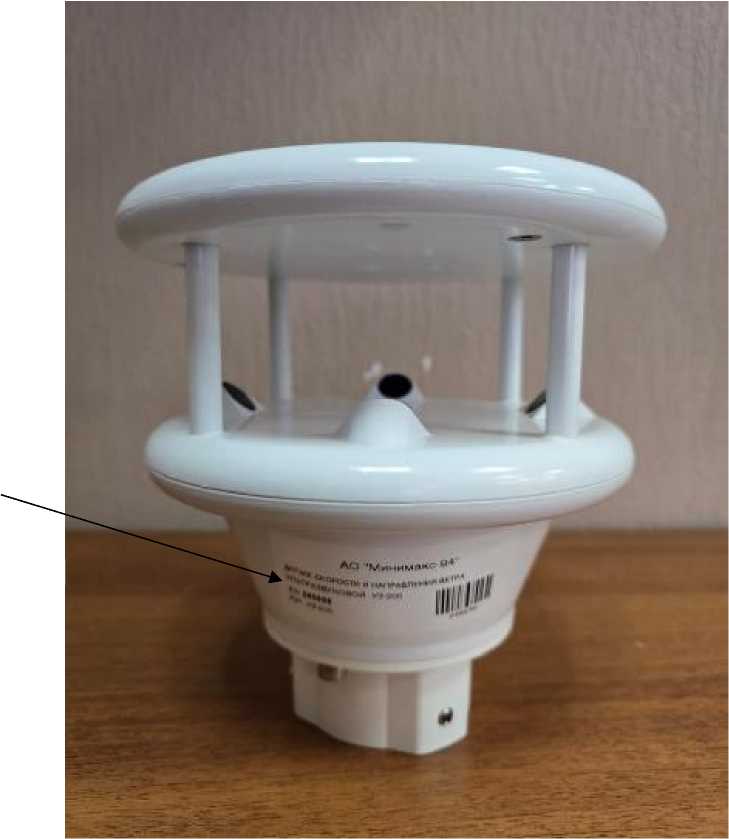

Рисунок 1 - Общий вид датчиков УЗ-200 с указанием места нанесения заводского номера и знака утверждения типа
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,2+0,05-V*) |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° |
|
*V - измеренное значение скорости воздушного потока, м/с | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: -высота -диаметр |
195 160 |
|
Масса, кг, не более |
1,1 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % -атмосферное давление, кПа |
от -60 до +60 до 100 от 50 до 110 |
|
Напряжение питания постоянного тока, В |
от 10 до 30 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Интерфейсы связи |
RS-485 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
