Номер по Госреестру СИ: 87785-22
87785-22 Датчики состояния поверхности дорожного полотна
(ДВПД-03)
Назначение средства измерений:
Датчики состояния поверхности дорожного полотна ДВПД-03 (далее - датчик ДВПД-03, датчики ДВПД-03) предназначены для автоматических измерений толщины слоя жидких атмосферных осадков на поверхности дорожного покрытия.
Внешний вид.
Датчики состояния поверхности дорожного полотна
Рисунок № 1
Внешний вид.
Датчики состояния поверхности дорожного полотна
Рисунок № 2
Внешний вид.
Датчики состояния поверхности дорожного полотна
Рисунок № 3
Внешний вид.
Датчики состояния поверхности дорожного полотна
Рисунок № 4
Общие сведения
Дата публикации - 20.04.2024
Срок свидетельства - 22.12.2027
Номер записи - 189792
ID в реестре СИ - 1404713
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Минимакс-94" (АО "Минимакс-94")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 1023
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 72
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№3247 от 2022.12.22 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1010 от 2024.04.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Датчики состояния поверхности дорожного полотна (ДВПД-03)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Минимакс-94" (АО "Минимакс-94")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67734-17 09.06.2027 |
Датчики осадков, ДО-02-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68052-17 20.07.2027 |
Датчики скорости воздушного потока, ДВС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79529-20 06.11.2025 |
Модули аналоговых сигналов, МАС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79600-20 20.11.2025 |
Датчики температуры дорожного покрытия, ДТД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
86285-22 27.07.2027 |
Датчики влажности и температуры грунта, ДВГ-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86809-22 20.09.2027 |
Датчики осадков, ДО-04 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87785-22 22.12.2027 |
Датчики состояния поверхности дорожного полотна, ДВПД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89805-23 25.08.2028 |
Датчики состояния дороги радиоканальные , ДСДР-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2) |
|
89970-23 11.09.2028 |
Датчики скорости ветра, ДВС-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89971-23 11.09.2028 |
Датчики направления ветра, ДВН-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93911-24 27.11.2029 |
Датчики интенсивности обледенения, ДИО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94014-24 05.12.2029 |
Датчики состояния поверхности дороги оптические, ДСДО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95259-25 21.04.2030 |
Датчики скорости и направления ветра ультразвуковые, УЗ-200 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Датчики состояния поверхности дорожного полотна (ДВПД-03)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СТАНДАРТ-12" (RA.RU.312808) | 943 | 236 | 943 | 0 | 0 | 103 | 103 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 80 | 71 | 9 | 0 | 80 | 71 | 9 |
Стоимость поверки Датчики состояния поверхности дорожного полотна (ДВПД-03)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДВПД-03 функционируют под управлением встроенного программного обеспечения (далее - ПО). Встроенное ПО обеспечивает управление датчиками ДВПД-03, позволяет осуществлять сбор, обработку и передачу данных в линии связи.
Конструкция датчиков ДВПД-03 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного ПО указаны в таблице 1.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование программного обеспечения |
Значение |
|
Идентификационное наименование ПО |
RSCS |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0 |
|
Цифровой идентификатор |
A0752915h* |
|
*контрольная сумма указана для версии 2.0.0 |
Знак утверждения типа
Знак утверждения типа наноситсяна кабель датчиков ДВПД-03 в виде наклейки, а также на титульные листы руководства по эксплуатации и паспорта датчиков ДВПД-03 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в главе 2 «Использование по назначению» руководства по эксплуатации МРАШ.408946.004 РЭ.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТехнические условия МРАШ.408946.004 ТУ «Датчики состояния поверхности дорожного полотна ДВПД-03. Технические условия».
ПравообладательАкционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: 8-(495) 640-74-25
Web-сайт: www.mm94.ru
E-mail: info@mm94.ru
Изготовитель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Адрес юридического лица: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Адрес места осуществления деятельности: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18
Телефон: 8-(495) 640-74-25
Web-сайт: www.mm94.ru
E-mail: info@mm94.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Россия, г. Санкт-Петербург, Московский проспект, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: 8-(495) 640-74-25
Web-сайт: www.mm94.ru
E-mail: info@mm94.ru
Конструкция датчиков ДВПД-03 представляет собой монолитный блок в форме усеченного конуса со встроенной электронной платой, на поверхности которой расположены электроды. Плата заливается компаундом. Для обеспечения электропитания и связи к плате подключен неразъемный сигнально питающий кабель.
Принцип действия датчиков ДВПД-03 основан на зависимости электрической емкости и проводимости между электродами, расположенными на верхней поверхности датчиков ДВПД-03, от состояния поверхности дорожного покрытия. Результаты измерения емкости и электрической проводимости между разными электродами обрабатываются по определенному алгоритму, в результате чего определяется толщина слоя жидких атмосферных осадков на поверхности дорожного покрытия, наличие воды, снега, льда, солевых растворов. Для измерения толщины слоя жидких атмосферных осадков и оценки состояния поверхности в датчике используются сенсорные элементы на основе графитовых электродов. Различные сочетания электродов используются для измерения толщины слоя жидких атмосферных осадков, а также для оценки качественного состояния поверхности (сухо, влажно, мокро, лед, наличие солевых растворов).
После усиления и предварительных преобразований сигналов с электродов они поступают на микроконтроллер. Микроконтроллер осуществляет обработку входных сигналов по заложенной в нем программе и формирует цифровые коды состояния поверхности, значения толщины слоя жидких атмосферных осадков. Далее информация передается на внешнее устройство обработки по интерфейсу RS-485.
Датчики ДВПД-03 выпускаются в двух исполнениях, отличающихся количеством электродов на передней поверхности датчика. У исполнения ДВПД-03.01 часть электродов заглублена в компаунд, у исполнения ДВПД-03.02 все электроды располагаются на передней поверхности датчика. Исполнение ДВПД-03 предназначено для дорог с небольшой загруженностью дорожного движения, исполнение ДВПД-03.02 предназначено для дорог с высокой загруженностью дорожного движения.
Общий вид датчиков ДВПД-03 (исполнения ДВПД-03.01, ДВПД-03.02) представлен на рисунках 1, 2. Схема расположения электродов на передней поверхности датчиков ДВПД-03 (исполнения ДВПД-03.01, ДВПД-03.02) представлена на рисунках 3, 4.
Нанесение знака поверки на датчик ДВПД-03 не предусмотрено.
Заводской номер, состоящий из 10 арабских цифр, наносится на кабель датчиков ДВПД-03 в виде наклейки. Места нанесения заводского номера и знака утверждения типа датчиков ДВПД-03 представлены на рисунке 1.
Пломбирование датчиков ДВПД-03 не предусмотрено.
места нанесения заводского номера и знака утверждения типа

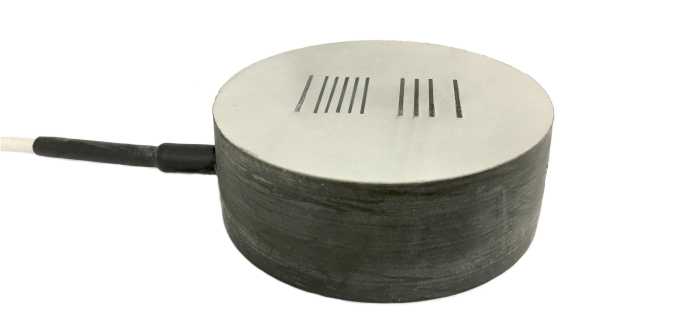

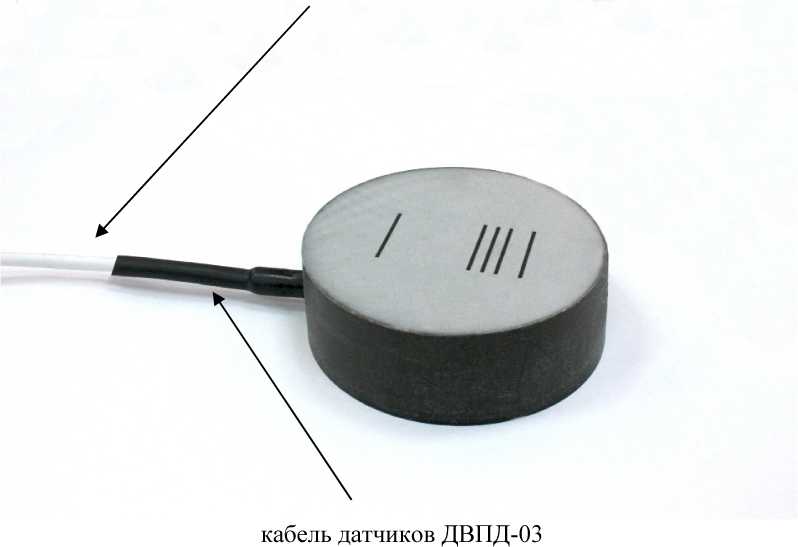

Рисунок 1 - Общий вид датчиков ДВПД-03 (исполнение ДВПД-03.01) с указанием мест нанесения заводского номера и знака утверждения типа
