Сведения о средстве измерений: 67734-17 Датчики осадков

Номер по Госреестру СИ: 67734-17
67734-17 Датчики осадков
(ДО-02-02)

Назначение средства измерений:
Датчики осадков ДО-02-02 предназначены для автоматических измерений количества атмосферных осадков.

сертификация программного обеспечения
Внешний вид. Датчики осадков, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики осадков
Рисунок № 1

Общие сведения

Дата публикации - 01.05.2025
Срок свидетельства - 09.06.2027
Номер записи - 159301
ID в реестре СИ - 381701
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, ДО-02-02,

Производитель

Изготовитель - Акционерное общество "Минимакс-94" (АО "Минимакс-94")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Бесплатный

Статистика

Кол-во поверок - 539
Выдано извещений - 52
Кол-во периодических поверок - 362
Кол-во средств измерений - 238
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Датчики осадков (ДО-02-02)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Минимакс-94" (АО "Минимакс-94")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67734-17
09.06.2027
Датчики осадков, ДО-02-02
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
68052-17
20.07.2027
Датчики скорости воздушного потока, ДВС-02
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
79529-20
06.11.2025
Модули аналоговых сигналов, МАС-02
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
2 года
79600-20
20.11.2025
Датчики температуры дорожного покрытия, ДТД-03
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
Первичная поверка до ввода в эксплуатацию
86285-22
27.07.2027
Датчики влажности и температуры грунта, ДВГ-01
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
86809-22
20.09.2027
Датчики осадков, ДО-04
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
87785-22
22.12.2027
Датчики состояния поверхности дорожного полотна, ДВПД-03
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
3 года
89805-23
25.08.2028
Датчики состояния дороги радиоканальные , ДСДР-01
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2)
89970-23
11.09.2028
Датчики скорости ветра, ДВС-03
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
89971-23
11.09.2028
Датчики направления ветра, ДВН-03
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
93911-24
27.11.2029
Датчики интенсивности обледенения, ДИО-01
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
94014-24
05.12.2029
Датчики состояния поверхности дороги оптические, ДСДО-01
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год
95259-25
21.04.2030
Датчики скорости и направления ветра ультразвуковые, УЗ-200
Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва)
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики осадков (ДО-02-02)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 277 124 153 7 277 124 153
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • ДО-02-02
  • 14 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311285)
  • ДО-02-02
  • 1 0 0 0 0 0 0
    ООО "СТАНДАРТ-12"
    (RA.RU.312808)
  • Нет модификации
  • 247 38 209 45 63 2 61

    Стоимость поверки Датчики осадков (ДО-02-02)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    7100 7100

    Программное обеспечение

    Датчики осадков ДО-02-02 имеют программное обеспечение «Регистратор осадков ДО-02-02» (ПО «Регистратор осадков ДО-02-02»), которое является автономным ПО. ПО «Регистратор осадков ДО-02-02» обеспечивает сбор, обработку, архивирование, прием и передачу данных.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

    Влияние ПО учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    do data.exe

    Номер версии (идентификационный номер) ПО

    не ниже 1.01

    Цифровой идентификатор ПО

    7a258c2f94726701f6f0f0d9395ffd35dcde36b5

    по алгоритму MD5


    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским методом и на корпус датчиков осадков ДО-02-02 в виде фирменной планки или этикетки.

    Лист № 3 Всего листов 3

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам осадков ДО-02-02

    ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

    Датчик осадков ДО-02-02.Технические условия» МРАШ.408948.002-02 ТУ

    Поверка

    Поверка

    осуществляется по документу МП 2551-0159-2016 «Датчики осадков ДО-02-02. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 12.09.2016 г.

    Основные средства поверки:

    Цилиндры «Klin» 2 класса точности, Регистрационный номер 33562-06.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и в паспорт.


    Изготовитель


    Акционерное общество «Минимакс-94» (АО «Минимакс-94»)
    ИНН 7709047435
    Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком.12а Фактический адрес: 127287, г. Москва, 2-я Хуторская ул., д.38А, стр. 1
    Телефон: (495) 640-74-25; Факс: (495) 640-74-26; E-mail: info@mm94.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
    Адрес: 190005, Санкт-Петербург, Московский пр., 19
    Телефон (812) 251-76-01; Факс (812) 713-01-14
    Web-сайт: www.vniim.ru; E-mail: info@vniim.ru

    Принцип действия датчиков осадков ДО-02-02 основан на преобразовании изменения интенсивности светового потока, поступающего от передатчика к приемнику при пересечении его частицами атмосферных осадков, в количество атмосферных осадков.

    Конструктивно датчики осадков ДО-02-02 представляют собой пылеводонепроницаемый корпус на котором размещена оптическая система, состоящая из 2 пар приёмников и передатчиков. Приёмник и передатчик каждой пары расположены на одной оптической оси, а пары (приёмник-передатчик) установлены под углом 90o по отношению друг к другу. Внутри корпуса размещены: устройство преобразования и регистрации и блок питания. Устройство преобразования и регистрации преобразовывает сигнал, поступающий от приёмников, в цифровой вид с последующей передачей данных по линиям связи.

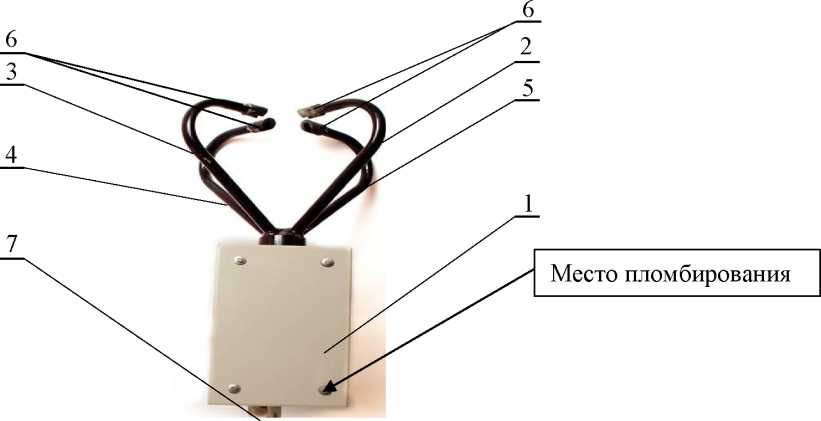

    Общий вид датчика осадков ДО-02-02 и схема пломбирования от несанкционированного доступа представлены на рисунке 1.

    Внешний вид. Датчики осадков (ДО-02-02), http://oei-analitika.ru

    Рисунок 1 - Общий вид и схема пломбирования датчиков осадков ДО-02-02

    1 - корпус, 2 - передатчик первого канала, 3 - передатчик второго канала,

    4 - приёмник первого канала, 5 - приёмник второго канала,

    6 - экран для защиты оптических элементов, 7 - гермоввод для подключения линии связи


    аблица 4 - Комплектность средства измерения

    Наименование

    Обозначение

    Количество

    Датчик осадков ДО-02-02

    МРАШ.408948.002-02

    1 шт.

    Руководство по эксплуатации

    МРАШ.408948.002-02 РЭ

    1 экз.

    Паспорт

    МРАШ.408948.002-02 ПС

    1 экз.

    Методика поверки

    МП 2551-0159-2016

    1 экз.

    Комплект монтажной арматуры.

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значения характеристики

    Минимальное измеряемое количество атмосферных осадков, мм

    0,2

    Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм

    ±(0,1+0,08Мизм)*

    *

    Мизм - измеренная величина осадков, мм

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значения характеристики

    Габаритные размеры, мм, не более

    -ширина

    250

    -высота

    610

    -длина

    250

    Масса, кг, не более

    4

    Электрическое питание от источника

    постоянного тока:

    - напряжение, В

    24 ± 1,2

    - ток, А, не более

    0,6

    Условия эксплуатации

    o

    -температура воздуха, C;

    от -40 до +50

    -относительная влажность воздуха, при температуре +40 oC, %

    от 0 до 100

    -атмосферное давление, гПа

    от 500 до 1100

    Средняя наработка на отказ, ч, не менее

    10 000

    Срок службы, лет, не менее

    8
