Номер по Госреестру СИ: 89805-23
89805-23 Датчики состояния дороги радиоканальные
(ДСДР-01)
Назначение средства измерений:
Датчики состояния дороги радиоканальные ДСДР-01 (далее - датчики ДСДР-01) предназначены для автоматических измерений температуры дорожного полотна.
Внешний вид.
Датчики состояния дороги радиоканальные
Рисунок № 1
Внешний вид.
Датчики состояния дороги радиоканальные
Рисунок № 2
Общие сведения
Дата публикации - 28.08.2023
Срок свидетельства - 25.08.2028
Номер записи - 191786
ID в реестре СИ - 1410649
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ДСДР-01-1-2,
Производитель
Изготовитель - Акционерное общество "Минимакс-94" (АО "Минимакс-94")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1738 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Датчики состояния дороги радиоканальные (ДСДР-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Минимакс-94" (АО "Минимакс-94")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67734-17 09.06.2027 |
Датчики осадков, ДО-02-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68052-17 20.07.2027 |
Датчики скорости воздушного потока, ДВС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79529-20 06.11.2025 |
Модули аналоговых сигналов, МАС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79600-20 20.11.2025 |
Датчики температуры дорожного покрытия, ДТД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
86285-22 27.07.2027 |
Датчики влажности и температуры грунта, ДВГ-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86809-22 20.09.2027 |
Датчики осадков, ДО-04 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87785-22 22.12.2027 |
Датчики состояния поверхности дорожного полотна, ДВПД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89805-23 25.08.2028 |
Датчики состояния дороги радиоканальные , ДСДР-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2) |
|
89970-23 11.09.2028 |
Датчики скорости ветра, ДВС-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89971-23 11.09.2028 |
Датчики направления ветра, ДВН-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93911-24 27.11.2029 |
Датчики интенсивности обледенения, ДИО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94014-24 05.12.2029 |
Датчики состояния поверхности дороги оптические, ДСДО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95259-25 21.04.2030 |
Датчики скорости и направления ветра ультразвуковые, УЗ-200 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Датчики состояния дороги радиоканальные (ДСДР-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Датчики состояния дороги радиоканальные (ДСДР-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДСДР-01 имеют встроенное программное обеспечение (далее - ПО) «DSDR-01», которое обеспечивает работу, проверку состояния и настройку датчиков ДСДР-01. ПО «DSDR-01» является полностью метрологически значимым.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSDR-01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на основание датчиков ДСДР-01 в виде этикетки, а также на титульные листы эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2 «Использование по назначению» Руководства по эксплуатации МРАШ.405226.001 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Технические условия МРАШ.405226.001 ТУ «Датчики состояния дороги
радиоканальные ДСДР-01».
ПравообладательАкционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: 8-(495) 640-74-25
Web-сайт: www.mm94.ru
E-mail: info@mm94.ru
Изготовитель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: 8-(495) 640-74-25
Web-сайт: www.mm94.ru
E-mail: info@mm94.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: 8-(495) 640-74-25
Web-сайт: www.mm94.ru
E-mail: info@mm94.ru
Конструктивно датчики ДСДР-01 представляют собой единый моноблочный прибор, состоящий из электроизмерительного и радиочастотного узлов с электропитанием от встроенной батареи. В верхней и нижней части корпуса устройства на расстоянии 50 мм друг от друга расположены встроенные температурные сенсоры. Датчики ДСДР-01 состоят из неразборного водонепроницаемого корпуса, выполненного из монолитной смеси на основе эпоксидной смолы с наполнителем, что обеспечивает прочность и хорошую передачу тепла от дорожного покрытия к двум температурным сенсорам, установленным внутри корпуса датчиков ДСДР-01. Дополнительный внешний сенсор температуры вынесен кабелем на 30 см от нижней поверхности корпуса (исполнения ДСДР-01-2-1, ДСДР-01-2-2). При эксплуатации датчики ДСДР-01 монтируются в дорожное полотно.
Датчики ДСДР-01 измеряют температуру на поверхности дорожного полотна и под поверхностью на глубинах 50 и 300 мм (в зависимости от исполнения датчика ДСДР-01).
Принцип действия температурных сенсоров датчиков ДСДР-01 основан на зависимости падения напряжения на p-n переходе от температуры. После обработки встроенным микроконтроллером измеренные значения передаются по радиоинтерфейсу через шлюз или базовую станцию на устройство сбора и хранения данных при наступлении очередного срока наблюдения. Сообщения с данными измерений передаются регулярными интервалами в автоматическом режиме. Для обмена информацией с датчиками ДСДР-01 используется приемопередающий модуль с радиоинтерфейсом - интерфейсный модуль РМ-ХХ, где ХХ аппаратная версия радиомодуля. Интерфейсный модуль позволяет организовать обмен данными с группой датчиков ДСДР-01, объединенных в одну радиосеть.
Датчики ДСДР-01 имеют четыре варианта исполнения, которые отличаются количеством сенсоров температуры, а также емкостью батареи: у исполнения ДСДР-01-1-1 два встроенных сенсора температуры и батарея стандартной емкости, исполнение ДСДР-01-2-1 имеет дополнительный выносной сенсор температуры и батарею стандартной емкости. У исполнения ДСДР-01-1-2 два встроенных сенсора температуры, а также батарея повышенной емкости, исполнение ДСДР-01-2-2 имеет дополнительный выносной сенсор температуры и батарею повышенной емкости.
Общий вид датчиков ДСДР-01 с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1, 2.
Нанесение знака поверки на датчик ДСДР-01 не предусмотрено. Заводской номер, состоящий из 10 арабских цифр, наносится на основание датчиков ДСДР-01 в виде этикетки.
Пломбирование датчиков ДСДР-01 не предусмотрено.
место нанесения заводского номера и знака утверждения типа место нанесения заводского номера и знака утверждения типа

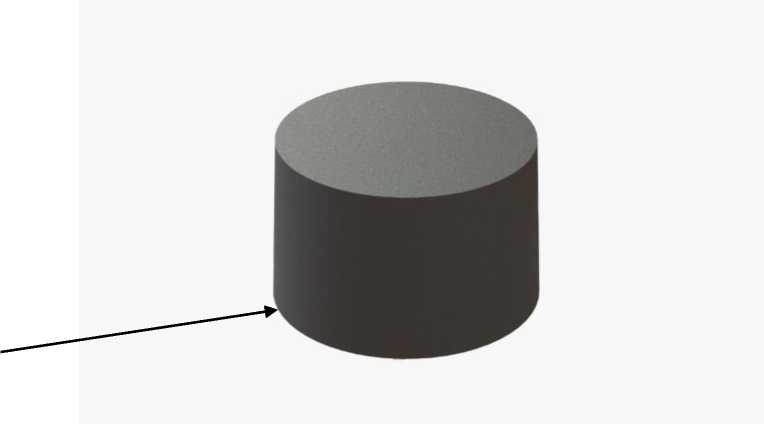

Рисунок 1 - Общий вид датчиков ДСДР-01 (исполнения ДСДР-01-1-1/ДСДР-01-1-2) с указанием мест нанесения заводского номера и знака утверждения типа

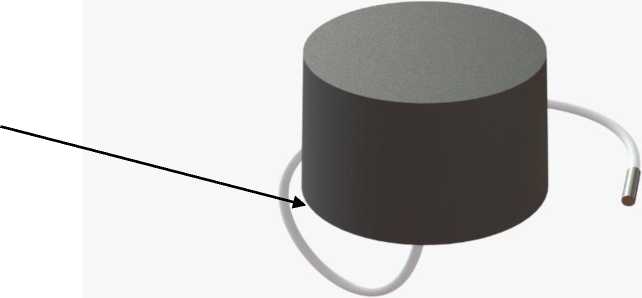

Рисунок 2 - Общий вид датчиков ДСДР-01 (исполнения ДСДР-01-2-1/ДСДР-01-2-2) с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 4 - Комплектность датчиков ДСДР-01
|
Наименование |
Обозначение |
Количество |
|
Датчик состояния дороги радиоканальный |
ДСДР-01-х* |
1 шт. |
|
Интерфейсный модуль** |
РМ-ХХ** |
1 шт. |
|
Руководство по эксплуатации*** |
МРАШ.405226.001 РЭ |
1 экз. |
|
Паспорт |
МРАШ. 405226.001 ПС |
1 экз. |
|
Примечание: *x - исполнение датчика ДСДР-01. **ХХ - аппаратная версия радиомодуля. Интерфейсный модуль поставляется по заказу. ***Печатная версия. Руководство по эксплуатации поставляется по заказу. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры дорожного полотна, °C |
от -60 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °C |
±0,15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: -высота -ширина -глубина |
55 85 85 |
|
Масса, кг, не более |
0,5 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP68 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет: -для ДСДР-01-1-1, ДСДР-01-2-1 -для ДСДР-01-1-2, ДСДР-01-2-2 |
1,5* 3* |
|
Интерфейсы связи интерфейсного модуля |
RS-485 |
|
Напряжение питания постоянного тока интерфейсного модуля, В |
от 10 до 20 |
|
Потребляемая мощность интерфейсного модуля, Вт, не более |
0,6 |
|
Диапазон частот радиопередатчика, МГц |
от 868,7 до 869,2 |
|
Максимальная мощность радиопередатчика, мВт |
100** |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % |
от -60 до +60 до 100 |
|
*Примечание: заявленный срок службы обеспечивается при интервале опроса датчика не чаще 1 раза в 30 минут; производится прослушивание эфира перед передачей (режим LBT) | |
