Конструктивно датчики ДИО-01 представляют собой моноблочный прибор, оснащенный герметичным электрическим соединителем для подключения датчиков ДИО-01.

Датчики ДИО-01 состоят из измерительного блока в виде четырехгранной пирамиды и основания с размещенными на нем электрическим разъемом и резьбовыми отверстиями для крепления.

Измерительный блок состоит из четырех идентичных плоских чувствительных элементов, на поверхности которых в результате воздействия внешних погодных факторов происходит образование слоя льда. Каждый чувствительный элемент представляет собой многослойную печатную плату с планарным емкостным электродом на внешнем слое, нагревательным элементом в промежуточных слоях и датчиком температуры с контактными площадками для подключения к основной плате на внутреннем слое. Емкостной электрод на внешнем слое изолирован от окружающей среды защитным диэлектрическим покрытием.

В нижней части измерительного блока расположена основная плата датчиков ДИО-01 с электронными компонентами. Все свободное пространство внутри измерительного блока заполнено диэлектрическим герметиком.

Основание датчиков ДИО-01 состоит из квадратного поддона, прикрепленного к основанию измерительного блока, и цилиндрической части с выведенным на нижний торец герметичным электрическим соединителем.

Принцип действия датчиков ДИО-01 основан на измерении диэлектрических параметров среды и температуры между планарными проводниками на поверхности чувствительных элементов. Измеренные значения анализируются встроенным микроконтроллером и пересчитываются в выходные пользовательские данные: текущую толщину слоя льда, качественное определение среды на поверхности чувствительных элементов, интенсивность обледенения во времени и накопленную толщину слоя льда с момента последнего сброса. Возможен как вывод максимального значения толщины слоя льда от всех чувствительных элементов датчиков ДИО-01, так и значений параметров по каждому из чувствительных элементов, включая первичные измеренные параметры.

Встроенные нагревательные элементы предназначены для очистки поверхности измерительного блока от наледи (по достижении заданного значения толщины слоя льда) автоматически или в ручном режиме. После завершения цикла оттаивания льда выводимое текущее значение толщины слоя льда сбрасывается, а расчетные значения интенсивности обледенения и накопленной толщины слоя льда экстраполируются на время оттаивания льда и продолжают учитываться при дальнейшем накоплении толщины слоя льда на датчике ДИО-01.

Датчики ДИО-01 могут применяться как самостоятельное оборудование, так и в составе метеопостов, метеостанций, автоматизированных дорожных метеостанций или в системах, осуществляющих мониторинг окружающей среды.

Информационный обмен с датчиками ДИО-01 осуществляется по цифровому интерфейсу RS-485.

Нанесение знака поверки на датчики ДИО-01 не предусмотрено. Заводской номер, состоящий из 10 арабских цифр, наносится на этикетку корпуса датчиков ДИО-01 типографским способом.

Общий вид датчиков ДИО-01 представлен на рисунке 1. Общий вид датчиков ДИО-01 с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунках 2-3.

Пломбирование датчиков ДИО-01 не предусмотрено.

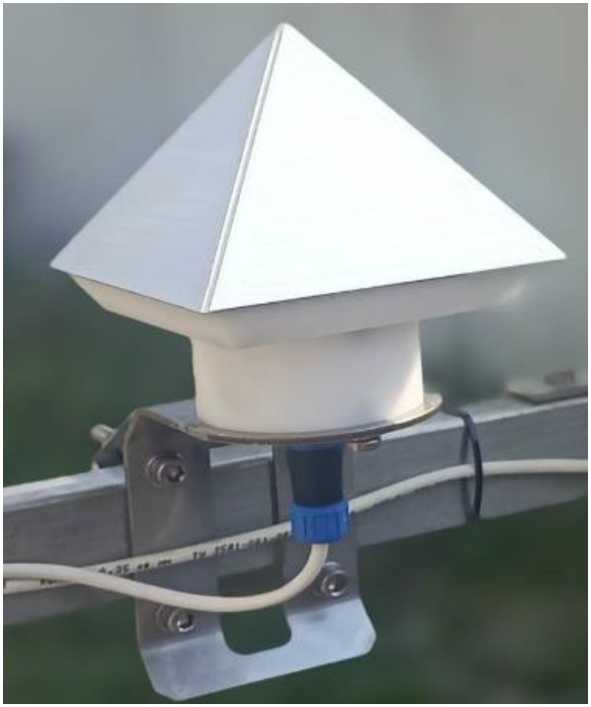

Рисунок 1 - Общий вид датчиков ДИО-01

место нанесения

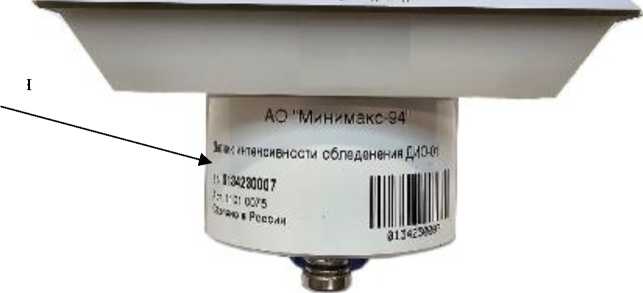

Рисунок 2 - Общий вид датчиков ДИО-01 с указанием места нанесения заводского номера и знака утверждения типа

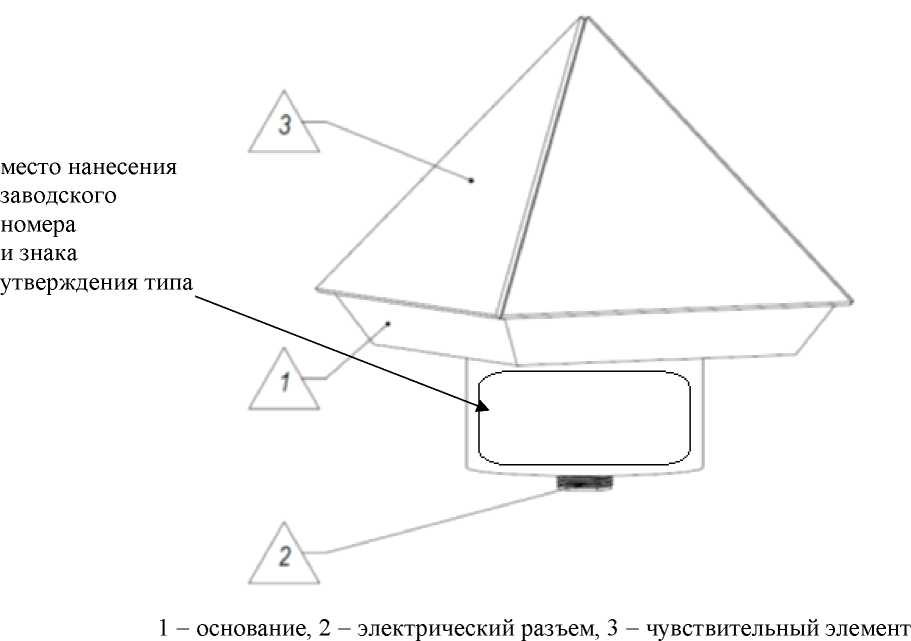

Рисунок 3 - Общий вид датчиков ДИО-01 с указанием составных частей, а также с указанием места нанесения заводского номера и знака утверждения типа

Таблица 5 - Комплектность датчиков ДИО-01

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности
