Номер по Госреестру СИ: 95059-25
95059-25 Анализаторы размеров частиц
(Litesizer DIA)
Назначение средства измерений:
Анализаторы размеров частиц Litesizer DIA (далее - анализаторы) предназначены для измерения размеров частиц, определения гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Внешний вид.
Анализаторы размеров частиц
Рисунок № 1
Внешний вид.
Анализаторы размеров частиц
Рисунок № 2
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196811
ID в реестре СИ - 1424613
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Анализатор размеров частиц Litesizer DIA, модели 500, Анализатор размера частиц Litesizer DIA 500,
Производитель
Изготовитель - "Anton Paar GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№630 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы размеров частиц (Litesizer DIA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Anton Paar GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81074-20 31.12.2025 |
Анализаторы плотности DMA HPM, "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
85232-22 11.04.2027 |
Плотномеры, DMA "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
85834-22 09.06.2027 |
Анализаторы размера частиц, PSA "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
87289-22 10.11.2027 |
Вискозиметры, SVM 1001 "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
90082-23 04.10.2028 |
Анализаторы содержания спирта в жидкости, Alcolyzer "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
95059-25 28.03.2030 |
Анализаторы размеров частиц, Litesizer DIA "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
95401-25 30.04.2030 |
Спектрометры инфракрасные с преобразованием Фурье, Lyza "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Анализаторы размеров частиц (Litesizer DIA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 2 | 2 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы размеров частиц (Litesizer DIA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение Anton Paar Kalliope (далее - ПО) анализаторов является метрологически значимым и содержит все необходимые настроечные файлы и константы, необходимые для правильной работы анализаторов.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anton Paar Kalliope |
|
Номер версии (идентификационный номер) ПО1), не ниже |
З.х.х |
|
Цифровой идентификатор ПО |
- |
|
1) х - цифра от 0 до 9. |
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализатор размеров частиц Litesizer DIA. Руководство по эксплуатации», п. 6. «Выполнение измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия «Anton Paar GmbH», Австрия.
Правообладатель«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20 A-8054 Graz, Austria
Телефон: +43 316 25 70
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Изготовитель
«Anton Paar GmbH», АвстрияАдрес: Anton-Paar-Str. 20 A-8054 Graz, Austria
Телефон: +43 316 25 70
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Испытательный центр
Общество с ограниченной ответственностью «Центр Метрологии Сертификации КарТест» (ООО «ЦМС КарТест»)Адрес: 129323, г. Москва, ул. Сельскохозяйственная, д. 43, стр. 1, помещ. 22 - 25
Тел./Факс: (495) 935-97-77
E-mail: https://cms-cartest.ru
Правообладатель
«Anton Paar GmbH», АвстрияАдрес: Anton-Paar-Str. 20 A-8054 Graz, Austria
Телефон: +43 316 25 70
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Принцип действия анализаторов основан на методе динамического анализа изображений. Стробоскопическая вспышка в импульсном режиме подсвечивает кювету с непрерывно движущимся образцом, а установленная камера, оснащенная одним или несколькими объективами, с высокой частотой кадров фиксирует проекции теней частиц в виде изображений. Полученные изображения анализируются программными методами.
Конструктивно анализаторы представляют собой единый основной блок, объединяющий в себя оптическую систему и элементы управления, а также интерфейсы подключения внешних ресурсов. К основному блоку подключаются модули для жидкостного (Liquid Flow), воздушного (Dry Jet) и гравитационного (Free Fall) диспергирования образцов.
Принцип функционирования модуля жидкостного (Liquid Flow) диспергирования заключается в непрерывной циркуляции образца в жидкой среде через измерительную кювету под действием встроенного центробежного насоса. Для повышения эффективности диспергирования применяется механическое перемешивание, а также обработка образца ультразвуком.
Принцип функционирования модуля воздушного (Dry Jet) диспергирования заключается в подаче сухого образца из воронки на вибрирующий лоток, откуда образец попадает в форсунку, в которую подается сжатый воздух. Под действием заранее заданного давления сжатого воздуха образец диспергируется, а частицы пролетают в измерительную кювету, откуда впоследствии удаляются пылесосом.
Принцип функционирования модуля гравитационного (Free Fall) диспергирования образцов заключается в подаче сухого образца из воронки на вибрирующий лоток, откуда образец под действием силы тяжести падает через измерительную кювету в поддон, откуда может быть удален после измерения.
К настоящему типу средств измерений относятся анализаторы следующих моделей: 100, 500, 700.
К анализаторам может быть подключено следующее дополнительное оборудование: компрессоры, пылесосы, фильтры водяные, фильтры воздушные, автоподатчик проб.
Маркировочная табличка с указанием модели и серийного номера анализатора расположена в правом нижнем углу задней панели анализатора. Серийный номер имеет цифровой формат, наносится типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.
Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

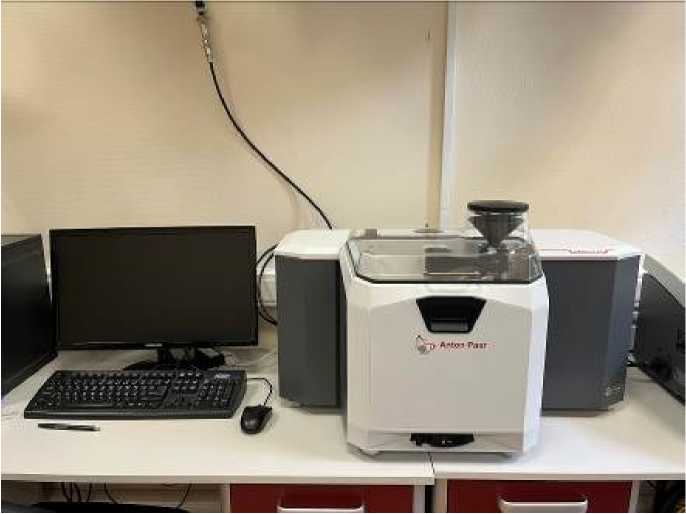

Рисунок 1 - Общий вид анализатора размеров частиц Litesizer DIA
Место нанесения серийного номера

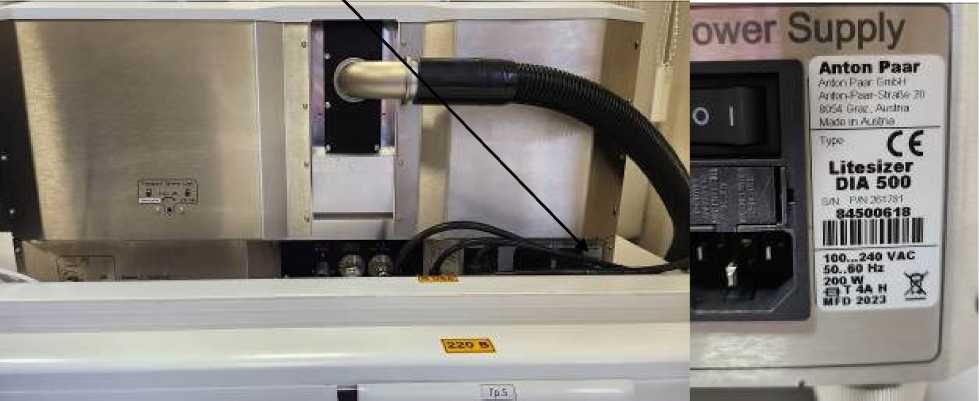

Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
100 |
500 |
700 | |
|
Диапазон измерений размеров частиц, мкм:
|
от 10 до 2500 от 10 до 3500 от 10 до 3500 |
от 1 до 2500 от 10 до 3500 от 10 до 3500 |
от 1 до 2500 от 10 до 3500 от 10 до 3500 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц для D50*, % |
±10 | ||
|
* D50, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц) | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
100 |
500 |
700 | |
|
Диапазон показаний размеров частиц, | |||
|
мкм: | |||
|
- модуль Liquid Flow |
от 10 до 2500 |
от 0,8 до 2500 |
от 0,5 до 2500 |
|
- модуль Dry Jet |
от 10 до 5000 |
от 0,8 до 5000 |
от 0,5 до 5000 |
|
- модуль Free Fall |
от 10 до 16000 |
от 0,8 до 16000 |
от 0,5 до 16000 |
|
Масса без модуля диспергирования, кг, не более |
41 | ||
|
Габаритные размеры (Д*Ш*В) без модуля диспергирования, мм, не более |
400x790x290 | ||
|
Условия эксплуатации:
|
от +15 до +25 | ||
|
не более |
75 | ||
|
Наименование характеристики |
Значение для модели | ||
|
100 |
500 |
700 | |
|
Напряжение питания, В |
от 100 до 240 | ||
|
Частота однофазной сети переменного тока, Гц |
от 50 до 60 | ||
|
Потребляемая мощность, Вт, не более |
200 | ||
