Номер по Госреестру СИ: 87289-22
87289-22 Вискозиметры
(SVM 1001)
Назначение средства измерений:
Вискозиметры SVM 1001 (далее - вискозиметры) предназначены для измерений кинематической вязкости жидкости в условиях лаборатории, а также в полевых условиях при комплектации аккумулятором.
Внешний вид.
Вискозиметры
Рисунок № 1
Внешний вид.
Вискозиметры
Рисунок № 2
Внешний вид.
Вискозиметры
Рисунок № 3
Внешний вид.
Вискозиметры
Рисунок № 4
Программное обеспечение
Вискозиметры оснащены встроенным программным обеспечением (ПО), предназначенное для управления их работой и процессом измерений, а также для хранения и обработки полученных результатов.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Встроенное | |
Идентификационное наименование ПО |
SW |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.3 |
Влияние ПО учтено при нормировании метрологических характеристик средства измерения.
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации вискозиметров типографским способом или на корпус вискозиметров в виде наклейки. Место нанесения знака утверждения приведено на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Проведение измерений» руководства по эксплуатации «Вискозиметры SVM 1001».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;
Стандарт предприятия «Anton Paar GmbH».
Правообладатель«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20 A-8054 Graz / Austria
Телефон: +43 (0) 316 257-0
Факс: +43 (0) 316 257-257
Web-сайт: www.anton-paar.com
E-mail: info@anton-paar.com
Изготовитель
«Anton Paar GmbH», АвстрияАдрес: Anton-Paar-Str. 20 A-8054 Graz / Austria
Телефон: +43 (0) 316 257-0
Факс: +43 (0) 316 257-257
Web-сайт: www.anton-paar.com
E-mail: info@anton-paar.com
Испытательный центр
научно-Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологии им. Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
«Anton Paar GmbH», АвстрияАдрес: Anton-Paar-Str. 20 A-8054 Graz / Austria
Телефон: +43 (0) 316 257-0
Факс: +43 (0) 316 257-257
Web-сайт: www.anton-paar.com
E-mail: info@anton-paar.com
Принцип действия вискозиметра основан на измерении скорости вращения измерительного ротора (внутреннего ротора), помещённого в цилиндр (внешний ротор), заполненного образцом исследуемой жидкости и вращающегося с постоянной скоростью.
Заданная температура жидкости поддерживается электронным термостатом. Внутренний ротор представляет собой полый титановый цилиндр. Благодаря своей малой плотности, измерительный ротор центрируется в более плотной исследуемой жидкости под действием выталкивающей силы. Между наружным и внутренним роторами образуется измерительный зазор. В осевом направлении внутренний ротор удерживается встроенным постоянным магнитом, который вращается вместе с ротором и создаёт вращающееся магнитное поле. Магнитное поле возбуждает вихревые потоки в наружном медном корпусе и формирует импульсный сигнал частоты вращения внутреннего ротора.
Скорость вращения ротора определяется взаимодействием двух вращающих моментов:
-
- разгоняющий момент связан с действием усилия сдвига со стороны вращающегося образца исследуемой жидкости и, следовательно, пропорционален разности скоростей вращения внешнего и внутреннего роторов;
-
- тормозящий момент обеспечивает возбужденные вихревые потоки.
Импульсный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерения высвечивается на сенсорном дисплее в единицах вязкости.
Конструктивно вискозиметры состоят из ячейки измерения вязкости жидкости, электронного термостата, блока обработки измерительной информации, сенсорного дисплея, конструктивно объединённых в одном корпусе.
Вискозиметры выпускаются в модификациях: 1001 и 1001 Simple Fill, которые отличаются наличием или отсутствием возможности автоматического ввода образца в измерительную ячейку и автоматической очистки.
Модификации различаются модулем ввода образца и наличием воздушного насоса в модификации 1001 Simple Fill.

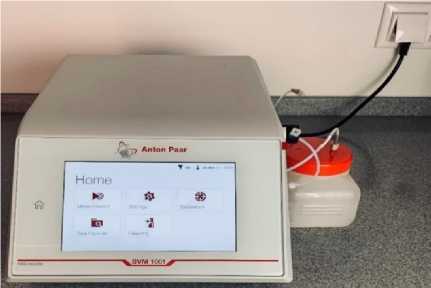

Общий вид вискозиметров приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

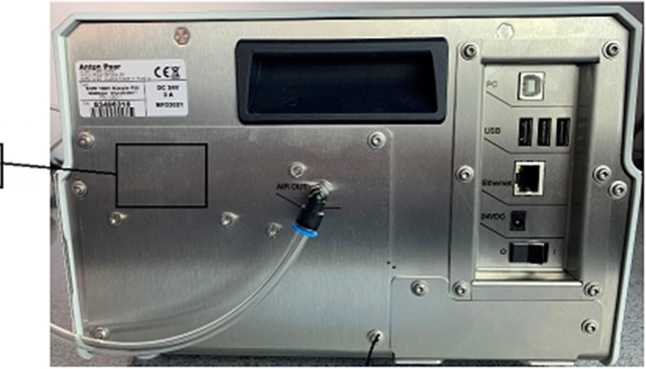

Заводской номер наносится на заднюю сторону вискозиметра (рисунок 2) методом трафаретной печати.
Пломбирование вискозиметров не предусмотрено.
а)
Ногле
Рисунок 1 - Общий вид вискозиметров:
а - SVM 1001 модификации 1001; б - SVM 1001 модификации 1001 Simple Fill
Место нанесения знака утверждения типа

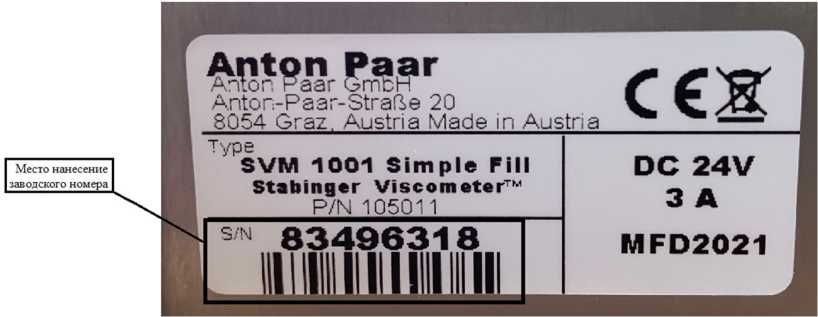

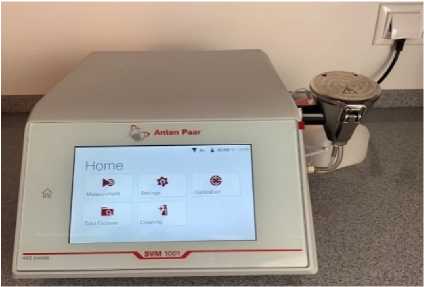

Рисунок 2 - Маркировка вискозиметров
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | |
1001 |
1001 Simple Fill | |
Диапазон измерений кинематической вязкости, мм2/с |
от 0,3 до 5000 | |
Пределы допускаемой относительной погрешности измерения вязкости, % |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | |
1001 |
1001 Simple Fill | |
Диапазон рабочих температур, °С 1) |
от 15 до 100 | |
Объем образца, см3 |
1,5 |
3,5 |
Масса, кг, не более |
5,6 |
6,6 |
Габаритные размеры, мм, не более | ||
180 |
205 | |
- высота | ||
- ширина |
265 |
330 |
- длина |
365 |
365 |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
230 ± 23 | |
- частота переменного тока, Гц |
50 ± 0,5 | |
Условия эксплуатации: | ||
- диапазон температуры окружающего воздуха, °С |
от + 15 до + 30 | |
- относительная влажность воздуха, %, не более |
80 | |
Потребляемая мощность, В^А, не более |
250 | |
Максимальное давление испытуемого образца, МПа |
1,0 | |
Срок службы, лет, не менее |
10 | |
Средняя наработка до отказа, ч, не менее |
35000 | |
1) температурный диапазон зависит от заявки заказчика, но не более чем указанный |
