Сведения о средстве измерений: 85232-22 Плотномеры

Номер по Госреестру СИ: 85232-22
85232-22 Плотномеры
(DMA)

Назначение средства измерений:
Плотномеры DMA (далее - плотномеры) предназначены для измерений плотности жидкостей в условиях лаборатории. Плотномеры DMA модификаций DMA 4501, DMA 5001 могут применяться в качестве рабочих эталонов в соответствии с государственной поверочной схемой для средств измерений плотности.

сертификация программного обеспечения
Внешний вид. Плотномеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Плотномеры
Рисунок № 1
Внешний вид. Плотномеры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Плотномеры
Рисунок № 2
Внешний вид. Плотномеры, http://oei-analitika.ru рисунок № 3
Внешний вид.
Плотномеры
Рисунок № 3
Внешний вид. Плотномеры, http://oei-analitika.ru рисунок № 4
Внешний вид.
Плотномеры
Рисунок № 4

Общие сведения

Дата публикации - 15.04.2022
Срок свидетельства - 11.04.2027
Номер записи - 187261
ID в реестре СИ - 1398812
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Плотномер DMA, модификации DMA 4501, Плотномер DMA, модификации DMA 4101, модификация DMA 4501, модификация DMA 4101, модификации DMA 4101, мод. DMA 4501, мод. DMA 4101, мод. DMA 4100, DMA4101, DMA, модификация DMA 4501, DMA, DMA4101, DMA 5001, DMA 4501, DMA 4500M, DMA 4101,

Производитель

Изготовитель - "Anton Paar GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 143
Выдано извещений - 0
Кол-во периодических поверок - 71
Кол-во средств измерений - 92
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№928 от 2022.04.11 ПРИКАЗ_Об утверждении типов средств измерений (24)

Наличие аналогов СИ: Плотномеры (DMA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Anton Paar GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81074-20
31.12.2025
Анализаторы плотности DMA HPM,
"Anton Paar GmbH" (АВСТРИЯ )
ОТ
МП
1 год
85232-22
11.04.2027
Плотномеры, DMA
"Anton Paar GmbH" (АВСТРИЯ )
ОТ
МП
1 год
85834-22
09.06.2027
Анализаторы размера частиц, PSA
"Anton Paar GmbH" (АВСТРИЯ )
ОТ
МП
1 год
87289-22
10.11.2027
Вискозиметры, SVM 1001
"Anton Paar GmbH" (АВСТРИЯ )
ОТ
МП
1 год
90082-23
04.10.2028
Анализаторы содержания спирта в жидкости, Alcolyzer
"Anton Paar GmbH" (АВСТРИЯ )
ОТ
МП
1 год
95059-25
28.03.2030
Анализаторы размеров частиц, Litesizer DIA
"Anton Paar GmbH" (АВСТРИЯ )
ОТ
МП
1 год
95401-25
30.04.2030
Спектрометры инфракрасные с преобразованием Фурье, Lyza
"Anton Paar GmbH" (АВСТРИЯ )
ОТ
МП
1 год

Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.

Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».

Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".

Бесплатный

Кто поверяет Плотномеры (DMA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • DMA 4501
  • DMA 5001
  • 35 31 4 0 21 20 1
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • модификации DMA 4101
  • DMA 4101
  • мод. DMA 4101
  • DMA4101
  • мод. DMA 4100
  • 13 2 11 0 13 2 11
    АО "НИЦПВ"
    (RA.RU.311409)
  • Плотномер DMA, модификации DMA 4501
  • Плотномер DMA, модификации DMA 4101
  • DMA 4501
  • 16 16 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • DMA 4101
  • DMA 4501
  • 4 1 3 0 4 1 3
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • DMA 4501
  • 2 0 2 0 2 0 2
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • DMA, DMA4101
  • DMA, модификация DMA 4501
  • модификация DMA 4101
  • модификация DMA 4501
  • 12 0 12 0 12 0 12
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • DMA 4101
  • 3 0 3 0 3 0 3
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • DMA 4101
  • DMA 4500M
  • 3 3 0 0 3 3 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • DMA 4501
  • DMA 4101
  • мод. DMA 4501
  • DMA 5001
  • 9 1 8 0 9 1 8
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • DMA 5001
  • DMA 4501
  • 33 1 16 17 0 20 10 10
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • мод. DMA 4501
  • модификация DMA 4501
  • DMA 4501
  • 3 0 3 0 3 0 3
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • DMA 4501
  • 1 0 1 0 1 0 1
    ООО "АВРОРА СЕРВИС"
    (RA.RU.314873)
  • DMA 4101
  • 2 2 0 0 0 0 0
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • мод. DMA 4101
  • 1 1 0 1 0 1 0 1
    ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
    (RA.RU.311467)
    РСТ
  • мод. DMA 4501
  • 4 1 0 4 0 4 0 4
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • DMA 4501
  • 1 0 1 0 1 0 1
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • DMA 4501
  • 1 0 1 0 1 0 1

    Стоимость поверки Плотномеры (DMA)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    6650 6650

    Программное обеспечение

    Плотномеры имеют встроенное программное обеспечение. Оно осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.

    ПО устанавливается при изготовлении плотномеров. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

    Влияние ПО на метрологические характеристики учтено при их нормировании.

    Уровень защиты программного обеспечения «высокий» в соответствии с          Р

    50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО: - модификация DMA 4101

    DMA 4101

    - модификация DMA 4501

    DMA 4501

    - модификация DMA 5001

    DMA 5001

    Номер версии (идентификационный номер) ПО: - модификация DMA 4101

    не ниже 2.0.0

    - модификация DMA 4501

    не ниже 2.0.0

    - модификация DMA 5001

    не ниже 2.0.0

    Цифровой идентификатор ПО (контрольная сумма

    Недоступно пользователю

    исполняемого кода)


    Знак утверждения типа

    Знак утверждения типа

    наносится на заднюю панель плотномера с помощью отдельной наклейки или на информационную этикетку и на титульный лист руководства по эксплуатации типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Выполнение измерений» руководства по эксплуатации на плотномеры DMA 4101, DMA4501, DMA5001.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к плотномерам DMA

    Приказ Росстандарта от 01 ноября 2019 г. № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности

    Техническая документация изготовителя «Anton Paar GmbH»

    Изготовитель

    «Anton Paar GmbH», Австрия
    Адрес: Anton-Paar-Str. 20 A-8054 Graz / Austria - Europe
    Телефон: +43 316 257-0
    Факс: +43 316 257-257
    E-mail: info@anton-paar.com
    Web-сайт: www.anton-paar.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» Адрес: 117418, г. Москва, Нахимовский проспект, 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-cafrr: www.rostest.ru

    Конструктивно плотномеры выполнены в едином корпусе с чувствительным элементом, электронным блоком, электронным термостатом, сенсорным дисплеем.

    Конструкция плотномеров позволяет подключение принтера для печати отчетов об измерениях, дополнительной клавиатуры и мыши.

    Подача пробы жидкости осуществляется с помощью шприца либо автоподатчика (дополнительная опция).

    Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной образцом испытуемой жидкости.

    Собственные колебания чувствительного элемента поддерживаются с помощью электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерений плотности высвечивается на дисплее.

    К данному типу плотномеров относятся плотномеры модификаций DMA 4101, DMA 4501, DMA 5001, отличающиеся функциональными возможностями.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеющуюся табличку и имеет цифровое обозначение.

    Общий вид плотномеров представлен на рисунках 1 -3.

    Внешний вид. Плотномеры (DMA), http://oei-analitika.ru

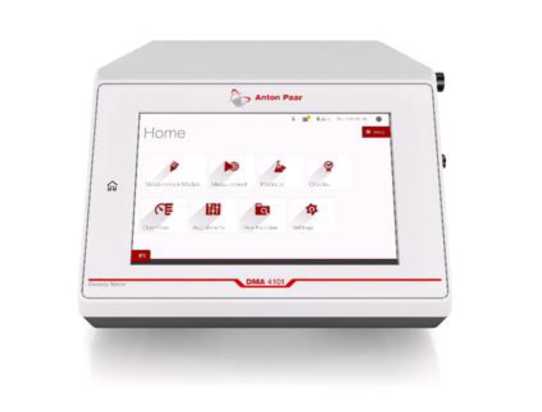

    Рисунок 1 - Общий вид плотномеров DMA 4101

    Внешний вид. Плотномеры (DMA), http://oei-analitika.ru

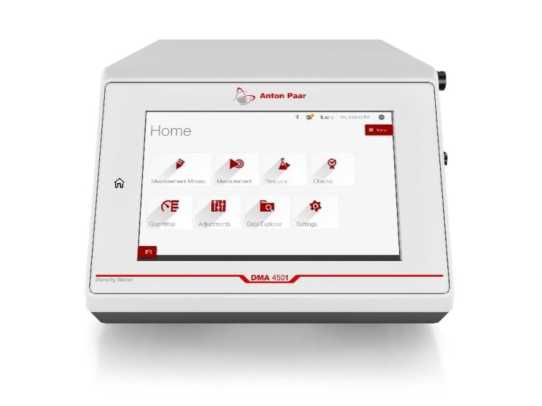

    Рисунок 2 - Общий вид плотномеров DMA 4501

    Внешний вид. Плотномеры (DMA), http://oei-analitika.ru

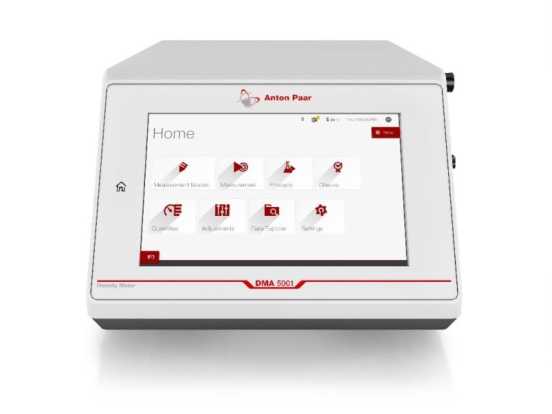

    Рисунок 3 - Общий вид плотномеров DMA 5001

    Внешний вид. Плотномеры (DMA), http://oei-analitika.ru

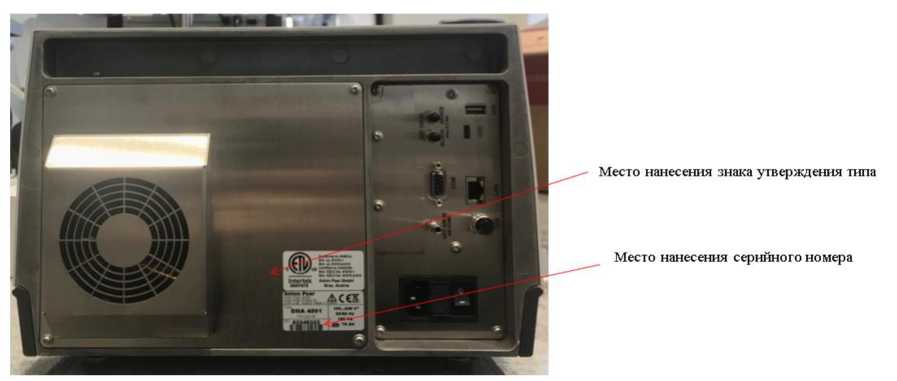

    Рисунок 4 - Место нанесения серийного номера и знака утверждения типа плотномеров DMA модификаций DMA 4101, DMA 4501, DMA 5001

    Пломбирование плотномеров не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Плотномер DMA

    модификации DMA 4101, или DMA 4501, или DMA 5001

    1 шт.

    Шнур электропитания

    -

    1 шт.

    Набор ЗИП

    -

    1 компл.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений плотности, г/см3

    от 0,65 до 1,80

    Пределы допускаемой абсолютной погрешности измерений

    плотности, г/см3

    - модификация DMA 4101

    ±0,0001

    - модификация DMA 4501

    ±0,00005

    - модификация DMA 5001

    ±0,00004

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Дискретность отчета показаний плотности, г/см3

    - модификация DMA 4101

    0,00005

    - модификация DMA 4501

    0,000001

    - модификация DMA 5001

    0,000001

    Рабочий диапазон температур в измерительной ячейке, °С

    От 0 до 100

    Дискретность отсчета показаний температуры, °С - модификация DMA 4101

    0,01

    - модификация DMA 4501

    0,01

    - модификация DMA 5001

    0,001

    Габаритные размеры (высотахширинахдлина), мм, не более

    230x347x526

    Масса, кг, не более

    22,5

    Параметры электрического питания: напряжение переменного тока, В

    от 198 до 242

    - частота переменного тока, Г ц

    от 49 до 51

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +35

    - относительная влажность воздуха, %

    от 30 до 80
