Принцип действия анализаторов основан на измерении угловой зависимости интенсивности рассеянного света при прохождении лазерного луча от источника излучения через кювету с постоянно циркулирующим образцом (в случае диспергирования в жидкости) или через поток частиц порошкообразного материала (в случае воздушного диспергирования). При помощи многоэлементных фоточувствительных детекторов регистрируется индикатриса рассеяния лазерного луча, из которой в результате расчета по теории Ми или приближению Фраунгофера определяется размер частиц, представленный в виде диаметра сфер эквивалентного объема. Для определения размеров частиц диаметром более 500 микрометров применяется метод динамического анализа изображений, при котором лазерный луч от источника излучения проходит через кювету с образцом и попадает на светочувствительную матрицу камеры, фиксирующую изображения проекций частиц. В качестве источника лазерного излучения используются твердотельные лазерные диоды.

Конструктивно анализатор представляет собой настольный лабораторный прибор, состоящий из оптической измерительной системы и модулей диспергирования, жестко закрепленных в едином корпусе и изолированных от внешней среды поднимаемым верхним кожухом. Измерительная система представлена одним или несколькими источниками излучения, блоком светочувствительных детекторных элементов и камерой со светочувствительной матрицей.

Анализаторы выпускаются в 9 модификациях, отличающихся диапазоном измерений, модулями диспергирования и комплектацией: PSA 990 L, PSA 990 D, PSA 990 LD, PSA 1090 L, PSA 1090 D, PSA 1090 LD, PSA 1190 L, PSA 1190 D, PSA 1190 LD, где числовой индекс указывает на диапазон измерения, а буквенный - на установленные модули диспергирования (L - модуль диспергирования в жидкости, D - модуль воздушного (сухого) диспергирования, LD -модули диспергирования и в жидкости, в воздухе).

При работе жидкостного модуля образец диспергируется в воде или другом растворителе в емкости, оснащенной программно-управляемой лопастной мешалкой и встроенным источником ультразвукового излучения, непрерывно прокачивается по шлангам через проточную кварцевую кювету при помощи двух перистальтических насосов. Модуль воздушного диспергирования представлен двумя вариантами исполнения (в зависимости от модели анализатора): диспергирование сжатым воздухом или в режиме свободного падения.

Диспергирование сжатым воздухом происходит в трубке Вентури под давлением, создаваемым внешним источником (компрессором). Подача образца в трубку производится с виброплатформы через воронку с желобом. Удаление отработанной пробы из корпуса анализатора проводится при помощи вакуумного очистителя. Режим свободного падения реализован посредством перемещения образца с виброплатформы по желобу, открытый конец которого расположен над лучом лазера, сфокусированным на светочувствительной матрице камеры. Под действием гравитации частицы проходят через лазерный луч и падают в съемный лоток.

В программном обеспечении анализаторов предусмотрены программы измерений в соответствии с международными и национальными стандартами ISO 13320:2020, USP 429, ASTM B822-20, ASTM D4464-15 (2020), ASTM E2316-14 (2019).

К анализаторам может быть подключено следующее дополнительное оборудование: компрессоры, вакуумные очистители, фильтры водяные, фильтры воздушные, автоподатчик проб, регенератор растворителей, ячейка малого объема, инертные к органическим растворителям шланги, насос для автоматического наполнения системы из емкости, второй измерительный контур.

Маркировочная табличка с серийным номером расположена в правом нижнем углу задней стенки корпуса анализатора. Серийный номер имеет цифровой формат, нанесен типографским способом.

Нанесение знака поверки на анализаторы не предусмотрено.

Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

Общий вид анализаторов представлен на рисунке 1. Место нанесения заводского номера показано на рисунке 2.

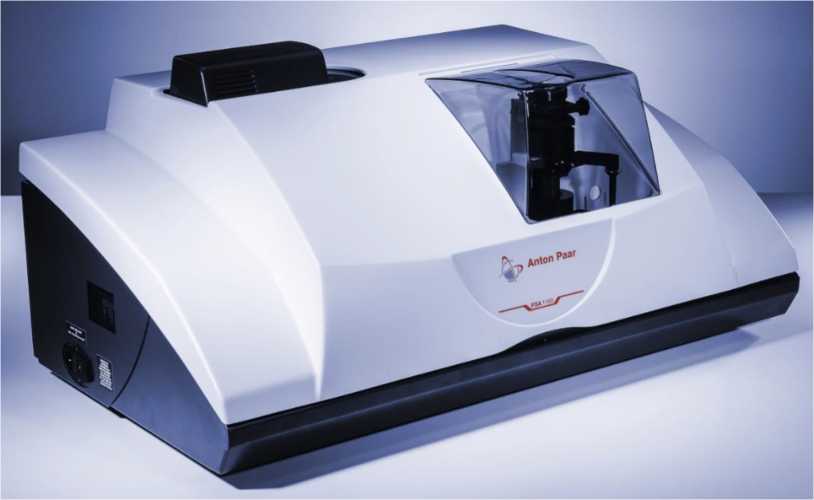

Рисунок 1 - Общий вид анализаторов размера частиц PSA

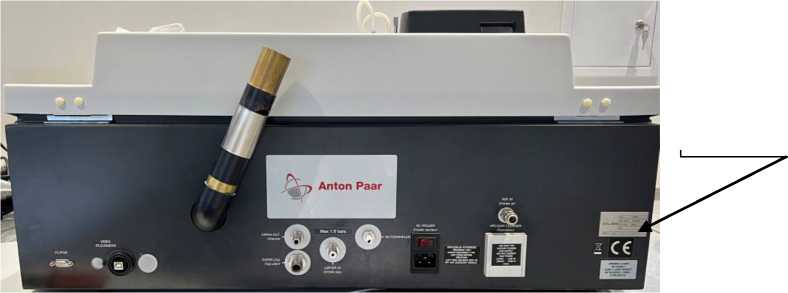

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера на анализаторы размера частиц PSA

Таблица 4 - Комплектность

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3
