Номер по Госреестру СИ: 90082-23
90082-23 Анализаторы содержания спирта в жидкости
(Alcolyzer)
Назначение средства измерений:
Анализаторы содержания спирта в жидкости Alcolyzer (далее - анализаторы) предназначены для измерений объёмной доли этанола в алкогольной продукции в условиях лабораторий.
Внешний вид.
Анализаторы содержания спирта в жидкости
Рисунок № 1
Внешний вид.
Анализаторы содержания спирта в жидкости
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для управления их работой и процессом измерений, а также для хранения и обработки полученных результатов.
Программное обеспечение анализаторов может быть установлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||||
Alcolyzer 1001 |
Alcolyzer 3001 |
Alcolyzer 3001 Beer |
Alcolyzer 3001 Wine |
Alcolyzer 3001 Sake |
Alcolyzer 3001 Spirits | |
Идентификационное наименование ПО |
Alcolyzer 1001 Beer |
Alcolyzer 3001 Universal |
Alcolyzer 3001 Beer |
Alcolyzer 3001 Wine |
Alcolyzer 3001 Sake |
Alcolyzer 3001 Spirits |
Номер версии (идентификационный номер) ПО, не ниже |
2.0000.000 | |||||
Цифровой идентификатор ПО |
Недоступно пользователю |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом или на оборотную сторону корпуса анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Проведение измерений и проверок» руководства по эксплуатации «Анализаторы содержания спирта в жидкости Alcolyzer».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийСтандарт предприятия «Anton Paar GmbH».
Правообладатель
«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20 A-8054 Graz / Austria
Телефон: +43 316 25 70
Факс: +43 316 257-257
Изготовитель
«Anton Paar GmbH», АвстрияАдрес: Anton-Paar-Str. 20 A-8054 Graz / Austria
Телефон: +43 316 25 70
Факс: +43 316 257-257
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Испытательный центр
Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)Адрес: 119421, г. Москва, ул. Новаторов, д. 40/1
Телефон: (495) 935-97-77, факс: (495) 935-59-11
Web-сайт: www.nicpv.ru
E-mail: mail@nicpv.ru
Принцип действия анализаторов основан на регистрации спектральных линий поглощения молекул этанола в ИК-области спектра. Интенсивность ИК-линии поглощения этанола пропорциональна объёмной доле этанола в анализируемой жидкости.
Анализаторы не имеют жидкокристаллического дисплея и кнопок управления. Применяются только в качестве дополнительных модулей для подключения к плотномерам серии DMA.
В анализаторах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком и электронным термостатом. Испытуемая проба жидкости подается оператором в измерительную ячейку вручную с помощью шприца или посредством автоматической системы подачи образца в случае дополнительной комплектации.
Управление работой анализаторов, а также индикация параметров и результатов измерений осуществляется посредством кнопок управления, меню и жидкокристаллического монитора подключенного плотномера серии DMA. Анализатор автоматически пересчитывает измеренное значение объёмной доли этанола в массовую долю, используя данные о плотности пробы и передает полученные данные по линиям связи для индикации на мониторе плотномера серии DMA.
Анализаторы выпускаются в следующих модификациях: Alcolyzer 1001, Alcolyzer 3001, Alcolyzer 3001 Beer, Alcolyzer 3001 Wine, Alcolyzer 3001 Sake, Alcolyzer 3001 Spirits. Модификации отличаются заводскими градуировками под определённый тип напитков.
Маркировочная табличка с серийным номером и наименованием модификации расположена на оборотной стороне анализатора в левом верхнем углу. Серийный номер имеет цифровой формат и нанесен типографским способом на маркировочную табличку.
Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

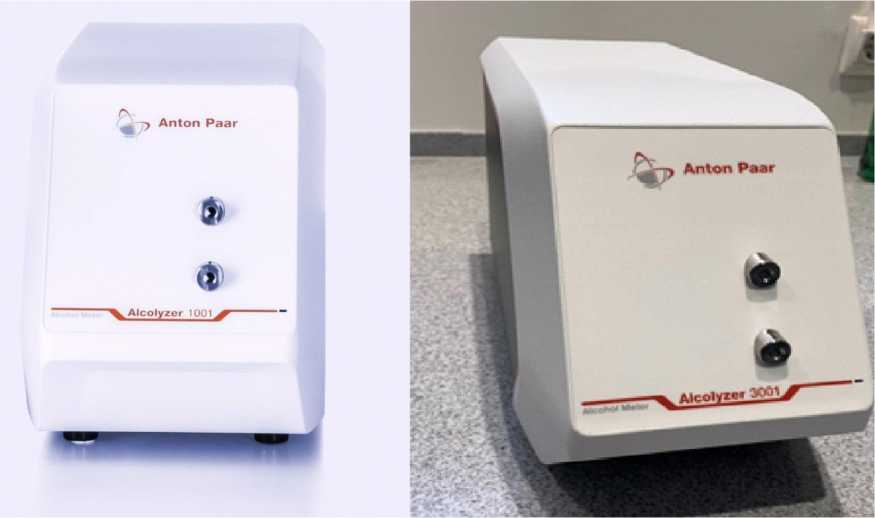

Рисунок 1 - Общий вид анализаторов содержания спирта в жидкости Alcolyzer
(•
CAN
a
©
Место нанесения серийного номера
Место нанесения знака утверждения типа

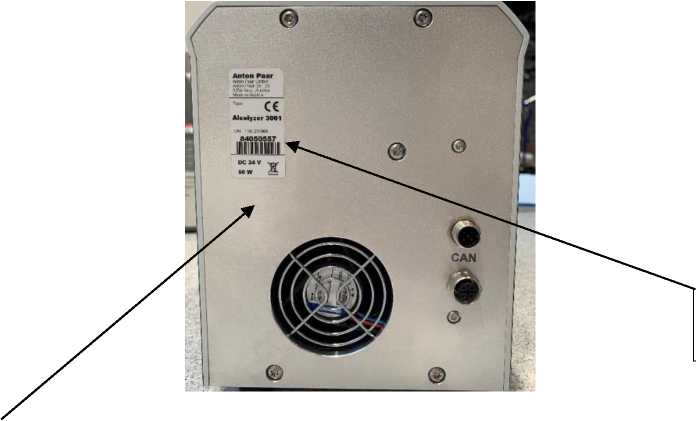

Рисунок 2 - Вид маркировочной таблички с серийным номером и наименованием модификации анализатора
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
Alcolyzer 1001 |
Alcolyzer 3001 |
Alcolyzer 3001 Beer |
Alcolyzer 3001 Wine |
Alcolyzer 3001 Sake |
Alcolyzer 3001 Spirits | |
Диапазон измерений объемной доли этанола, % |
от 0 до 12 |
от 0 до 65 |
от 0 до 12 |
от 0 до 20 |
от 0 до 20 |
от 35 до 65 |
Пределы допускаемой абсолютной погрешности измерений объёмной доли этанола, % |
±0,1 |
Таблица 3 -Технические характеристики
Наименование характеристики |
Значение | |||||
Alcolyzer 1001 |
Alcolyzer 3001 |
Alcolyzer 3001 Beer |
Alcolyzer 3001 Wine |
Alcolyzer 3001 Sake |
Alcolyzer 3001 Spirits | |
Рабочие температуры в измерительной ячейке, °С |
15, 20, 25 | |||||
Габаритные размеры, мм, не более:
|
366 156 201 | |||||
Масса, кг, не бо лее |
8,4 |
