Номер по Госреестру СИ: 94598-25
94598-25 Преобразователи индуктивные
(BG PK-01)
Назначение средства измерений:
Преобразователи индуктивные BG РК-01 (далее - преобразователи) предназначены для измерений линейных размеров.
Внешний вид.
Преобразователи индуктивные
Рисунок № 1
Внешний вид.
Преобразователи индуктивные
Рисунок № 2
Общие сведения
Дата публикации - 10.02.2025
Срок свидетельства - 10.02.2030
Номер записи - 196403
ID в реестре СИ - 1423370
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Реновация" (ООО "Реновация")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№267 от 2025.02.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователи индуктивные (BG PK-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Реновация" (ООО "Реновация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82785-21 26.08.2026 |
Меры с искусственными дефектами, BG-2726M Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
86600-22 31.08.2027 |
Приборы вихретокового контроля приставных бортиков, BG НK-УК.01 Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
86616-22 31.08.2027 |
Автоматы вихретокового контроля роликов, BG НK-Р.01 Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94598-25 10.02.2030 |
Преобразователи индуктивные, BG PK-01 Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Преобразователи индуктивные (BG PK-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи индуктивные (BG PK-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее по тексту - ПО) преобразователей устанавливается в конвертор. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования преобразователей. Возможность идентификации ПО преобразователя не предусмотрена. Уровень защиты метрологически значимого ПО «высокий» в соответствии с Р 50.2.077-2014.
Прикладное ПО содержит программы чтения и отображения результатов измерений. Прикладное ПО не может быть изменено пользователем.
Уровень защиты прикладного ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные прикладного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные прикладного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
h detect |
|
Номер версии (идентификационный номер) ПО |
V 22.1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на крышку конвертора в виде наклейки и приведен на рисунке 1.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы» паспорта преобразователя.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Технические условия РЕН.90.00.00 ТУ «Преобразователи индуктивные BG РК-01».
ПравообладательОбщество с ограниченной ответственностью «Реновация» (ООО «Реновация»)
ИНН 7841071570
Юридический адрес: 191014, г. Санкт-Петербург, Саперный пер., д. 13, лит. А, помещ. 2Н
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Принцип действия преобразователей основан на зависимости индуктивности катушки, размещенной в броневом ферритовом сердечнике, от величины переменного воздушного зазора между частями сердечника. Величина воздушного зазора определяется положением измерительного наконечника относительно основания измерительной головки. Пропорциональный изменению зазора ток катушки измеряется и преобразуется в цифровую форму. Выходной сигнал преобразователя передается на внешнее показывающее устройство.
Преобразователь содержит две измерительные головки, подключенные к конвертору. Каждая измерительная головка состоит из закрытого крышкой основания, на котором установлены: неподвижная часть сердечника с катушкой, плоскопружинный шарнир и закрепленный на шарнире держатель подвижной части сердечника. Держатель оснащен элементом для присоединения измерительного рычага.
Конвертор соединен с каждой измерительной головкой кабелем. Конвертор оснащен кабелем вывода измерительной информации по USB-каналу для программной обработки в соответствии с применением преобразователя.
Форма и размеры рычага и измерительного наконечника выбираются в зависимости от измерительной задачи.
Общий вид преобразователей приведен на рисунке 1.Общий вид измерительных головок приведен на рисунке 2.
Заводской номер преобразователя в формате цифрового обозначения, состоящего из арабских цифр, товарный знак предприятия-изготовителя указываются
на идентификационной табличке, размещаемой на крышке конвертора. Заводские номера в формате цифро-буквенного обозначения состоящего из арабских цифр и букв алфавита измерительных головок указываются на наклейках, размещаемых на измерительных головок.
русского крышках
Возможность нанесения знака поверки на средство измерений отсутствует.
доступа
Пломбирование корпуса преобразователей от несанкционированного не предусмотрено.
Место нанесения товарного знака
Место нанесения знака утверждения типа преобразователя
Пре<115(юз<йатеп> инамкпиОный
Гойегъ ВС PK-G1
If ; • 2О?'.2 иоп “PPHotcmu»"
Место нанесения заводского номера преобразователя
- Общий вид преобразователя
Рисунок 1
Место нанесения заводского номера измерительной головки

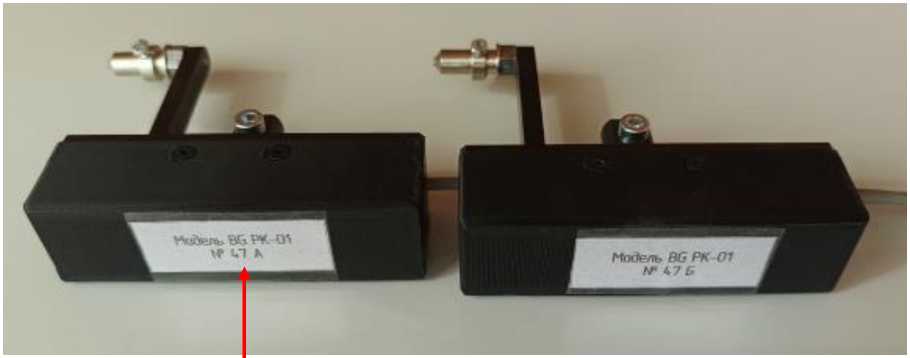

Рисунок 2 - Общий вид измерительных головок
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мкм |
от -150 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений, мкм* |
±0,8 |
|
* пределы допускаемой абсолютной погрешности указаны при температуре окружающего воздуха от + 18 до + 22 °С и относительной влажности воздуха не более 80 % | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Размах показаний, мкм, не более |
0,5 |
|
Шаг дискретности отсчета, мкм |
0,1 |
|
Общий ход измерительного наконечника, мм, не менее |
1,0 |
|
Измерительное усилие в середине диапазона показаний, Н |
2±0,5 |
|
Габаритные размеры головки измерительной, мм, не более | |
|
- длина |
96,0 |
|
- ширина |
28,0 |
|
- высота |
48,0 |
|
Масса преобразователя, г, не более |
550 |
|
Параметры электрического питания: - напряжение, В |
5,0 |
|
Максимальная частота опроса преобразователя, Г ц |
10 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность воздуха, при температуре +25 оС, %, не более |
80 |
