Номер по Госреестру СИ: 82785-21
82785-21 Меры с искусственными дефектами
(BG-2726M)
Назначение средства измерений:
Комплекты мер с искусственными дефектами BG-2726M (далее - комплекты) предназначены для воспроизведения геометрических параметров дефектов деталей буксовых подшипников для железнодорожного подвижного состава и используются для поверки, калибровки и настройки автоматизированных вихретоковых приборов контроля деталей подшипников.
Внешний вид.
Меры с искусственными дефектами
Рисунок № 1
Внешний вид.
Меры с искусственными дефектами
Рисунок № 2
Внешний вид.
Меры с искусственными дефектами
Рисунок № 3
Внешний вид.
Меры с искусственными дефектами
Рисунок № 4
Внешний вид.
Меры с искусственными дефектами
Рисунок № 5
Внешний вид.
Меры с искусственными дефектами
Рисунок № 6
Внешний вид.
Меры с искусственными дефектами
Рисунок № 7
Внешний вид.
Меры с искусственными дефектами
Рисунок № 8
Общие сведения
Дата публикации - 31.08.2021
Срок свидетельства - 26.08.2026
Номер записи - 184007
ID в реестре СИ - 1392337
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Реновация" (ООО "Реновация")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Меры с искусственными дефектами (BG-2726M)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Реновация" (ООО "Реновация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82785-21 26.08.2026 |
Меры с искусственными дефектами, BG-2726M Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
86600-22 31.08.2027 |
Приборы вихретокового контроля приставных бортиков, BG НK-УК.01 Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
86616-22 31.08.2027 |
Автоматы вихретокового контроля роликов, BG НK-Р.01 Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Кто поверяет Меры с искусственными дефектами (BG-2726M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Меры с искусственными дефектами (BG-2726M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом печати.Сведения о методиках измерений
Сведения о методиках (методах) измерений пункт 6 Паспорта РЕН.03.00 ПС.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам мер с искусственными дефектами BG-2726MРЕН.03.00 ТУ. Комплекты мер с искусственными дефектами BG-2726M. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Реновация» (ООО «Реновация»)ИНН 7841071570
Адрес: 191014, Россия, г. Санкт-Петербург, Саперный пер., д. 13, лит. А, пом. 2Н Телефон/факс: +7 (951) 681 0040
E-mail: renovering@renovering.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия мер основан на воспроизведении геометрических параметров искусственных дефектов типов паз (длина, ширина и глубина).
Конструктивно меры представляют собой детали буксового подшипника (ролик подшипника 42726, приставной бортик подшипника 232726 и сектор кольца подшипника 232726) на которых нанесены искусственные дефекты.
Комплект включает в себя три меры: мера BG-2726PM, мера BG-2726BM и мера BG-2726КМ.
На мере BG-2726РМ одна пара дефектов размещается на цилиндрической поверхности ролика, вторая - на одном из торцов (всего 4 дефекта).
На мере BG-2726BM по одной паре дефектов размещаются на двух торцовых поверхностях бортика (всего 4 дефекта).
На мере BG-2726KM по одной паре дефектов размещаются на наружной и внутренней цилиндрических поверхностях сектора, одна пара дефектов - на шлифованном торце (всего 6 дефектов). Сектор должен быть вырезан из внутреннего кольца подшипника электроэрозионным способом.
Количество дефектов на мерах определяются при заказе.
Общий вид комплекта мер представлен на рисунке 1 а), б), в).
Чертеж комплекта мер приведен на рисунке 2 а), б), в).
Пломбирование комплектов мер не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке.
рисунок 1 а) - мера BG-2726PM

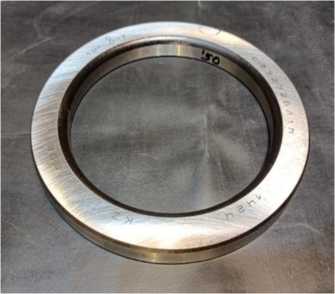

рисунок 1 б) - мера BG-2726BM

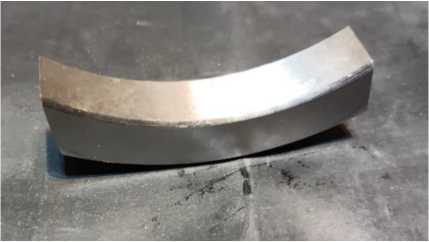

рисунок 1 в) - мера BG-2726KM
52
|
1 |
12 |
|
2 | |
|
k t | |
Рисунок 2 а) - Чертеж меры BG-2726PM

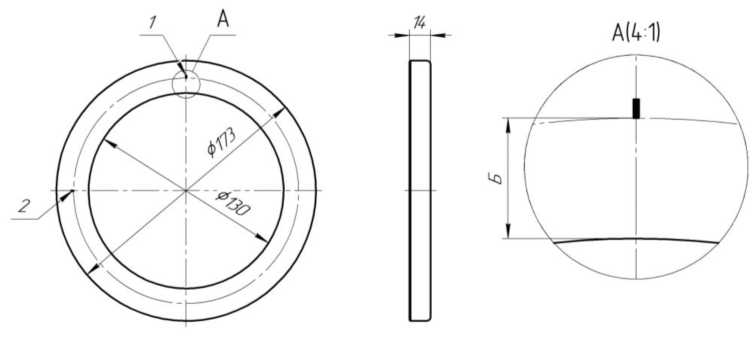

Рисунок 2 б) - Чертеж меры BG-2726BM
20

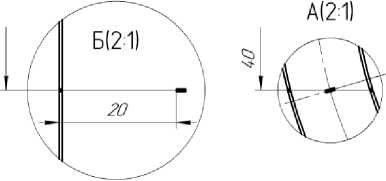

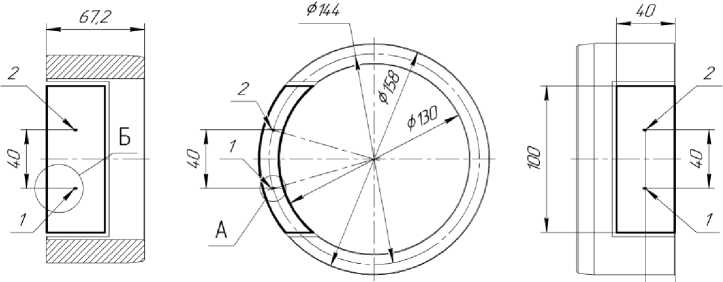

Рисунок 2 в) - Чертеж меры BG 2726КМ
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Комплект мер с искусственными дефектами |
BG-2726M |
1 компл.* |
|
Футляр |
- |
1 шт. |
|
Паспорт |
РЕН.03.00 ПС |
1 экз. |
|
Методика поверки |
МП 203-9-2021 |
1 экз. |
|
*количество и параметры мер в комплекте определяются при заказе | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Воспроизводимые значения геометрических параметров дефектов*, мм | |
|
- ширина |
0,05 |
|
- глубина |
от 0,01 до 0,08 |
|
- длина |
3,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров дефектов, мм | |
|
± 0,01 |
|
в диапазоне значений от 0,01 до 0,03 включ. |
± 0,01 |
|
в диапазоне значений св. 0,03 до 0,08 |
± 0,02 |
|
- длина |
± 0,1 |
|
Примечание: * действительные значения параметров дефектов, определенные при первичной | |
|
поверке, указаны в паспорте комплекта. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Мера BG-2726РМ |
Мера BG-2726ВМ |
Мера BG-2726^ |
|
Габаритные размеры, мм - наружный диаметр |
32 |
173 |
- |
|
- внутренний диаметр |
- |
130 |
- |
|
- высота |
52 |
14 |
37 |
|
- длина |
- |
- |
100 |
|
- ширина |
- |
- |
40 |
|
Масса, г, не более |
350 |
1100 |
150 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
