Номер по Госреестру СИ: 86600-22
86600-22 Приборы вихретокового контроля приставных бортиков
(BG НK-УК.01)
Назначение средства измерений:
Приборы вихретокового контроля приставных бортиков BG НК-УК.01 (далее - приборы) предназначены для измерений глубины поверхностных дефектов приставных бортиков, входящих в состав подшипников 232726.

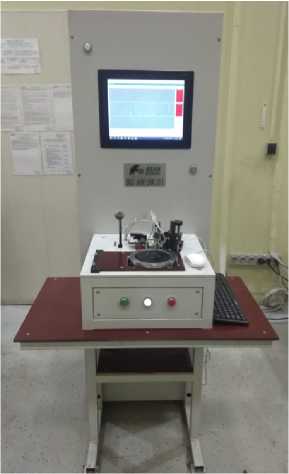

Внешний вид.
Приборы вихретокового контроля приставных бортиков
Рисунок № 1
Общие сведения
Дата публикации - 31.08.2022
Срок свидетельства - 31.08.2027
Номер записи - 188588
ID в реестре СИ - 1401732
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Реновация" (ООО "Реновация")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2161 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы вихретокового контроля приставных бортиков (BG НK-УК.01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Реновация" (ООО "Реновация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82785-21 26.08.2026 |
Меры с искусственными дефектами, BG-2726M Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
86600-22 31.08.2027 |
Приборы вихретокового контроля приставных бортиков, BG НK-УК.01 Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
86616-22 31.08.2027 |
Автоматы вихретокового контроля роликов, BG НK-Р.01 Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94598-25 10.02.2030 |
Преобразователи индуктивные, BG PK-01 Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Приборы вихретокового контроля приставных бортиков (BG НK-УК.01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Приборы вихретокового контроля приставных бортиков (BG НK-УК.01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В приборах установлено программное обеспечение, предназначенное для управления оборудованием, получения и отображения данных измерений.
За метрологически значимое принимается все ПО. При работе с прибором пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения приборов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
h rot |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийРЕН.50.00ТУ «Приборы вихретокового контроля приставных бортиков BG НК-УК.01. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Реновация» (ООО «Реновация») ИНН 7841071570
Адрес: 191014г. Санкт-Петербург, Саперный пер., д. 13, лит. А, пом. 2Н Телефон: +7 (951) 681-00-40
E-mail: renovering@renovering.ru
Изготовитель
Общество с ограниченной ответственностью «Реновация» (ООО «Реновация») ИНН 7841071570Адрес: 191014, г. Санкт-Петербург, Саперный пер., д. 13, лит. А, пом. 2Н Телефон: +7 (951) 681-00-40
E-mail: renovering@renovering.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Реновация» (ООО «Реновация») ИНН 7841071570Адрес: 191014г. Санкт-Петербург, Саперный пер., д. 13, лит. А, пом. 2Н Телефон: +7 (951) 681-00-40
E-mail: renovering@renovering.ru
Принцип действия приборов основан на вихретоковом методе неразрушающего контроля.
Конструктивно прибор состоит из станции сканирования, оснащенной гнездом для закрепления и вращения бортика и содержащей сканер для контроля двух торцовых поверхностей, шкафа электрооборудования и персонального компьютера. Установка и снятие детали на станцию сканирования осуществляется вручную.
Наименование и заводской номер в числовом формате указаны на этикетке на корпусе прибора.
Общий вид приборов представлен на рисунке 1.
Пломбирование приборов не предусмотрено.
Рисунок 1 - Общий вид приборов вихретокового контроля приставных бортиков BG НК-УК.01
Цвет корпуса прибора может отличаться от представленного на рисунке.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Прибор вихретокового контроля приставных бортиков |
BG НК-УК. 01 |
1 шт. |
|
Паспорт |
РЕН50.00ПС |
1 экз. |
|
Мера с искусственными дефектами BG-2726BM (приставной бортик) |
РЕН03.00 |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины искусственных дефектов, мм |
от 0,03 до 0,08 |
|
Пределы допускаемой абсолютной погрешности измерений глубины искусственных дефектов, мм |
±0,02 |
|
Примечание: при ширине искусственных дефектов 0,05 мм и длине 3,0 мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
Напряжение, В |
220 |
|
Габаритные размеры, м, не более | |
|
Длина |
1,3 |
|
Ширина |
1,3 |
|
Высота |
2 |
|
Масса, кг, не более |
300 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +10 до +30 |
|
- относительная влажность воздуха (при температуре +25оС), % |
до 80 |
