Сведения о средстве измерений: 86616-22 Автоматы вихретокового контроля роликов

Номер по Госреестру СИ: 86616-22
86616-22 Автоматы вихретокового контроля роликов
(BG НK-Р.01)

Назначение средства измерений:
Автоматы вихретокового контроля роликов BG НК-Р.01 (далее - автоматы) предназначены для измерений глубины поверхностных дефектов роликов, входящих в состав подшипников 42726.

сертификация программного обеспечения

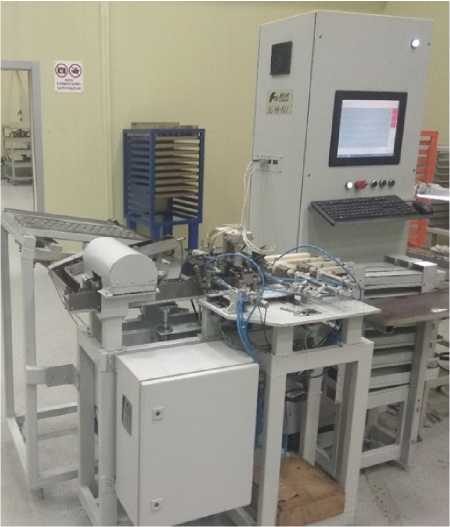

Внешний вид. Автоматы вихретокового контроля роликов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Автоматы вихретокового контроля роликов
Рисунок № 1

Общие сведения

Дата публикации - 31.08.2022
Срок свидетельства - 31.08.2027
Номер записи - 188603
ID в реестре СИ - 1401747
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Реновация" (ООО "Реновация")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2162 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Автоматы вихретокового контроля роликов (BG НK-Р.01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Реновация" (ООО "Реновация")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82785-21
26.08.2026
Меры с искусственными дефектами, BG-2726M
Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
86600-22
31.08.2027
Приборы вихретокового контроля приставных бортиков, BG НK-УК.01
Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
86616-22
31.08.2027
Автоматы вихретокового контроля роликов, BG НK-Р.01
Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
94598-25
10.02.2030
Преобразователи индуктивные, BG PK-01
Общество с ограниченной ответственностью "Реновация" (ООО "Реновация") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Автоматы вихретокового контроля роликов (BG НK-Р.01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • -
  • 2 1 1 0 2 1 1

    Стоимость поверки Автоматы вихретокового контроля роликов (BG НK-Р.01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В автоматах установлено программное обеспечение, предназначенное для управления оборудованием, получения и отображения данных измерений.

    За метрологически значимое принимается все ПО. При работе с автоматом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

    Идентификационные данные ПО приведены в таблице 1. Уровень защиты программного обеспечения автоматов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    h rot

    Номер версии (идентификационный номер) ПО

    1.0 и выше

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта методом печати.

    Лист № 3

    Всего листов 3

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средствам измерений РЕН40.00ТУ «Автоматы вихретокового контроля роликов BG НК-Р.01. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Реновация» (ООО «Реновация»)

    ИНН 7841071570

    Адрес: 191014, г. Санкт-Петербург, Саперный пер., д. 13, лит. А, пом. 2Н Телефон: +7 (951) 681-00-40

    E-mail: renovering@renovering.ru

    Изготовитель

    Общество с ограниченной ответственностью «Реновация» (ООО «Реновация»)
    ИНН 7841071570
    Адрес: 191014, г. Санкт-Петербург, Саперный пер., д. 13, лит. А, пом. 2Н Телефон: +7 (951) 681-00-40
    E-mail: renovering@renovering.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    ИНН 9729315781
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью «Реновация» (ООО «Реновация»)
    ИНН 7841071570
    Адрес: 191014, г. Санкт-Петербург, Саперный пер., д. 13, лит. А, пом. 2Н Телефон: +7 (951) 681-00-40
    E-mail: renovering@renovering.ru

    Принцип действия автоматов основан на вихретоковом методе неразрушающего контроля.

    Конструктивно автомат состоит из автоматического загрузочного устройства, шагового транспортера, демагнетизатора, первой станции сканирования роликов, устройства разворота роликов, второй станции сканирования роликов, сортировочного устройства, накопителя рассортированных роликов, шкафа электрооборудования и персонального компьютера.

    Наименование и заводской номер в числовом формате указаны на этикетке на корпусе автомата.

    Общий вид автоматов представлен на рисунке 1.

    Пломбирование автоматов не предусмотрено.

    Внешний вид. Автоматы вихретокового контроля роликов (BG НK-Р.01), http://oei-analitika.ru

    Рисунок 1 - Общий вид автоматов вихретокового контроля роликов BG НК-Р.01

    Лист № 2 Всего листов 3 Цвет корпуса автомата может отличаться от представленного на рисунке.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Автомат вихретокового контроля роликов

    BG НК-Р.01

    1 шт.

    Паспорт

    РЕН40.00ПС

    1 экз.

    Мера с искусственными дефектами BG-2726РМ (ролик 32х52 мм)

    РЕН03.00

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений глубины искусственных дефектов, мм

    от 0,03 до 0,08

    Пределы допускаемой абсолютной погрешности измерений глубины искусственных дефектов, мм

    ±0,02

    Примечание: при ширине искусственных дефектов 0,05 мм и длине 3,0 мм

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    Напряжение, В

    380

    Габаритные размеры, м, не более

    Длина

    1,3

    Ширина

    1,3

    Высота

    2

    Масса, кг, не более

    350

    Условия эксплуатации:

    - температура окружающего воздуха, оС

    от +10 до +30

    - относительная влажность воздуха (при температуре +25оС), %

    до 80
