Сведения о средстве измерений: 94204-24 Зонды периферийного узла Системы контроля, мониторинга и управления трафиком

Номер по Госреестру СИ: 94204-24
94204-24 Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
(КМУТ М13)

Назначение средства измерений:
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М13 (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

сертификация программного обеспечения
Внешний вид. Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, http://oei-analitika.ru рисунок № 1
Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 1
Внешний вид. Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, http://oei-analitika.ru рисунок № 2
Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 2

Общие сведения

Дата публикации - 25.12.2024
Срок свидетельства - 24.12.2029
Номер записи - 196005
ID в реестре СИ - 1422198
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Химки
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (КМУТ М13)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88718-23

Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
2 года
89709-23

Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
89736-23
09.08.2028
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
93558-24

Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
94175-24
24.12.2029
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М15
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
94176-24
24.12.2029
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М11
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
94203-24
24.12.2029
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М12
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
94204-24
24.12.2029
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М13
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
94205-24
24.12.2029
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М14
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
94453-25
27.01.2030
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR-30 KMUT
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год
94472-25
29.01.2030
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR-31 KMUT
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки)
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (КМУТ М13)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (КМУТ М13)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭХО - Зонд 2.0

Номер версии (идентификационный номер) ПО

не ниже 4

Цифровой идентификатор ПО

указывается в формуляре

Алгоритм вычисления цифрового идентификатора

md5

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации или на верхние панели зондов в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.007-002 РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентяьря 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (разделы: 7.2, 7.3);

РМБТ.466961.007-002 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М13. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф 201

Почтовый адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201

Изготовитель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034
Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201 Адрес места осуществления деятельности: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26
Телефон (факс): +7 (495) 785-57-50
E-mail: post@kmyt.ru

Испытательный центр

Общество с ограниченной ответственностью «Мера ТИ» (ООО «Мера ТИ») ИНН 5047280627
Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, помещ. 108, 109 Телефон (факс): +7 (495) 785-57-31
E-mail: info@merati.tech

Правообладатель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034
Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф 201
Почтовый адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201

Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.

Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зонда КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ), в том числе центральным сервером.

Зонды КМУТ обладают следующими функциональными возможностями:

  • - измерение характеристик трафика в сети связи с пропускной способностью до 1 Гбит/с;

  • - резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

  • - одновременный контроль характеристик трафика двух независимых каналов связи;

  • - определение наличия напряжения в сети электропитания с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени РФ UTC (SU), хранение в памяти и выдача информации на сервер центрального узла Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.

Обеспечение дополнительной фильтрации трафика на зонде КМУТ достигается за счет увеличения количества правил фильтрации. Все пакеты, приходящие на зонд КМУТ, будут дополнительно оцениваться и обрабатываться вычислительным ядром зонда КМУТ.

Обеспечивается удаленное соединение с зондом КМУТ с помощью защищенных криптографических протоколов.

Обеспечивается контроль процесса загрузки операционной системы зонда КМУТ и защита его системного программного обеспечения за счет отдельного микропроцессора российского производства, установленного на дополнительной плате (модуль доверенной загрузки).

Конструктивно зонды КМУТ выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпус зонда КМУТ имеет эффективное пассивное охлаждение конструкции «корпус-радиатор». На лицевой панели располагаются индикаторы состояния зонда КМУТ.

Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Заводские номера в буквенно-цифровом формате наносятся типографским способом на наклейку, распложенную на задней панели Зондов в форме информационной таблички. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 и 2. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов.

Место нанесения знака утверждения

Внешний вид. Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (КМУТ М13), http://oei-analitika.ru

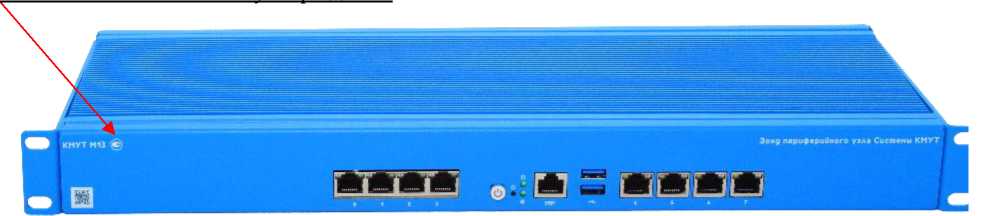

Рисунок 1 - Внешний вид зонда КМУТ М13

Место пломбировки

Место нанесения заводского номера

Внешний вид. Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (КМУТ М13), http://oei-analitika.ru

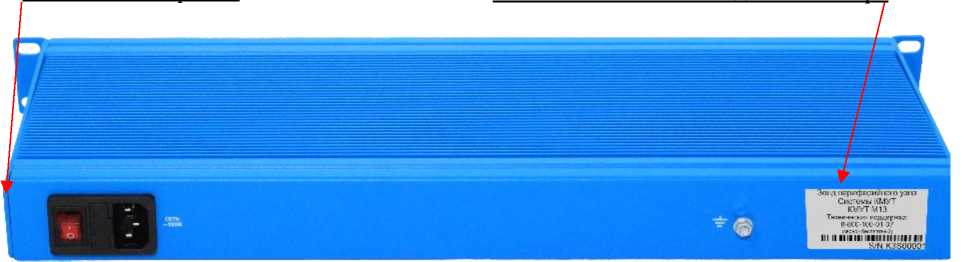

Рисунок 2 - Внешний вид задней панели зонда КМУТ М13


Таблица 4 -

Наименование

Обозначение

Количество

Зонд периферийного узла Системы контроля, мониторинга и управления трафиком

КМУТ М13

1

Комплект принадлежностей

-

1 комплект

Руководство по эксплуатации

РМБТ.466961.007-002 РЭ

1 экз.

Формуляр

РМБТ.466961.007-002 ФО

1 экз.


Таблица 2 - Метрологические характеристики зондов

Наименование характеристики

Значение

Диапазон измерений количества переданной (принятой) информации (данных), байт

от 1 до 104 857 600

Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт

±10

Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт

±1^10-4 K

Диапазон измерений продолжительности (длительности) сеансов передачи данных, с

от 1 до 3600

Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с

±0,3

Диапазон измерений пропускной способности канала передачи данных, кбит/с

от 100 до 0,5-106

Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, %

±1

Диапазон измерений скорости передаваемой информации, кбит/с

от 100 до 0,9^106

Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, %

±1

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с

±0,3

Диапазон измерений средней задержки передачи пакетов данных (PD), мкс

от 0 до 1,5-106

Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, %

±1

Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс

от 0 до 1^105

Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), %

±1

Диапазон измерений коэффициента потерь пакетов данных (PL)

от 0 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов

±3,0^10-5

Таблица 3 - Основные технические характеристики зондов

Наименование характеристики

Значение

Параметры электрического питания: напряжение переменного тока частотой 50 ± 5 Гц, В

220 ± 22

Потребляемая мощность, В^А, не более:

36

Габаритные размеры (ширина х высота х глубина), мм, не более:

450 X 44 X 148

Масса, кг, не более:

3

Условия эксплуатации

По группе 2 ГОСТ 22261-94
