Номер по Госреестру СИ: 94176-24
94176-24 Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
(КМУТ М11)
Назначение средства измерений:
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М11 (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 1

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 2
Программное обеспечение
Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ЭХО - Зонд 2.0 |
Номер версии (идентификационный номер) ПО |
не ниже 4 |
Цифровой идентификатор ПО |
указывается в формуляре |
Алгоритм вычисления цифрового идентификатора |
md5 |
Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».
Знак утверждения типа
Знак утверждения типананосится типографским способом на руководство по эксплуатации или на верхние панели зондов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.007 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (разделы: 7.2, 7.3);
РМБТ.466961.007 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М11. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034
Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201 Почтовый адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201
Изготовитель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201 Адрес места осуществления деятельности: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26
Телефон (факс): +7 (495) 785-57-50
E-mail: post@kmyt.ru
Испытательный центр
Общество с ограниченной ответственностью «Мера ТИ» (ООО «Мера ТИ») ИНН 5047280627Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, помещ. 108, 109 Телефон (факс): +7 (495) 785-57-31
E-mail: info@merati.tech
Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.
Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зонда КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ), в том числе центральным сервером.
Зонды КМУТ обладают следующими функциональными возможностями:
-
- измерение характеристик трафика в сети связи с пропускной способностью до 1 Гбит/с;
-
- резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;
-
- одновременный контроль характеристик трафика двух независимых каналов связи;
-
- обеспечение отказоустойчивости электропитания за счет наличия двух внешних, независимых импульсных блоков электропитания;
-
- определение наличия напряжения в сети электропитания с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени РФ UTC (SU), хранение в памяти и выдача информации на сервер центрального узла Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.
Обеспечение дополнительной фильтрации трафика на зонде КМУТ достигается за счет увеличения количества правил фильтрации. Все пакеты, приходящие на зонд КМУТ, будут дополнительно оцениваться и обрабатываться вычислительным ядром зонда КМУТ.
Обеспечивается удаленное соединение с зондом КМУТ с помощью защищенных криптографических протоколов.
Обеспечивается контроль процесса загрузки операционной системы зонда КМУТ и защита его системного программного обеспечения за счет отдельного микропроцессора российского производства, установленного на дополнительной плате (модуль доверенной загрузки).
Конструктивно зонды КМУТ выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпус зонда КМУТ имеет эффективное пассивное охлаждение конструкции «корпус-радиатор». На лицевой панели располагаются индикаторы состояния зонда КМУТ.
Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Заводские номера в буквенно-цифровом формате наносятся типографским способом на наклейку, распложенную на задней панели Зондов в форме информационной таблички. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.
Внешний вид Зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 и 2. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов.
Место нанесения знака утверждения

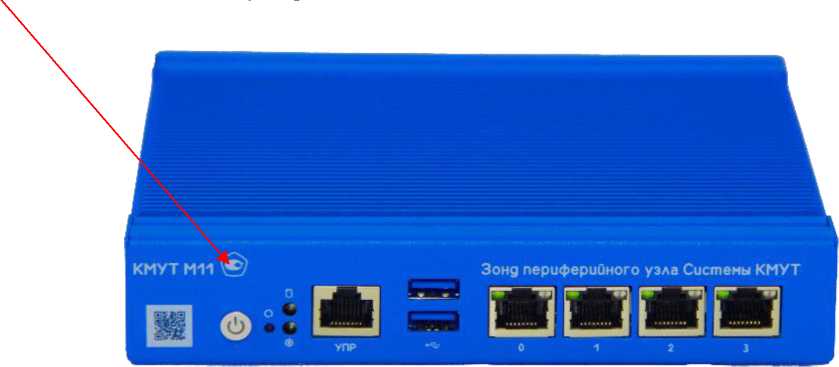

Рисунок 1 - Внешний вид зонда КМУТ М11
Место пломбировки
Место нанесения заводского номера

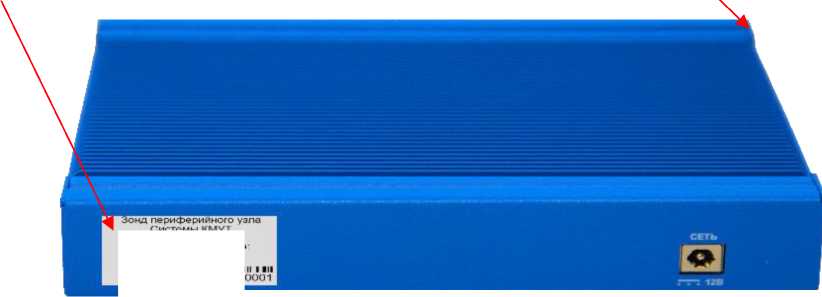

Рисунок 2 - Внешний вид задней панели зонда КМУТ М11
(;№IKWM КМУТ KMYI Mil 1АХНИЧве.КАЯ плдп,Ар«ил Я-ЯГХ1-1ОП^' о/
III II■iVii'ii'iMiiiiiiiiiii
y.'N KWIK
Таблица 2 -
зондов
Наименование характеристики |
Значение |
Диапазон измерений количества переданной (принятой) информации (данных), байт |
от 1 до 104 857 600 |
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт |
±10 |
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт |
±1^10-4 K |
Диапазон измерений продолжительности (длительности) сеансов передачи данных, с |
от 1 до 3600 |
Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с |
±0,3 |
Диапазон измерений пропускной способности канала передачи данных, кбит/с |
от 100 до 0,5-106 |
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % |
±1 |
Диапазон измерений скорости передаваемой информации, кбит/с |
от 100 до 0,9^106 |
Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, % |
±1 |
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с |
±0,3 |
Диапазон измерений средней задержки передачи пакетов данных (PD), мкс |
от 0 до 1,5-106 |
Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, % |
±1 |
Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс |
от 0 до 1^105 |
Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), % |
±1 |
Диапазон измерений коэффициента потерь пакетов данных (PL) |
от 0 до 1 |
зондов
Наименование характеристики |
Значение |
Параметры электрического питания: напряжение переменного тока частотой 50 ± 5 Гц, В |
220 ± 22 |
Потребляемая мощность, В^А, не более: |
36 |
Габаритные размеры (ширина х высота х глубина), мм, не более: |
174 X 33 х148 |
Масса, кг, не более: |
1,1 |
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов |
±3,0^10-5 |
Таблица 3 - Основные технические
