Номер по Госреестру СИ: 94453-25
94453-25 Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
(ESR-30 KMUT)
Назначение средства измерений:
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR-30 KMUT (далее - зонды ESR-30 KMUT) предназначены для измерений параметров сетей передачи данных.

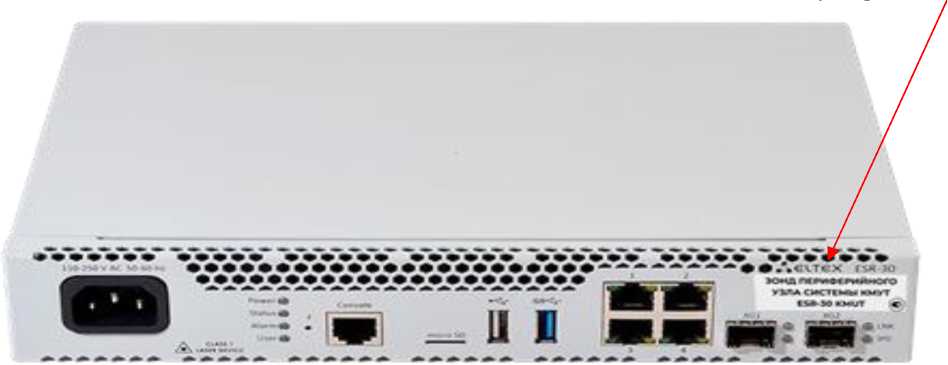

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 1
Общие сведения
Дата публикации - 29.01.2025
Срок свидетельства - 27.01.2030
Номер записи - 196226
ID в реестре СИ - 1422921
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Химки
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (ESR-30 KMUT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88718-23 |
Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
2 года |
|
89709-23 |
Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
89736-23 09.08.2028 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
93558-24 |
Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94175-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М15 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94176-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М11 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94203-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М12 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94204-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М13 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94205-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М14 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94453-25 27.01.2030 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR-30 KMUT Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94472-25 29.01.2030 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR-31 KMUT Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (ESR-30 KMUT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (ESR-30 KMUT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В зонды ESR-30 KMUT устанавливается специальное Программное обеспечения (ПО). Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программное обеспечение маршрутизатора серии ESR-Зх KMUT |
|
Номер версии ПО |
не ниже 1.12.2 |
|
Цифровой идентификатор ПО |
указывается в формуляре |
|
Алгоритм вычисления цифрового идентификатора |
md5 |
Конструкция зондов ESR-30 KMUT исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».
Знак утверждения типа
Знак утверждения типананосится типографским способом на руководство по эксплуатации, а также на лицевую или нижнюю панель в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.008 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (разделы: 7.2, 7.3);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
РМБТ.466961.008 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR-30 KMUT. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН: 5047109034
Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201
Почтовый адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201
Изготовитель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН: 5047109034Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201
Адрес места осуществления деятельности: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26
Телефон (факс): +7 (495) 785-57-50
E-mail: post@kmyt.ru
Испытательный центр
Общество с ограниченной ответственностью «Мера ТИ» (ООО «Мера ТИ») ИНН: 5047280627Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, помещ. 108, 109 Телефон (факс): +7 (495) 785-57-31
E-mail: info@merati.tech
Принцип действия Зондов ESR-30 KMUT основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.
Измерению подлежат характеристики трафика между Зондами ESR KMUT, Зондами ESR KMUT и Зондами КМУТ, Зондами ESR KMUT и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.
Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени Зондов ESR-30 KMUT, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Управление Зондами ESR-30 KMUT осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени Зондов ESR-30 KMUT к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.
Зонды ESR-30 KMUT размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.
Зонды ESR-30 KMUT обладают следующими функциональными возможностями:
-
- измерение характеристик трафика в сети связи с пропускной способностью до 1 Гбит/с;
-
- резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;
-
- определение наличия напряжения в сети электропитания с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени РФ UTC (SU), хранение в памяти и выдача информации на сервер центрального узла Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.
В основу конструкции зондов ESR-30 KMUT положены аппаратные платформы сервисных маршрутизаторов ESR производства ООО «Предприятие «ЭЛТЕКС», в закрытую часть памяти которых устанавливается специальное программное обеспечение, разработанное Обществом с ограниченной ответственностью «Контроль ИТ» и обеспечивающее выполнение измерительных функций.
Конструктивно зонды ESR-30 KMUT выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На лицевой панели корпуса расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов.
Интерфейсы для подключения к сети связи, кабелей управления, располагаются на лицевой панели блока. Зонды ESR-30 KMUT имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку.
Нанесение знака поверки на корпус зондов ESR-30 KMUT не предусмотрено. Заводские номера в буквенно-цифровом формате наносятся типографским способом на наклейку, распложенную на панели Зондов в форме информационной таблички. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.
Внешний вид Зондов ESR-30 KMUT и место нанесения знака утверждения типа показаны на рисунках 1 и 2. Пломбирование зондов предусмотрено на болтах крепления корпуса.
Место нанесения знака утверждения
Рисунок 1 - Внешний вид зонда ESR-30 KMUT
Место нанесения заводского номера
Рисунок 2 - Внешний вид задней панели зонда ESR-30 KMUT
Таблица 2 -
зондов
|
Наименование характеристики |
Значение | |
|
Диапазон измерений количества переданной информации (данных), байт |
(принятой) |
от 1 до 104 857 600 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт |
±10 | |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт |
±1^10-4 K | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений продолжительности (длительности) сеансов передачи данных, с |
от 1 до 3600 |
|
Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с |
±0,3 |
|
Диапазон измерений пропускной способности канала передачи данных, кбит/с |
от 100 до 0,5-106 |
|
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % |
±1 |
|
Диапазон измерений скорости передаваемой информации, кбит/с |
от 100 до 0,9^106 |
|
Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, % |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с |
±0,3 |
|
Диапазон измерений средней задержки передачи пакетов данных (PD), мкс |
от 0 до 1,5^106 |
|
Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, % |
±1 |
|
Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс |
от 0 до 1^105 |
|
Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), % |
±1 |
|
Диапазон измерений коэффициента потерь пакетов данных (PL) |
от 0 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов |
±3,0^10-5 |
Таблица 3 - Основные технические
зондов
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока частотой 50 ± 5 Гц, В |
от 100 до 264 |
|
Потребляемая мощность, В^А, не более: |
26 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более: |
267 х 44 х 212 |
|
Масса, кг, не более: |
1,8 |
|
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
