Номер по Госреестру СИ: 93558-24
93558-24 Блоки аппаратные дистанционных измерений параметров сетей передачи данных
(ВЕКТОР-2019-БАДИ-Ф2С2)
Назначение средства измерений:
Блоки аппаратные дистанционных измерений параметров сетей передачи данных ВЕКТОР-2019-БАДИ-Ф2С2 (далее - блоки) предназначены для измерений параметров сетей передачи данных, выполняемых при учете объема оказанных услуг электросвязи операторами связи.
Внешний вид.
Блоки аппаратные дистанционных измерений параметров сетей передачи данных
Рисунок № 1
Внешний вид.
Блоки аппаратные дистанционных измерений параметров сетей передачи данных
Рисунок № 2
Общие сведения
Дата публикации - 24.10.2024
Срок свидетельства -
Номер записи - 195371
ID в реестре СИ - 1420737
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Химки
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2524 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Блоки аппаратные дистанционных измерений параметров сетей передачи данных (ВЕКТОР-2019-БАДИ-Ф2С2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88718-23 |
Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
2 года |
|
89709-23 |
Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
89736-23 09.08.2028 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
93558-24 |
Блоки аппаратные дистанционных измерений параметров сетей передачи данных, ВЕКТОР-2019-БАДИ-Ф2С2 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94175-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М15 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94176-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М11 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94203-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М12 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94204-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М13 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94205-24 24.12.2029 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, КМУТ М14 Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94453-25 27.01.2030 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR-30 KMUT Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
|
94472-25 29.01.2030 |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ESR-31 KMUT Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ") (РОССИЯ Московская обл., г. Химки) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Блоки аппаратные дистанционных измерений параметров сетей передачи данных (ВЕКТОР-2019-БАДИ-Ф2С2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Блоки аппаратные дистанционных измерений параметров сетей передачи данных (ВЕКТОР-2019-БАДИ-Ф2С2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В Блоки устанавливается специальное программное обеспечение (ПО). ПО записывается на карту памяти, устанавливаемую в Блоки. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО периферийного узла КМУТ («ЭХО-Время») 1.0. |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
указывается в формуляре |
|
Алгоритм вычисления цифрового идентификатора |
md5 |
Конструкция Блоков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «низкий».
Знак утверждения типа
Знак утверждения типананосится типографским способом на руководство по эксплуатации и на боковую панель Блоков рядом с заводским номером.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Взаимодействие с Блоком» руководства по эксплуатации РМБТ.466961.003-003 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных».
ПравообладательОбщество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034
Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 26, оф. 201
Телефон (факс): +7(495) 785-57-50
E-mail: post@kmyt.ru
Изготовитель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 26, оф. 201
Адрес места осуществления деятельности: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26
Телефон (факс): +7(495) 785-57-50
E-mail: post@kmyt.ru
Испытательный центр
Общество с ограниченной ответственностью «Мера ТИ» (ООО «Мера ТИ») ИНН 5047280627Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, помещ. 108, 109 Телефон (факс): +7 (495) 785-57-31
E-mail: info@merati.tech
Правообладатель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 26, оф. 201
Телефон (факс): +7(495) 785-57-50
E-mail: post@kmyt.ru
Конструктивно Блоки выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На панелях Блоков расположены соответствующие разъемы для подключения к сети связи, навигационной антенны, подачи электропитания и установки карт памяти. Защитные корпуса моноблоков изготавливаются из штампованного металла и имеют съемную панель, крепление которой осуществляется с помощью винтов. Корпуса Блоков имеют крепления для размещения в стойке (19 дюймов).
Принцип действия Блоков основан на формирования тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.
Блоки имеют возможность формирования и передачи специально сформированной последовательности IP-пакетов (тестового трафика), содержащей заданный объем информации и измерения характеристик переданного тестового трафика в точках подключения к сети передачи данных. Для регистрации времени передачи/приёма IP-пакетов и измерения расхождения шкал времени в сетях операторов связи Блоки синхронизируются относительно национальной шкалы времени Российской Федерации UTC(SU) с помощью входящей в их состав Аппаратуры навигационной потребителей ГНСС ГЛОНАСС/GPS/SBAS/Galileo ПРО-04 (регистрационный номер в Федеральном информационном фонде (рег. № 74993-19) в режиме Stratum 1 или от сервера времени по протоколу NTP в режиме Stratum 2.
Блоки могут выполнять функции серверов времени при синхронизации оборудования относительно национальной шкалы времени Российской Федерации UTC(SU) по сетям пакетной передачи данных.
Управление Блоками осуществляется с помощью встроенного интерфейса управления.
В состав Блоков входят вычислители общего назначения.
Блоки представлены в единичных образцах с заводскими номерами № №: 00043, 00044, 00045, 00049, 00050, 00052, 00053, 00054, 00055, 00058, 00060, 00068, 00069, 00071, 00072, 00073, 00074, 00076, 00077, 00079, 00080, 00081, 00082, 00083, 00086, 00088, 00090, 00092, 00096, 00100, 00110, 00113, 00115, 00143, 00144, 00150, 00151, 00154, 00158, 00162, 00164, 00165, 00168, 00181.
В основу конструкции Блоков положена аппаратная платформа Блоков аппаратных для дистанционных измерений параметров сетей передачи данных серии ВЕКТОР-2019-БАДИ-ХХХХХ (рег. № 81411-21) модификации с условным обозначением ВЕКТОР-2019-БАДИ-Ф2С2, выполнение измерительных функций которой обеспечивает специальное программное обеспечение, разработанное Обществом с ограниченной ответственностью «Контроль ИТ».

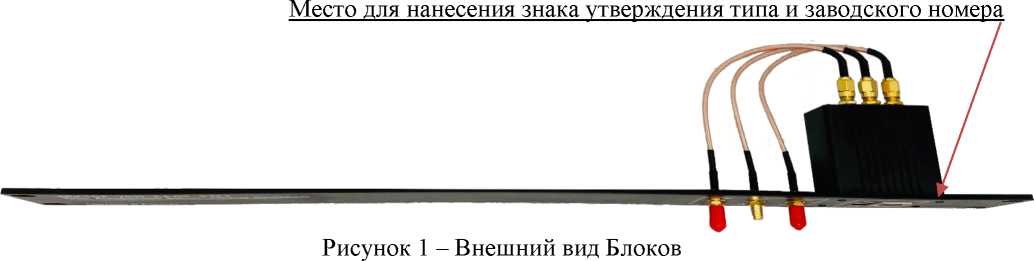

Внешний вид Блоков и место нанесения знака утверждения типа представлены на рисунке 1. Нанесение знака поверки на корпус Блоков не предусмотрено. Заводские номера в цифровом формате наносятся на шильду, распложенную на боковой панели Блоков в форме информационной таблички, типографским способом. Пломбирования корпусов Блоков не предусмотрено.
• ВЕКТОР-2019-ЬАПИ-Ф2С2
Ь’Ск Ani'iniOirtuj Си.|пх4Хин:*х Кэ»е;^и
.'^ггю t Pinx
Таблица 4 -
|
Наименование |
Обозначение |
Количество, экз./шт. |
|
Блок аппаратный дистанционных измерений параметров сетей передачи данных ВЕКТОР-2019-БАДИ-Ф2С2 |
ВЕКТОР-2019-БАДИ-Ф2С2 |
1 |
|
Комплект принадлежностей |
- |
1 |
|
Руководство по эксплуатации |
РМБТ.466961.003-003 РЭ |
1 |
|
Формуляр |
РМБТ.466961.003-003 ФО |
1 |
|
Методика поверки |
- |
1 |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон формирования/измерений длительности сеанса передачи данных, с |
от 1 до 3600 |
|
Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с |
±0,3 |
|
Диапазон формирования/измерений количества информации (объема данных), байт |
от 1 до 1^108 |
|
Максимальная допускаемая абсолютная погрешность формирования/измерений количества информации (объема данных) при доверительной вероятности 0,95, байт, не более |
5 |
|
Пределы допускаемого смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1 в течении не менее 2 часов, мкс |
±0,25 |
|
Пределы допускаемой погрешности хранения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в автономном режиме за сутки, мкс |
±4,92 |
|
Пределы допускаемой погрешности измерения разности (расхождения) шкал времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2, с |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока частотой 50 ±5 Гц, В |
230 ±23 |
|
Потребляемая мощность, В^А, не более |
25 |
|
Габаритные размеры (длина х ширина х высота, мм, не более |
482х72х44 |
|
Масса, кг, не более |
0,26 |
|
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
