Номер по Госреестру СИ: 93949-24
93949-24 Виброустановка поверочная лабораторная
(АТ-9000-VP)
Назначение средства измерений:
Виброустановка поверочная лабораторная АТ-9000-VP (далее -
виброустановка) предназначена для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей методом сравнения с эталонным вибропреобразователем.
Виброустановка поверочная лабораторная АТ-9000-VP является рабочим эталоном 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 1
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 2
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 3
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 4
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 5
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 6
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 7
Внешний вид.
Виброустановка поверочная лабораторная
Рисунок № 8
Общие сведения
Дата публикации - 29.11.2024
Срок свидетельства -
Номер записи - 195768
ID в реестре СИ - 1421511
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АТ-9000-VP,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2785 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Виброустановка поверочная лабораторная (АТ-9000-VP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85663-22 |
Виброустановка поверочная с лазерным виброметром, АТ-9000-VFX Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89527-23 |
Виброустановка поверочная, АТ-9000-4812 Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90044-23 |
Виброустановка поверочная, АТ-9000-Т600 Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91357-24 |
Виброустановка поверочная лабораторная, АТ-9000-GT Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93949-24 |
Виброустановка поверочная лабораторная, АТ-9000-VP Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.
По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.
В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.
Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.
Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Виброустановка поверочная лабораторная (АТ-9000-VP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Виброустановка поверочная лабораторная (АТ-9000-VP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение виброустановки поверочной лабораторной АТ-9000-VP представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
Measuring AT9000.dU |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 16063-21-2013 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».
ПравообладательОбщество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Юридический адрес: 125009, г. Москва, пер. Гнездниковский М., д. 12, помещ. I, ком. 4
Телефон/факс: +7 (495) 642-49-14
E-mail: info@alphatechgroup.ru
Web-сайт: www.alphatechgroup.ru
Изготовитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Адрес места осуществления деятельности: 127495, г. Москва, Долгопрудненское ш., д. № 3, Технопарк «Физтехпарк»
Юридический адрес: 125009, г. Москва, пер. Гнездниковский М., д. 12, помещ. I, ком. 4
Телефон/факс: +7 (495) 642-49-14
E-mail: info@alphatechgroup.ru
Web-сайт: www.alphatechgroup.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Юридический адрес: 125009, г. Москва, пер. Гнездниковский М., д. 12, помещ. I, ком. 4
Телефон/факс: +7 (495) 642-49-14
E-mail: info@alphatechgroup.ru
Web-сайт: www.alphatechgroup.ru
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра).
Виброустановка использует метод сравнения с эталонным вибропреобразователем.
Виброустановка состоит из:
-
- блока управления виброустановки поверочной лабораторной АТ-9000-VP (преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431));
-
- вибростенда V20 производства ООО «Альфатех», Россия;
-
- вибростенда APS 113 производства «APS Dynamics, Inc.», США;
-
- усилителя мощности A-10 производства ООО «Альфатех», Россия;
-
- акселерометра пьезоэлектрического 080A200 (рег. № 76591-19);
-
- вибропреобразователя AP2006-5000 (рег. № 59379-14);
-
- усилитель измерительный 482A21 производства «PCB Piezotronics Inc.», США;
-
- ноутбука с предустановленным программным обеспечением (далее - ПО) для поверки виброметров и вибропреобразователей.
Автоматический режим позволяет предварительно задавать уровни и частоты сигналов виброускорения, виброскорости или виброперемещения для управления работой вибростенда. Блок управления виброустановки поверочной лабораторной модификации АТ-9000-VP имеет программное обеспечение, позволяющее производить коррекцию в соответствии с частотной характеристикой эталонного вибропреобразователя ускорения. Также данный режим позволяет проводить автоматическую поверку вибрационных стендов и получать их АЧХ, определять коэффициент нелинейных искажений (КНИ) и коэффициент поперечного движения вибростенда.
Виброустановка так же предназначена для проверки МЭМС акселерометров, а также для изучения вибрационных процессов.
Общий вид блока управления виброустановки поверочной лабораторной АТ-9000-VP и место нанесения заводского номера представлены на рисунке 1. Общий вид вибростендов V20 и APS 113 представлен на рисунке 2. Общий вид акселерометра пьезоэлектрического 080А200 и вибропреобразователя AP2006-5000 представлен на рисунке 3. Общий вид усилителя измерительного 482A21 представлен на рисунке 4. Общий вид усилителя мощности А-10 представлен на рисунке 5.
Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. К виброустановке данного типа относится виброустановка поверочная лабораторная АТ-9000-VP зав. № 24049. Серийный номер в цифровом формате нанесен на корпус преобразователя NI-4431
методом наклейки.

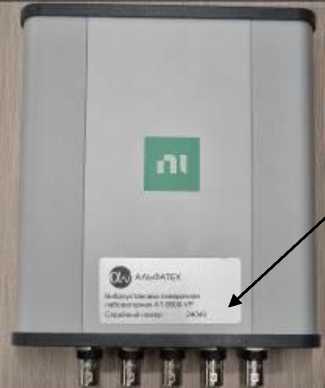

Рисунок 1 - Общий вид блока управления виброустановки поверочной лабораторной АТ-9000-VP
Место нанесения серийного номера
V20
APS 113

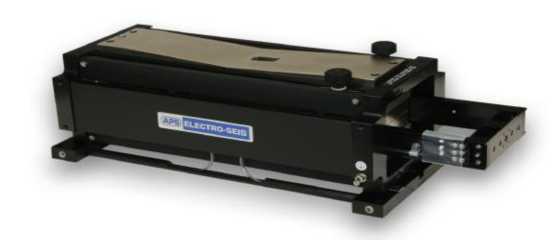

Рисунок 2 - Общий вид вибростендов V20 и APS 113
AP2006-5000
Рисунок 3 - Общий вид акселерометра пьезоэлектрического 080А200 и вибропреобразователя AP2006-5000

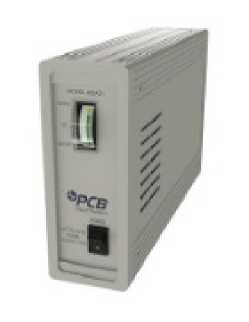

Рисунок 4 - Общий вид усилителя измерительного 482A21

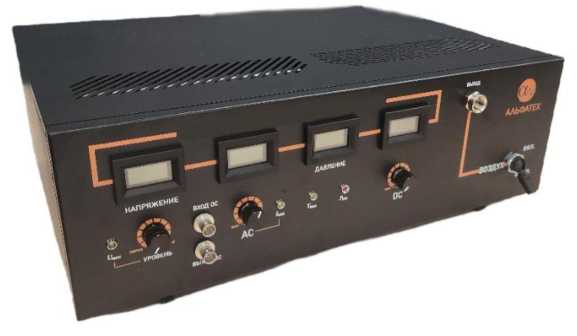

Рисунок 5 - Общий вид усилителя мощности А-10
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Виброустановка поверочная лабораторная в составе: |
АТ-9000-VP |
1 шт. |
|
Блок управления виброустановки поверочной |
АТ-9000-VP |
1 шт. |
|
Вибростенд |
V20 |
1 шт. |
|
Вибростенд |
APS 113 |
1 шт. |
|
Усилитель мощности |
А-10 |
1 шт. |
|
Усилитель измерительный |
482A21 |
1 шт. |
|
Акселерометр пьезоэлектрический |
080A200 |
1 шт. |
|
Вибропреобразователь |
AP2006-5000 |
1 шт. |
|
Ноутбук с программным обеспечением |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. |
Таблица 2 - Метрологические характеристики виброустановки поверочной лабораторной АТ-9000-VP с вибростендом V20
|
Наименование характеристик |
Значение |
|
Диапазон воспроизведения и измерений среднеквадратического значения виброускорения (достигается на опорных частотах), м/с2 - при номинальной нагрузке на усилителе мощности |
от 0,1 до 250 |
|
- при максимальной нагрузке на усилителе мощности |
от 0,1 до 500 |
|
Диапазон воспроизведения и измерений среднеквадратического значения виброскорости, мм/с - при номинальной нагрузке на усилителе мощности |
от 0,1 до 400 |
|
- при максимальной нагрузке на усилителе мощности |
от 0,1 до 790 |
|
Диапазон воспроизведения и измерений размаха виброперемещения, мм |
от 0,001 до 7 |
|
Диапазоны рабочих частот воспроизведения и измерений, Гц: - виброускорения |
от 5 до 20000 |
|
- виброскорости |
от 5 до 5000 |
|
- виброперемещения |
от 5 до 1500 |
|
Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 5 Гц до 5000 Гц включ. |
±2 |
|
св. 5000 Гц до 10000 Гц включ. |
±3 |
|
св. 10000 Гц до 20000 Гц |
±4 |
|
Доверительные границы относительной погрешности измерений виброскорости и виброперемещения в диапазоне рабочих частот при доверительной вероятности P = 0,95, % |
±2 |
|
Опорные частоты, Гц |
100,160 |
|
Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,5 |
|
Коэффициент гармоник в диапазоне частот, %, не более: от 5 до 20 Гц включ. |
7 |
|
св. 20 до 5000 Гц включ. |
5 |
|
св. 5000 до 10000 Гц включ. |
10 |
|
св. 10000 Гц до 20000 Гц |
15 |
|
Относительный коэффициент поперечного движения вибростенда в диапазоне частот, %, не более от 5 до 20 Гц включ. |
10 |
|
св. 20 до 800 Гц включ. |
5 |
|
св. 800 до 5000 Гц включ. |
7 |
|
св. 5000 до 10000 Гц включ. |
10 |
|
св. 10000 до 15000 Гц включ. |
15 |
|
св. 15000 Гц до 20000 Гц |
20 |
|
Уровень вибрационного шума на вибростенда, м/с2, не более |
0,02 |
Таблица 3 - Метрологические характеристики виброустановки поверочной лабораторной
АТ-9000-VP с вибростендом APS 113
|
Наименование характеристик |
Значение |
|
Диапазон воспроизведения и измерений среднеквадратического значения виброускорения, м/с2 |
от 0,01 до 10 |
|
Диапазон воспроизведения и измерений среднеквадратического значения виброскорости, мм/с |
от 0,1 до 200 |
|
Диапазон воспроизведения и измерений размаха виброперемещения, мм |
от 0,01 до 158 |
|
Диапазоны рабочих частот воспроизведения и измерений, Гц:
|
от 0,1 до 10 от 0,5 до 10 от 0,8 до 10 |
|
Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,1 Гц до 0,5 Гц включ. св. 0,5 Гц до 10 Гц включ. |
±5 ±3 |
|
Доверительные границы относительной погрешности измерений виброскорости в диапазоне рабочих частот при доверительной вероятности P = 0,95, % |
±3 |
|
Доверительные границы относительной погрешности измерений виброперемещения в диапазоне рабочих частот при доверительной вероятности P = 0,95, % |
±3 |
|
Опорная частота, Гц |
10 |
|
Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,8 |
|
Коэффициент гармоник, %, не более |
10 |
|
Относительный коэффициент поперечного движения вибростенда, %, не более |
10 |
|
Уровень вибрационного шума на вибростенде, м/с2, не более |
0,002 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
Габаритные размеры, мм, не более: - преобразователя NI-4431 (длинахвысотахширина) |
142х38х180 |
|
- вибростенда V20 (диаметр х высота) |
165х150 |
|
- вибростенда APS 113 (ширина х длина х высота) |
526х213х168 |
|
- усилителя мощности А-10 (ширина х длина х высота) |
330х450х160 |
|
- усилитель измерительный 482A21 |
160х61х280 |
|
- акселерометра пьезоэлектрического 080A200 (диаметр х высота) |
36,8х29,2 |
|
- вибропреобразователя АР2006-5000 (диаметр х высота) |
35х35 |
|
Масса, кг, не более: - преобразователя NI-4431 |
0,675 |
|
- вибростенда V20 |
11,7 |
|
- вибростенда APS 113 |
36 |
|
- усилителя мощности А-10 |
9 |
|
- усилитель измерительный 482A21 |
0,6 |
|
- акселерометра пьезоэлектрического 080A200 |
0,502 |
|
- вибропреобразователя АР2006-5000 |
0,18 |
