Номер по Госреестру СИ: 85663-22
85663-22 Виброустановка поверочная с лазерным виброметром
(АТ-9000-VFX)
Назначение средства измерений:
Виброустановка поверочная с лазерным виброметром АТ-9000-VFX (далее -виброустановка) предназначена для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости, виброперемещения), для передачи размеров единиц параметров вибрации нижестоящим эталонам и средствам измерений абсолютным методом и методом сравнения с эталонным вибропреобразователем.
Виброустановка является вторичным эталоном в соответствии с Приказом Росстандарта от 27.12.2018 № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Внешний вид.
Виброустановка поверочная с лазерным виброметром
Рисунок № 1
Программное обеспечение
Для работы на виброустановке используется автономное программное обеспечение (далее - ПО).
Автономное ПО, установленное на ноутбук, выполняет функции по заданию параметров вибрации (управления вибростендами), позволяет программировать циклические испытания, создавать автоматические отчеты в MS Excel, сохранять и проводить анализ данных, сохранять протоколы поверки и калибровки в базу данных.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Measuring AT9000.dll |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО |
ce3bled5813879cb914bc93b9553f435 (алгоритм вычисления MD5) |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX», раздел «Описание и работа изделия».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ ISO 16063-1-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения
ГОСТ ISO 16063-11-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 11. Первичная вибрационная калибровка методами лазерной интерферометрии
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ГОСТ ISO 16063-41-2014 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 41. Калибровка лазерных виброметров
ГОСТ Р 8.669-2009 Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями
ПравообладательОбщество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Адрес: 125009 г. Москва, Малый Гнездниковский пер., д. 12, помещение 1, комната 4
Телефон: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Изготовитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Адрес: 125009 г. Москва, Малый Гнездниковский пер., д. 12, помещение 1, комната 4
Телефон: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Адрес: 125009 г. Москва, Малый Гнездниковский пер., д. 12, помещение 1, комната 4
Телефон: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Принцип действия виброустановки основан на воспроизведении параметров синусоидальной вибрации (виброускорения, виброскорости, виброперемещения) и определении коэффициента преобразования, исследуемого вибропреобразователя абсолютным методом или методом сравнения с эталонным вибропреобразователем.
К виброустановке данного типа относится виброустановка поверочная с лазерным виброметром АТ-9000-VFX зав. № 20020. В состав виброустановки входят средства формирования и воспроизведения вибрационных колебаний и средства измерений параметров вибрации:
-
- блок управления виброустановки поверочной АТ-9000-А (4431);
-
- вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200;
-
- усилитель мощности 2100Е21-С;
-
- низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113;
-
- усилитель мощности SPA-110-500 для APS 113;
-
- доплеровский лазерный виброметр VFX-I-110;
-
- контроллер лазерного управления с интерфейсом VFX-F-110;
-
- стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110;
-
- ноутбук с предустановленным программным обеспечением.
Вибростенд калибровочный на воздушном подшипнике РСВ 396С11 и низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113 различаются частотными и амплитудными диапазонами воспроизводимого виброускорения.
Доплеровский лазерный виброметр VFX-I-110 производит измерения параметров вибрации с высокой степенью точности абсолютным методом.
Контроллер лазерного управления с интерфейсом VFX-F-110 обеспечивает поступление измерительной информации от эталонных акселерометров и доплеровского лазерного виброметра VFX-I-110 на ноутбук и отображение измерительной информации на его экране.
Конструктивно виброустановка выполнена в виде отдельных приборов, подключенных между собой с помощью кабелей.
Заводской номер виброустановки нанесен типографским способом в цифровом формате в паспорт на виброустановку. На корпусах составных частей виброустановки маркировка нанесена способом таблички устройства (шильдик) в буквенно-числовом формате с указанием модели и заводского номера, за исключением усилителя мощности SPA-110-500 для APS 113, где маркировка нанесена способом гравировки в буквенно-числовом формате на корпусе усилителя.
Пломбирование виброустановки не предусмотрено.
Нанесение знака поверки на виброустановку не предусмотрено.

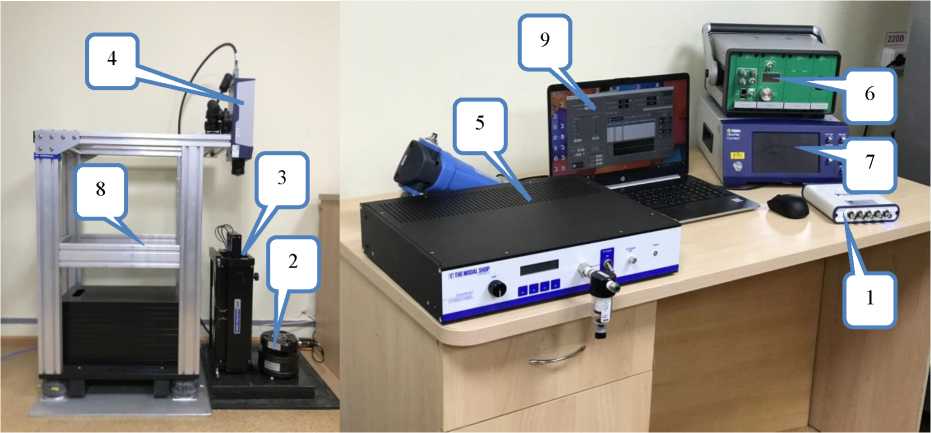

Общий вид виброустановки представлен на рисунке 1.
Рисунок 1 - Общий вид виброустановки
-
1 - блок управления виброустановки поверочной АТ-9000-А (4431);
-
2 - вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200;
-
3 - низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113;
-
4 - доплеровский лазерный виброметр VFX-I-110;
-
5 - усилитель мощности 2100Е21-С;
-
6 - усилитель мощности SPA-110-500 для APS 113;
-
7 - контроллер лазерного управления с интерфейсом VFX-F-110;
-
8 - стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110;
-
9 - ноутбук с предустановленным программным обеспечением.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Виброустановка поверочная с лазерным виброметром АТ-9000-VFX |
- |
1 шт. |
Паспорт «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX» |
- |
1 экз. |
Руководство по эксплуатации «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX» |
- |
1 экз. |
Руководство оператора «АТ-9000.2019 ПО Виброустановки поверочные АТ-9000» |
- |
1 экз. |
Таблица 2 - Метрологические характеристики виброустановки
Наименование характеристики |
Значение |
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 |
от 0,02 до 392 |
Диапазон воспроизведения и измерений виброскорости (амплитуда), м/с |
от 1-10-4 до 1 |
Диапазон воспроизведения и измерений виброперемещения (размах), м |
от 1-10-6 до 0,158 |
Коэффициент гармоник движения вибростола в диапазонах частот, не более, %: - от 0,1 до 0,5 Гц включ. |
10 |
- св. 0,5 до 20 Гц включ. |
7 |
- св. 20 до 20000 Гц включ. |
5 |
Относительный коэффициент поперечного движения вибростола в диапазонах частот не более, %: - от 0,1 до 2000 Гц включ. |
5 |
- св. 2000 до 10000 Гц включ. |
7 |
- св. 10000 до 20000 Гц включ. |
20 |
Доверительные границы относительной суммарной погрешности результатов измерений параметров вибрации при коэффициенте охвата 2 (k=2) и доверительной вероятности P=0,95 в диапазонах частот, не более, %: - от 0,1 Гц до 0,5 Гц включ. |
±2,5 |
- св. 0,5 Гц до 20 Гц включ. |
±0,7 |
- св. 20 Гц до 800 Гц включ. |
±0,3 |
- св. 800 Гц до 2000 Гц включ. |
±0,5 |
- св. 2000 Гц до 5000 Гц включ. |
±1,0 |
- св. 5000 Гц до 10000 Гц включ. |
±1,5 |
- св. 10000 Гц до 20000 Гц включ. |
±3,0 |
Таблица 3 - Основные технические характеристики виброустановки
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 96,0 до 106,7 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Габаритные размеры (длина; ширина; высота), мм, не более: - блок управления виброустановки поверочной АТ-9000-А (4431) |
142; 180; 38 |
- вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200 (диаметр; высота) |
165; 133 |
- низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113 |
258,5; 165,5; 463,6 |
- доплеровский лазерный виброметр VFX-I-110 |
364,2; 125; 87,3 |
- усилитель мощности 2100Е21-С |
440; 370; 90 |
- усилитель мощности SPA-110-500 для APS 113 |
280; 310; 160 |
- контроллер лазерного управления с интерфейсом VFX-F-110 |
383; 285; 140 |
- стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110 |
715; 410; 960 |
- ноутбук с предустановленным программным обеспечением |
360; 240; 16 |
Масса, кг, не более: - блок управления виброустановки поверочной АТ-9000-А (4431) |
0,675 |
- вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200 |
10,1 |
- низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113 |
38,0 |
- доплеровский лазерный виброметр VFX-I-110 |
3,3 |
- усилитель мощности 2100Е21-С |
3,8 |
- усилитель мощности SPA-110-500 для APS 113 |
4,5 |
- контроллер лазерного управления с интерфейсом VFX-F-110 |
7,3 |
- стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110 |
380 |
- ноутбук с предустановленным программным обеспечением |
1,95 |
Время непрерывной работы, ч, не менее |
8 |
Средняя наработка на отказ, ч |
6600 |
Средний срок службы, лет |
10 |
