89527-23 Виброустановка поверочная
(АТ-9000-4812)
Назначение средства измерений:
Виброустановка поверочная АТ-9000-4812 (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей.
Внешний вид.

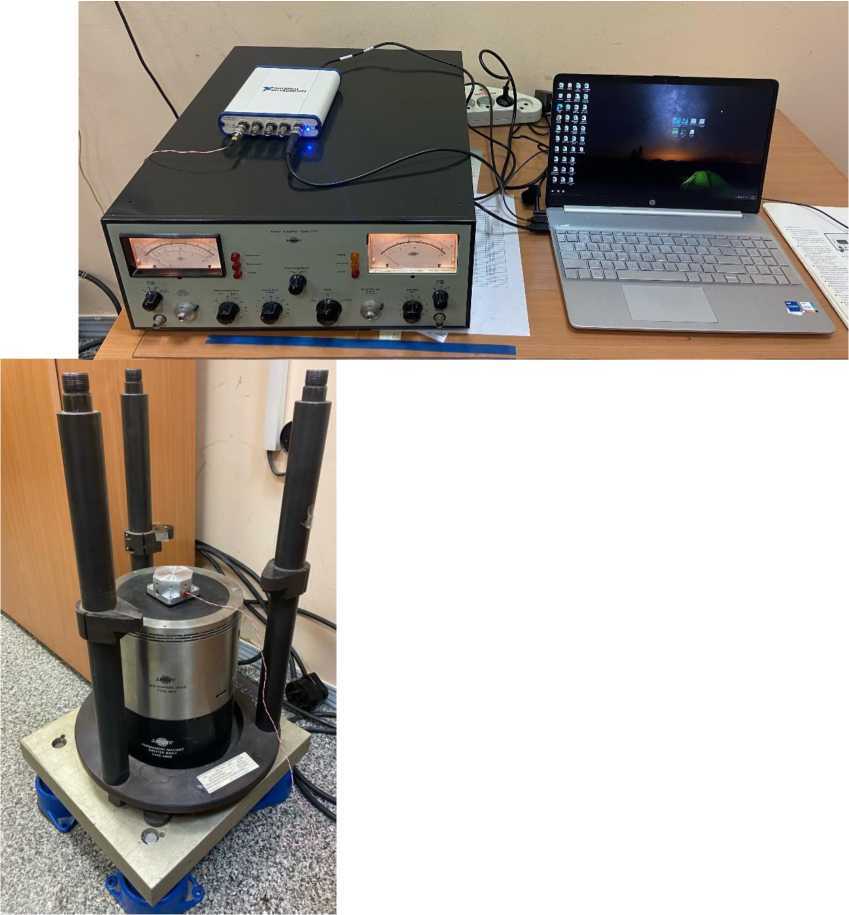

Виброустановка поверочная
Рисунок № 1
Внешний вид.

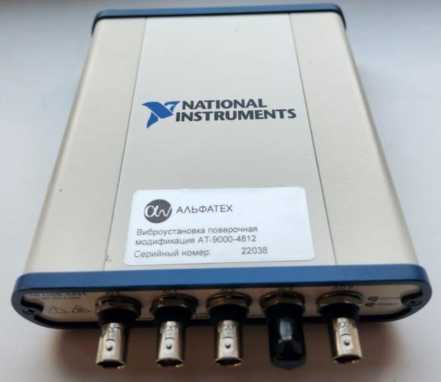

Виброустановка поверочная
Рисунок № 2
Общие сведения
Дата публикации - 18.07.2023
Срок свидетельства -
Номер записи - 191498
ID в реестре СИ - 1409880
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1476 от 2023.07.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Виброустановка поверочная (АТ-9000-4812)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85663-22 |
Виброустановка поверочная с лазерным виброметром, АТ-9000-VFX Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89527-23 |
Виброустановка поверочная, АТ-9000-4812 Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90044-23 |
Виброустановка поверочная, АТ-9000-Т600 Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91357-24 |
Виброустановка поверочная лабораторная, АТ-9000-GT Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93949-24 |
Виброустановка поверочная лабораторная, АТ-9000-VP Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Виброустановка поверочная (АТ-9000-4812)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Виброустановка поверочная (АТ-9000-4812)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) виброустановки поверочной представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
Measuring AT9000.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем.
ПравообладательОбщество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Юридический адрес: 125009, г. Москва, Малый Гнездниковский пер., д. 12, помещ. I, ком. 4
Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Изготовитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Адрес места осуществления деятельности: 127495, г. Москва, ул. Долгопрудненское ш., д. № 3, Технопарк «Физтехпарк»
Юридический адрес: 125009, г. Москва, Малый Гнездниковский пер., д. 12, помещ. I, ком. 4
Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Юридический адрес: 125009, г. Москва, Малый Гнездниковский пер., д. 12, помещ. I, ком. 4
Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя.
Виброустановки используют метод сравнения с эталонным вибропреобразователем.
Виброустановка состоит из:
- вибростенда 4805 с вибростолом 4812 производства «Bruel & Kjaer», Дания;
- усилителя мощности 2707 производства «Bruel & Kjaer», Дания;
- акселерометра пьезоэлектрического 353B17 (рег. № 76591-19);
- преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431).
Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора, встроенного в преобразователь NI-4431. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации контролируются с помощью эталонного акселерометра, установленного на вибростол виброустановки, сигнал которого преобразуется и усиливается с помощью преобразователя NI-4431. Управление работой виброустановки происходит при помощи программного обеспечения, установленного на персональный компьютер.
Виброустановка применяется в качестве рабочего эталона 2-го разряда. Общий вид виброустановки поверочной АТ-9000-4812 приведен на рисунке 1. Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. Заводской номер в числовом формате наносится на корпус преобразователя NI-4431 методом наклейки.
К виброустановкам, относящимся к данному типу средств измерений, относится виброустановка поверочная АТ-9000-4812 зав. № 22038.
■
