Номер по Госреестру СИ: 90044-23
90044-23 Виброустановка поверочная
(АТ-9000-Т600)
Назначение средства измерений:
Виброустановка поверочная АТ-9000-Т600 (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей.
Внешний вид.
Виброустановка поверочная
Рисунок № 1
Внешний вид.
Виброустановка поверочная
Рисунок № 2
Программное обеспечение
Программное обеспечение виброустановки поверочной АТ-9000-Т600 представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные признаки |
Значение |
Идентификационное наименование ПО |
Measuring AT9000.dll |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем.
Правообладатель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Юридический адрес: 125009, г. Москва, Малый Гнездниковский пер., д. 12, помещ. I, ком. 4
Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Изготовитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)ИНН 9710010659
Юридический адрес: 125009, г. Москва, Малый Гнездниковский переулок, д. 12, помещ. I, ком. 4
Адрес места осуществления деятельности: 127495, г. Москва, ул. Долгопрудненское ш., д. № 3, Технопарк «Физтехпарк»
Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Юридический адрес: 125009, г. Москва, Малый Гнездниковский пер., д. 12, помещ. I, ком. 4
Телефон/факс: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного акселерометра или лазерного виброметра.
Виброустановка использует метод сравнения с эталонным акселерометром или лазерным виброметром.
Виброустановка состоит из:
- блока управления виброустановки поверочной АТ-9000-А (преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431));
-
- вибростенда электродинамического ВС402-25 производства ООО НПП «Вибротрон»;
-
- усилителя мощности А4022 производства ООО НПП «Вибротрон»;
-
- установки вентиляционной ВЦ2101;
-
- акселерометра пьезоэлектрического 353B17 (рег. № 76591-19);
-
- акселерометра пьезоэлектрического 353B03 (рег. № 76591-19);
-
- двух акселерометров АР2006-500 (рег. № 88508-23);
-
- лазерного виброметра Polytec OFV-5000;
-
- адаптера для работы при комнатной температуре;
-
- термоизолирующего адаптера для работы при температуре до +600 °С;
-
- ноутбука с предустановленным программным обеспечением (далее - ПО) для поверки виброметров и акселерометров.
Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора, встроенного в преобразователь NI-4431. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации контролируются с помощью эталонного акселерометра, установленного на вибростол виброустановки, либо лазерного виброметра, сигнал которого преобразуется и усиливается с помощью преобразователя NI-4431.
Управление работой виброустановки происходит при помощи программного обеспечения, установленного на ноутбук.
Виброустановка применяется в качестве рабочего эталона 2-го разряда.

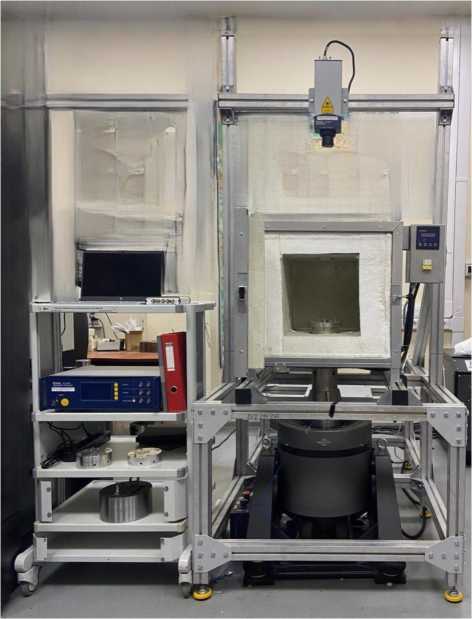

Общий вид виброустановки поверочной АТ-9000-Т600 приведен на рисунке 1.
Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. Серийный номер в цифровом формате наносится на корпус преобразователя NI-4431 методом наклейки.

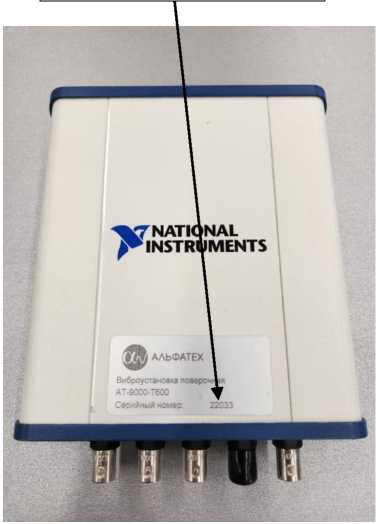

Место нанесения серийного номера
Рисунок 1 - Общий вид виброустановки поверочной АТ-9000-Т600
Таблица 4 -
Наименование |
Обозначение |
Количество |
Виброустановка поверочная в составе: |
АТ-9000-Т600 |
1 шт. |
Вибростенд электродинамический |
ВС402-25 |
1 шт. |
Усилитель мощности |
А4022 |
1 шт. |
Установка вентиляционная |
ВЦ2101 |
1 шт. |
Акселерометр пьезоэлектрический |
353B03 |
1 шт. |
Акселерометр пьезоэлектрический |
353B17 |
1 шт. |
Акселерометр |
АР2006-500 |
2 шт. |
Блок управления виброустановки поверочной |
АТ-9000-А |
1 шт. |
Лазерный виброметр Polytec |
OFV-5000 |
1 шт. |
Адаптер для работы при комнатной температуре |
1 шт. | |
Термоизолирующий адаптер для работы при температуре до +600 °С |
1 шт. | |
Ноутбук с программным обеспечением |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон воспроизведения (измерений) амплитудного значения виброускорения, м/с2 - с адаптером для работы при комнатной температуре |
от 1 до 670 |
- с термоизолирующим адаптером для работы при температуре до +600 °С |
от 1 до 130 |
Диапазон воспроизведения (измерений) амплитудного значения виброскорости, мм/с - с адаптером для работы при комнатной температуре |
от 1 до 1600 |
- с термоизолирующим адаптером для работы при температуре до +600 °С |
от 1 до 1300 |
Диапазон воспроизведения (измерений) размаха виброперемещения, мм - с адаптером для работы при комнатной температуре |
от 0,01 до 40 |
- с термоизолирующим адаптером для работы при температуре до +600 °С |
от 0,01 до 30 |
Диапазон рабочих частот, Гц - с адаптером для работы при комнатной температуре |
от 1* до 2000 |
- с термоизолирующим адаптером для работы при температуре до +600 °С |
от 1* до 500 |
Резонансная частота вибростенда, Гц, не менее |
2000 |
Относительный коэффициент поперечного движения вибростола виброустановки с адаптером для работы при комнатной температуре в диапазоне частот, %, не более от 1 до 20 Гц включ. |
10 |
св. 20 до 800 Гц включ. |
5 |
св. 800 до 2000 Гц |
7 |
на частоте 2000 Гц |
20 |
Относительный коэффициент поперечного движения вибростола виброустановки с термоизолирующим адаптером в диапазоне частот, %, не более от 1 до 20 Гц включ. |
10 |
св. 20 до 500 Гц включ. |
7 |
Коэффициент гармоник в диапазоне частот, %, не более от 1 до 5 Гц включ. |
10 |
св. 5 до 2000 Гц включ. |
5 |
Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности p = 0,95 в поддиапазонах частот, % от 1 до 2 Гц включ. |
±3 |
св. 2 до 20 Гц включ. |
±2 |
св. 20 до 2000 Гц |
±3 |
на частоте 2000 Гц |
±5 |
Уровень собственных шумов, м/с2, не более |
0,25 |
Примечание: * Нижний предел рабочих частот достигается при условии подключения поверяемого | |
средства измерений к входу преобразователя NI-4431 с использованием узкополосного | |
фильтра частот |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
Габаритные размеры, мм, не более: - вибростенда электродинамического ВС402-25 (длинахвысотахширина) |
580х610х780 |
- усилителя мощности А4022 (длинахвысотахширина) |
760х530х780 |
- акселерометра пьезоэлектрического 353B17 (диаметрхвысота) |
07,2x15,0 |
- акселерометра пьезоэлектрического 353B03 (диаметрхвысота) |
012,7x20,6 |
- акселерометра АР2006-500 (диаметрхвысота) |
036х35 |
- преобразователя NI-4431 (длинахвысотахширина) |
142х38х180 |
- контроллера лазерного виброметра Polytec OFV-5000 |
450х360х150 |
- сенсорной головки лазерного виброметра Polytec OFV-5000 |
358x120x80 |
Масса, кг, не более: - вибростенда электродинамический ВС402-25 |
420 |
- усилителя мощности А4022 |
160 |
- акселерометра пьезоэлектрического 353B17 |
0,002 |
- акселерометра пьезоэлектрического 353B03 |
0,011 |
- акселерометра АР2006-500 |
0,18 |
- преобразователя NI-4431 |
0,675 |
- контроллера лазерного виброметра Polytec OFV-5000 |
10 |
- сенсорной головки лазерного виброметра Polytec OFV-5000 |
3,4 |
