Номер по Госреестру СИ: 93899-24
93899-24 Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2
(Обозначение отсутствует)
Назначение средства измерений:
Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2 (далее - ИС) предназначена для измерений перепада давления, избыточного давления, температуры, массы, тепловой энергии и интервалов времени.
Общие сведения
Дата публикации - 22.11.2024
Срок свидетельства -
Номер записи - 195722
ID в реестре СИ - 1421406
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственная фирма "КРУГ" (ООО НПФ "КРУГ")
Страна - РОССИЯ
Населенный пункт - г. Пенза
Уведомление о начале осуществления предпринимательской деятельности -
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2747 от 2024.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственная фирма "КРУГ" (ООО НПФ "КРУГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88878-23 20.04.2028 |
Комплексы программно-аппаратные, ПТК КРУГ-2000 Общество с ограниченной ответственностью Научно-производственная фирма "КРУГ" (ООО НПФ "КРУГ") (РОССИЯ г. Пенза) |
ОТ МП |
4 года |
|
92887-24 14.08.2029 |
Вычислители расхода нефти и нефтепродуктов, ЦифрОйл Общество с ограниченной ответственностью Научно-производственная фирма "КРУГ" (ООО НПФ "КРУГ") (РОССИЯ г. Пенза) |
ОТ МП |
4 года |
|
92887-24 14.08.2029 |
Вычислители расхода нефти и нефтепродуктов, ЦифрОйл Общество с ограниченной ответственностью Научно-производственная фирма "КРУГ" (ООО НПФ "КРУГ") (РОССИЯ г. Пенза) |
ОТ МП |
4 года |
|
93899-24 |
Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2, Обозначение отсутствует Общество с ограниченной ответственностью Научно-производственная фирма "КРУГ" (ООО НПФ "КРУГ") (РОССИЯ г. Пенза) |
ОТ МП |
1 год |
Кто поверяет Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЦМ "СТП" (RA.RU.311519) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС и включает в себя ПО СПТ963 и ПО контроллеров DevLink.
ПО ИС разделено на метрологически значимую и метрологически незначимую части. К метрологически значимой части ПО ИС относятся: ПО СПТ963 и ПО DevLink Linux контроллеров DevLink. Идентификационные данные метрологически значимой части ПО ИС приведены в таблице 2.
К метрологически незначимой части ПО ИС относятся ПО СРВК DevLink контроллеров DevLink, реализованное в виде файлов операционной системы Linux.
Метрологически значимая часть ПО ИС защищена от несанкционированного доступа, изменения алгоритмов и установленных параметров паролем, ведением доступного только для чтения журнала событий и пломбированием СПТ963 и контроллеров DevLink (в шкафном исполнении) в соответствии с их описаниями типа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО ИС
|
Идентификационные данные (признаки) |
Значение | |
|
ПО СПТ963 |
ПО контроллеров DevLink | |
|
Идентификационное наименование ПО |
- |
DevLink Linux |
|
Номер версии (идентификационный номер) ПО |
01.0.Х.ХХ |
8.2 |
|
Цифровой идентификатор ПО |
FFB3 |
0хС973 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
MODBUS CRC16 |
|
Примечание - Символы «х» обозначают любые символы латинского алфавита или цифры. | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.8 документа «ЖАЯК.425000.042 ФО. Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2. Формуляр».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ПравообладательПубличное акционерное общество «Т Плюс» (ПАО «Т Плюс»)
ИНН 6315376946
Юридический адрес: 143421, Московская обл., г.о. Красногорск, тер. автодорога
Балтия, км 26-й, д. 5, стр. 3, оф. 506 Телефон: +7 (495) 980-59-00
Факс: +7 (495) 980-59-08
E-mail: info@tplusgroup.ru
Web-сайт: www.tplusgroup.ru
Изготовитель
Общество с ограниченной ответственностью научно-производственная фирма «КРУГ» (ООО НПФ «КРУГ»)ИНН 5837003278
Юридический адрес: 440028, Пензенская обл., г. Пенза, ул. Германа Титова, д. 1, оф. 203
Адрес места осуществления деятельности: 440028, Пензенская область, г. Пенза, ул. Германа Титова, д. 1
Телефон: +7 (8412) 49-97-75
E-mail: krug@krug2000.ru
Web-сайт: www.krug2000.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
E-mail: office@ooostp.ru
Web-сайт: http://www.ooostp.ru
Правообладатель
Публичное акционерное общество «Т Плюс» (ПАО «Т Плюс»)ИНН 6315376946
Юридический адрес: 143421, Московская обл., г.о. Красногорск, тер. автодорога
Балтия, км 26-й, д. 5, стр. 3, оф. 506 Телефон: +7 (495) 980-59-00
Факс: +7 (495) 980-59-08
E-mail: info@tplusgroup.ru
Web-сайт: www.tplusgroup.ru
Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке входных сигналов, поступающих по измерительным каналам (далее - ИК) от преобразователей перепада давления, избыточного давления и температуры, установленных на измерительных трубопроводах (далее - ИТ), и измерении массы теплоносителя и тепловой энергии.
Для измерения массы теплоносителя (воды) на ИТ установлены сужающие устройства - диафрагмы по ГОСТ 8.586.2-2005 (ИСО 5167-2:2003), преобразователи перепада давления, избыточного давления и температуры. Масса теплоносителя измеряется сложным ИК, реализующим метод расчета по ГОСТ 8.586.5-2005 на основе измеренных перепада давления на диафрагме, избыточного давления и температуры теплоносителя соответствующими простыми ИК.
Тепловая энергия теплоносителя измеряется с помощью сложного ИК на основе измерений массы, избыточного давления и температуры теплоносителя соответствующими ИК.
К настоящему типу средства измерений относится ИС с заводским номером 01.24 со следующими автономными блоками:
-
- узел учета (далее - УУ) тепловой энергии, отпускаемой на промышленный регион (далее - УУ на ЦПР), заводской номер 01.24.01;
-
- УУ тепловой энергии, отпускаемой на Северо-Восточный на СВР), заводской номер 01.24.02;
-
- УУ тепловой энергии, отпускаемой на Северо-Западный на СЗР), заводской номер 01.24.03;
Центральный
район
район
(далее - УУ
(далее - УУ
-
- УУ тепловой энергии, отпускаемой на район «Заречный» (далее -«Заречный»), заводской номер 01.24.04.
УУ на район
УУ подпиточной воды (УУ воды на ПТС 1 очереди, УУ воды на ПТС 2 очереди, УУ воды на ПТС из вакуумного деаэратора, УУ воды в вакуумный деаэратор, УУ воды на эжектор вакуумного деаэратора, ИТ холодной воды) являются общими для всех автономных блоков ИС.
ИС представляет собой многоуровневую иерархичную систему распределенного типа, состоящую из нижнего, среднего и верхнего уровней, связанных между собой аналоговыми и цифровыми линиями связи.
Нижний уровень ИС представлен средствами измерений (далее - СИ) перепада давления, избыточного давления и температуры.
Средний уровень ИС построен на тепловычислителях СПТ963 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -№ в ФИФОЕИ) 70097-17) и контроллерах промышленных DevLink (№ 78510-20 в ФИФОЕИ) (далее - контроллеры DevLink). Тепловычислители СПТ963 измеряют аналоговые и частотные сигналы, поступающие от нижнего уровня, преобразуют их в соответствующие значения перепада давления, избыточного давления, температуры и вычисляют значение массового расхода (массы) теплоносителя, тепловой энергии, а также передают измерительную информации контроллерам DevLink и на верхний уровень посредством цифровых сигналов. Контроллеры DevLink реализуют алгоритм пользователя, работающий в системе реального времени контроллера или по запросу с интерфейса пользователя верхнего уровня.
Верхний уровень ИС состоит из серверов сбора и хранения, WEB-сервера (осуществляет визуализацию данных ИС), станции инженера и автоматизированных рабочих мест диспетчеров. Верхний уровень ИС выполняет следующие функции:
-
- сбор, обработка и хранение результатов измерений;
-
- контроль состояния исполнительных механизмов (электрозадвижек);
-
- регистрация событий;
-
- архивирование информации.
Основные функции ИС:
-
- измерение перепада давления, избыточного давления и температуры теплоносителя;
-
- вычисление массового расхода (массы) теплоносителя и тепловой энергии;
-
- формирование отчетов, архивирование, хранение измеренных и вычисленных значений;
-
- защита системной информации от несанкционированного доступа.
Перечень и состав УУ ИС приведены в таблице 1.
Таблица 1 - Перечень и состав УУ ИС
|
Наименование УУ |
ИТ |
Наименование СИ, входящих в состав ИК |
№ в ФИФОЕИ |
|
УУ на ЦПР |
Подающий |
Преобразователи давления измерительные EJX, модель EJX 110A |
28456-09 |
|
Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ |
19055-02 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
Подающий (байпас) |
Преобразователь давления измерительный EJX, модель EJX 110A |
28456-09 | |
|
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-04 | ||
|
Датчик давления «Метран-150», модель «Метран-150TG» |
32854-09 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 |
|
Наименование УУ |
ИТ |
Наименование СИ, входящих в состав ИК |
№ в ФИФОЕИ |
|
УУ на ЦПР |
Обратный |
Преобразователь давления измерительный EJX, модель EJX 110A |
28456-09 |
|
Датчик давления Сигнал-И, модель Сигнал-И-ДИ (далее - Сигнал-И-ДИ) |
19055-99 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
УУ на СВР |
Подающий |
Преобразователи давления измерительные EJX, модель EJX 110A |
28456-09 |
|
Датчик давления «Метран-150», модель «Метран-150TG» |
32854-09 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
Подающий (байпас) |
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-04 | |
|
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-09 | ||
|
Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ |
19055-02 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
Обратный |
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-09 | |
|
Датчик давления Метран-150, модель Метран-150ТG |
32854-13 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
УУ на СЗР |
Подающий |
Преобразователь давления измерительный EJX, модель EJX 110A |
28456-04 |
|
Преобразователь давления измерительный EJX, модель EJX 110A |
28456-09 | ||
|
Датчик давления «Метран-150», модель «Метран-150TG» |
32854-09 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 |
|
Наименование УУ |
ИТ |
Наименование СИ, входящих в состав ИК |
№ в ФИФОЕИ |
|
УУ на СЗР |
Подающий (байпас) |
Преобразователи давления измерительные EJX, модель EJX 110A |
28456-09 |
|
Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ |
19055-02 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
Обратный |
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-09 | |
|
Датчик давления «Метран-150», модель «Метран-150TG» |
32854-09 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
УУ на район «Заречный» |
Подающий |
Преобразователи давления измерительные EJX, модель EJX 110A |
28456-09 |
|
Датчик давления «Метран-150», модель «Метран-150TG» |
32854-09 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
Подающий (байпас) |
Преобразователи давления измерительные EJX, модель EJX 110A |
28456-09 | |
|
Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ |
19055-02 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
Обратный |
Преобразователи давления измерительные EJX, модель EJX 110A |
28456-09 | |
|
Датчик давления Метран-150, модель Метран-150ТG |
32854-13 | ||
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 |
58808-14 | ||
|
Адаптер измерительный АДС97 (далее - АДС97) |
38646-08 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
УУ воды на ПТС 1 очереди |
- |
Преобразователи давления измерительные EJX, модель EJX 110A |
28456-09 |
|
Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ |
19055-02 | ||
|
Термопреобразователь сопротивления ТСП 012 |
17053-01 | ||
|
Тепловычислитель СПТ963 |
70097-17 |
|
Наименование УУ |
ИТ |
Наименование СИ, входящих в состав ИК |
№ в ФИФОЕИ |
|
УУ воды на ПТС 2 очереди |
- |
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-04 |
|
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-09 | ||
|
Датчик давления МТ-100, модель МТ-100 Р 11032 (далее - МТ-100) |
13094-95 | ||
|
Термопреобразователь сопротивления ТСП 012 |
17053-01 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
УУ воды на ПТС из вакуумного деаэратора |
- |
Преобразователь давления измерительный EJX, модель EJX 110A (далее - EJX 110A) |
28456-04 |
|
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-09 | ||
|
Датчик давления, разрежения и разности давлений Сигнал, модель Сигнал ДИ (далее -Сигнал ДИ) |
13687-93 | ||
|
Термопреобразователь сопротивления ТСП 012 |
17053-01 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
УУ воды в вакуумный деаэратор |
- |
Преобразователь давления измерительный EJX, модель EJX II0A |
28456-09 |
|
Датчик давления «Метран-150», модель «Метран-150TG» (далее - Мет'ран-|50ТС) |
32854-09 | ||
|
Термопреобразователь сопротивления ТСП 012 |
17053-01 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
УУ воды на эжектор вакуумного деаэратора |
- |
Преобразователь давления измерительный EJX, модель EJX 110A (далее - EJX II0A) |
28456-09 |
|
Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ (далее - Сигнал-И-ДИ) |
19055-02 | ||
|
Термопреобразователь сопротивления ТСП 012 (далее - ТСП 012) |
17053-01 | ||
|
Тепловычислитель СПТ963 |
70097-17 | ||
|
ИТ холодной воды |
- |
Преобразователь давления измерительный АИР-20/М2, модель АИР-20/М2-Н-ДИ |
63044-16 |
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 (далее - ТС-1088) |
58808-14 | ||
|
Тепловычислитель СПТ963 (далее - СПТ963) |
70097-17 | ||
|
Резерв |
- |
Преобразователь давления измерительный АИР-20/М2, модель АИР-20/М2-Н-ДД (далее - АИР-20/М2-Н-ДД) |
63044-16 |
|
Преобразователь давления измерительный АИР-20/М2, модель АИР-20/М2-Н-ДИ (далее - АИР-20/М2-Н-ДИ) |
63044-16 | ||
|
Датчик давления Метран-150, модель Метран-150ТG2 (далее - Мет'ран-|50ТС2) |
32854-13 | ||
|
Датчик давления Метран-150, модель Метран-150CD (далее - Мет'ран-|50СО) |
32854-13 |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр и точки, наносится на маркировочные таблички, закрепленные на серверных шкафах, шкафу WEB-сервера и на титульный лист формуляра типографским способом. Заводские номера автономных блоков ИС в виде цифрового обозначения, состоящего из арабских цифр и точки, наносятся типографским способом на маркировочные таблички, закрепленные на ИТ соответствующих УУ.
Нанесение знака поверки на ИС не предусмотрено. Пломбирование ИС не предусмотрено.
Метрологические характеристики ИС приведены в таблице 3.
Таблица 3 -
ИС
|
Наименование характеристики |
Значение |
|
Диапазон измерений массы теплоносителя в потоке, т/ч:
|
от 406,9 до 4020,8 от 120,3 до 1256,4 от 710,7 до 3510,0 от 249,8 до 3217,4 от 122,8 до 1256,4 от 644,5 до 3208,1 от 407,6 до 3217,1 от 122,8 до 1256,4 от 644,5 до 3208,1 |
__________________Наименование характеристики___________________
-
- по подающему ИТ УУ на район «Заречный»
-
- по подающему ИТ (байпас) УУ на район «Заречный»
-
- по обратному ИТ УУ на район «Заречный»
-
- по УУ воды на ПТС 1 очереди
-
- по УУ воды на ПТС 2 очереди
-
- по УУ воды на ПТС из вакуумного деаэратора
-
- по УУ воды в вакуумный деаэратор
-
- по УУ воды на эжектор вакуумного деаэратора___________________

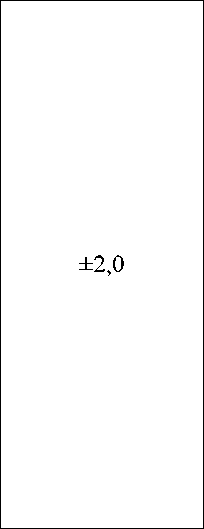

Пределы допускаемой относительной погрешности измерений массы теплоносителя по ИТ, %, в диапазоне измерений массы теплоносителя в потоке:
-
- от 406,900 до 651,575 т/ч по подающему ИТ УУ на ЦПР
-
- от 120,300 до 165,176 т/ч по подающему ИТ (байпас) УУ на ЦПР
-
- от 710,70 до 1145,29 т/ч по обратному ИТ УУ на ЦПР
-
- от 249,800 до 355,119 т/ч по подающему ИТ УУ на СВР
-
- от 122,800 до 177,621 т/ч по подающему ИТ (байпас) УУ на СВР
-
- от 644,500 до 997,259 т/ч по обратному ИТ УУ на СВР
-
- от 407,600 до 654,217 т/ч по подающему ИТ УУ на СЗР
-
- от 122,800 до 177,447 т/ч по подающему ИТ (байпас) УУ на СЗР
-
- от 644,50 до 998,16 т/ч по обратному ИТ УУ на СЗР
-
- от 276,900 до 396,238 т/ч по подающему ИТ УУ на район «Заречный»
-
- от 120,300 до 164,975 т/ч по подающему ИТ (байпас) УУ на район «Заречный»
-
- от 289,800 до 499,969 т/ч по обратному ИТ УУ на район «Заречный»
-
- от 20,800 до 30,379 т/ч по УУ воды на ПТС 1 очереди
-
- от 15,400 до 21,153 т/ч по УУ воды на ПТС 2 очереди
-
- от 32,800 до 46,172 т/ч по УУ воды на ПТС из вакуумного деаэратора
-
- от 33,500 до 49,073 т/ч по УУ воды в вакуумный деаэратор
-
- от 31,600 до 45,674 т/ч по УУ воды на эжектор вакуумного
деаэратора___________________________________________________________

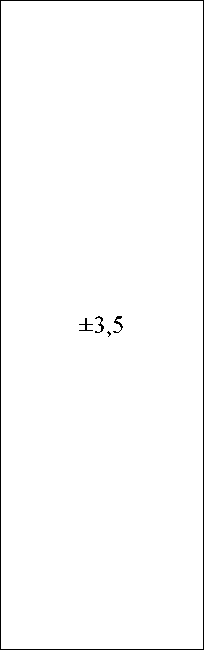

Пределы допускаемой относительной погрешности измерений массы теплоносителя по ИТ, %, в диапазоне измерений массы теплоносителя в потоке:
-
- от 651,575 до 4020,800 т/ч по подающему ИТ УУ на ЦПР
-
- от 165,176 до 1256,400 т/ч по подающему ИТ (байпас) УУ на ЦПР
-
- от 1145,29 до 3510,00 т/ч по обратному ИТ УУ на ЦПР
-
- от 355,119 до 3217,400 т/ч по подающему ИТ УУ на СВР
-
- от 177,621 до 1256,400 т/ч по подающему ИТ (байпас) УУ на СВР
-
- от 997,259 до 3208,100 т/ч по обратному ИТ УУ на СВР
-
- от 654,217 до 3217,100 т/ч по подающему ИТ УУ на СЗР
-
- от 177,447 до 1256,400 т/ч по подающему ИТ (байпас) УУ на СЗР
-
- от 998,16 до 3208,10 т/ч по обратному ИТ УУ на СЗР
-
- от 396,238 до 3518,900 т/ч по подающему ИТ УУ на район «Заречный»
-
- от 164,975 до 1256,400 т/ч по подающему ИТ (байпас) УУ на район «Заречный»
-
- от 499,969 до 3502,100 т/ч по обратному ИТ УУ на район «Заречный»
-
- от 30,379 до 254,100 т/ч по УУ воды на ПТС 1 очереди
Значение
от 276,9 до 3518,9 от 120,3 до 1256,4 от 289,8 до 3502,1 от 20,8 до 254,1 от 15,4 до 203,0 от 32,8 до 404,4 от 33,5 до 161,0 от 31,6 до 159,4
Наименование характеристики
Значение
-
- от 21,153 до 203,000 т/ч по УУ воды на ПТС 2 очереди
-
- от 46,142 до 404,400 т/ч по УУ воды на ПТС из вакуумного деаэратора
-
- от 49,073 до 161,000 т/ч по УУ воды в вакуумный деаэратор
-
- от 45,674 до 159,400 т/ч УУ воды на эжектор вакуумного деаэратора
±2,0
Диапазон измерений тепловой энергии за час, Гкал:
-
- по УУ на ЦПР
-
- по УУ на СВР
-
- по УУ на СЗР
-
- по УУ на район «Заречный»
от 8,8 до 256,0 от 8,0 до 233,8 от 8,0 до 234,0 от 3,6 до 255,5
Пределы допускаемой относительной погрешности измерений тепловой энергии, отпущенной по каждому УУ тепловой энергии, %:
-
- в отопительный период по УУ на ЦПР
-
- в отопительный период по УУ на СВР
-
- в отопительный период по УУ на СЗР
-
- в отопительный период по УУ на район «Заречный»
-
- в неотопительный период по УУ на ЦПР, УУ на СВР
-
- в неотопительный период по УУ на СЗР, УУ на район «Заречный»
±4,9
±4,5
±4,8
±4,6
±4,2
±5,0
Пределы допускаемой относительной погрешности измерений времени, %
±0,01
-
Метрологические характеристики ИК ИС приведены в таблице 4.
Таблица 4 - Метрологические характеристики ИК ИС
Состав ИК
Наименование
ИК
Наименование УУ
Измерительный преобразователь (выходной сигнал)
ИК перепада давления
УУ на ЦПР (подающий ИТ), УУ на СВР (подающий ИТ), УУ на район «Заречный» (подающий ИТ), УУ на район «Заречный» (обратный ИТ) УУ воды на ПТС 1 очереди УУ на СЗР (подающий ИТ) УУ на Ц^1Р (подающий ИТ) УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас)), УУ воды _______на ПТС 2 очереди_______ УУ воды в вакуумный деаэратор УУ на ЦПР (обратный ИТ), УУ на СВР (подающий ИТ), УУ на СВР (обратный ИТ), УУ на СЗР (обратный ИТ), УУ на район «Заречный» (подающий ИТ), УУ на район «Заречный» (обратный ИТ), УУ воды на ПТС 1 очереди, УУ воды на ПТС из вакуумного деаэратора
EJX 110А, № 28456-09 в
ФИФОЕИ
(от 4 до 20 мА)
Тепловычислитель
СПТ963, № 70097-17 в ФИФОЕИ
|
Диапазон измерений |
Пределы допускаемой погрешности ИК в условиях эксплуатации |
|
от 0 до 0,1 кгс/см2 |
Y ± 0,261 % |
|
от 0 до 0,1 кгс/см2 |
Y ± 0,272 % |
|
от 0 до 0,16 кгс/см2 |
Y ± 0,258 % |
|
от 0 до 0,4 кгс/см2 |
Y ± 0,257 % |
|
от 0 до 0,25 кгс/см2 |
Y=±0,257 % |
|
от 0 до 0,25 кгс/см2 |
Y 1 0,281 % |
|
от 0 до 0,63 кгс/см2 |
Y=±0,256 % |
|
Наименование ИК |
Наименование УУ |
Состав ИК |
Диапазон измерений |
Пределы допускаемой погрешности ИК в условиях эксплуатации | |
|
Измерительный преобразователь (выходной сигнал) |
Тепловычислитель | ||||
|
ИК перепада давления |
УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ (байпас)), УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас)) |
EJX 110А, № 28456-09 в ФИФОЕИ (от 4 до 20 мА) |
СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 1 кгс/см2 |
Y ± 0,256 % |
|
УУ воды на эжектор вакуумного деаэратора |
от 0 до 1,6 кгс/см2 |
Y ± 0,257 % | |||
|
УУ воды на ПТС из вакуумного деаэратора |
EJX 110А, № 28456-04 в ФИФОЕИ (от 4 до 20 мА) |
от 0 до 0,1 кгс/см2 |
Y ± 0,272 % | ||
|
УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ (байпас)) |
от 0 до 0,25 кгс/см2 |
Y ± 0,257 % | |||
|
УУ на СЗР (подающий ИТ) |
от 0 до 0,4 кгс/см2 |
Y ± 0,257 % | |||
|
УУ воды на ПТС 2 очереди |
от 0 до 1,6 кгс/см2 |
Y ± 0,257 % | |||
|
ИК перепада давления (резерв) |
УУ на СЗР (подающий ИТ) |
АИР-20/М2-Н-ДД, № 63044-16 в ФИФОЕИ (от 4 до 20 мА) |
СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 0,16 кгс/см2 |
Y=±0,207 % |
|
УУ на ЦПР (подающий ИТ), УУ на СЗР (подающий ИТ) |
Метран-150CD, № 32854-13 в ФИФОЕИ (от 4 до 20 мА) |
от 0 до 0,4 кгс/см2 |
Y=±0,250 % | ||
Состав ИК
Наименование
ИК
Наименование УУ
Измерительный преобразователь (выходной сигнал)
ИК перепада давления (резерв)
ИК избыточного давления
УУ на ЦПР (обратный ИТ), УУ на СВР (подающий ИТ), УУ на СВР (обратный ИТ), УУ на СЗР (обратный ИТ), УУ на район «Заречный» (подающий ИТ), УУ на район «Заречный» (обратный ИТ), УУ воды на ПТС 1 очереди, УУ воды на ПТС из вакуумного деаэратора УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ (байпас)), УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас))
УУ воды на эжектор вакуумного деаэратора, УУ воды на ПТС 2 _____________очереди_____________ УУ на СВР (подающий ИТ (байпас)), УУ воды на ПТС 1 очереди
УУ воды на эжектор вакуумного деаэратора
УУ на ЦПР (подающий ИТ), УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас))
Тепловычислитель
СПТ963, № 70097-17 в ФИФОЕИ
СПТ963,
№ 70097-17 в
ФИФОЕИ
|
Диапазон измерений |
Пределы допускаемой погрешности ИК в условиях эксплуатации |
|
от 0 до 0,63 кгс/см2 |
Y=±O,181 % |
|
от 0 до 1 кгс/см2 |
Y ±0,140 % |
|
от 0 до 1,6 кгс/см2 |
Y=±O,118 % |
|
от 0 до 16 кгс/см2 |
Y ± 0,304 % |
|
Y ± 0,668 % | |
|
от 0 до 25 кгс/см2 |
Y=±0,304 % |
MeTpaH-150CD,
№ 32854-13 в ФИФОЕИ (от 4 до 20 мА)
Сигнал-И-ДИ, № 19055-02 в
ФИФОЕИ
(от 4 до 20 мА)
ИК избыточного давления
Наименование ИК
|
Наименование УУ |
Состав ИК |
Диапазон измерений |
Пределы допускаемой погрешности ИК в условиях эксплуатации | |
|
Измерительный преобразователь (выходной сигнал) |
Тепловычислитель | |||
|
УУ на ЦПР (обратный ИТ) |
Сигнал-И-ДИ, № 19055-99 в ФИФОЕИ (от 4 до 20 мА) |
СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 16 кгс/см2 |
Y ± 0,304 % |
|
УУ воды на ПТС из вакуумного деаэратора |
Сигнал ДИ, № 13687-93 в ФИФОЕИ (от 4 до 20 мА) |
от 0 до 10 кгс/см2 |
Y ± 0,304 % | |
|
УУ на СЗР (обратный ИТ) |
Метран-150TG, № 32854-09 в ФИФОЕИ (от 4 до 20 мА) |
от 0 до 10 кгс/см2 |
Y ± 0,261 % | |
|
УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ), УУ на СЗР (подающий ИТ), УУ на район «Заречный» (подающий ИТ), УУ воды в вакуумный деаэратор |
от 0 до 25 кгс/см2 |
Y ± 0,275 % | ||
|
УУ на СВР (обратный ИТ) |
Метран-150TG, № 32854-13 в ФИФОЕИ (от 4 до 20 мА) |
СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 10 кгс/см2 |
Y ± 0,261 % |
|
УУ на район «Заречный» (обратный ИТ) |
АДС97, № 38646-08 в ФИФОЕИ; СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 10 кгс/см2 |
Y=±0,261 % | |
|
УУ воды на ПТС 2 очереди |
МТ-100, № 13094-95 в ФИФОЕИ (от 4 до 20 мА) |
СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 10 кгс/см2 |
Y=±0,337 % |
|
Наименование ИК |
Наименование УУ |
Состав ИК |
Диапазон измерений |
Пределы допускаемой погрешности ИК в условиях эксплуатации | |
|
Измерительный преобразователь (выходной сигнал) |
Тепловычислитель | ||||
|
ИК избыточного давления |
ИТ холодной воды |
АИР-20/М2-Н-ДИ, № 63044-16 в ФИФОЕИ (от 4 до 20 мА) |
СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 1,6 МПа |
Y ±0,164 % |
|
ИК избыточного давления (резерв) |
УУ воды на ПТС из вакуумного деаэратора, УУ на СЗР (обратный ИТ), УУ на СВР (обратный ИТ), УУ воды на ПТС 2 очереди |
Метран-150TG2, № 32854-13 в ФИФОЕИ (от 4 до 20 мА) |
СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 10 кгс/см2 |
Y 1 0,107 % |
|
УУ на район «Заречный» (обратный ИТ) |
АДС97, № 38646-08 в ФИФОЕИ; СПТ963, № 70097-17 в ФИФОЕИ | ||||
|
УУ на СВР (подающий ИТ (байпас)), УУ воды на ПТС 1 очереди, УУ воды на эжектор вакуумного деаэратора, УУ на ЦПР (обратный ИТ) |
АИР-20/М2-Н-ДИ, № 63044-16 в ФИФОЕИ (от 4 до 20 мА) |
СПТ963, № 70097-17 в ФИФОЕИ |
от 0 до 16 кгс/см2 |
Y ± 0,240 % | |
|
УУ на ЦПР (подающий ИТ), УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас)), УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ), УУ на СЗР (подающий ИТ), УУ на район «Заречный» (подающий ИТ), УУ воды в вакуумный деаэратор |
от 0 до 25 кгс/см2 |
Y ± 0,225 % | |||
Состав ИК
Наименование
ИК
Наименование УУ
Измерительный преобразователь (выходной сигнал)
Тепловычислитель
Диапазон
измерений

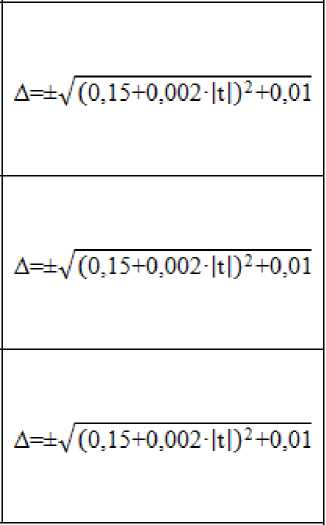

Пределы допускаемой погрешности ИК в условиях эксплуатации
ИК температуры
УУ на ЦПР, УУ на СВР, УУ на СЗР, УУ на район «Заречный» (подающий ИТ),
УУ на район «Заречный» (подающий ИТ (байпас)), ИТ холодной воды
УУ на район «Заречный» (обратный ИТ)
УУ воды на ПТС 1 очереди,
УУ воды на ПТС 1 очереди,
УУ воды в вакуумный деаэратор,
УУ воды на ПТС из вакуумного деаэратора, УУ воды на эжектор
__вакуумного деаэратора
ТС-1088, № 58808-14 в ФИФОЕИ (НСХ 100П)
СПТ963, № 70097-17 в ФИФОЕИ
АДС97, № 38646-08 в ФИФОЕИ;
СПТ963, № 70097-17 в ФИФОЕИ
ТСП 012, № 17053-01 в
ФИФОЕИ (НСХ 100П)
СПТ963, № 70097-17 в ФИФОЕИ
от -50 до +450 °С
от -50 до +450 °С
от -50 до +450 °С
Примечание - Приняты следующие обозначения и сокращения:
у - пределы допускаемой приведенной к диапазону измерений погрешности, %; Л - пределы допускаемой абсолютной погрешности, °С;
t - значение измеряемой температуры, °С;
НСХ — номинальная статическая характеристика.
Основные технические характеристики ИС приведены в таблице 5.
Таблица 5 - Основные технические характеристики ИС___________
________________Наименование характеристики________________ Теплоноситель_____________________________________________
Система теплоснабжения____________________________________
Избыточное давление теплоносителя, кгс/см2:
-
- подающий ИТ УУ на ЦПР, подающий ИТ (байпас) УУ на ЦПР, подающий ИТ УУ на СВР, подающий ИТ (байпас) УУ на СВР, подающий ИТ УУ на СЗР, подающий ИТ (байпас) УУ на СЗР, подающий ИТ УУ на район «Заречный», подающий ИТ (байпас) УУ на район «Заречный», УУ воды в вакуумный деаэратор
-
- обратный ИТ УУ на ЦПР, обратный ИТ УУ на СВР, обратный ИТ УУ на СЗР, обратный ИТ УУ на район «Заречный»
-
- УУ воды на ПТС 1 очереди, УУ воды на ПТС 2 очереди, УУ
воды на ПТС из вакуумного деаэратора, УУ воды на эжектор вакуумного деаэратора, ИТ холодной воды_____________________
Температура теплоносителя, °С:
-
- подающий ИТ УУ на ЦПР, подающий ИТ (байпас) УУ на ЦПР, подающий ИТ УУ на СВР, подающий ИТ (байпас) УУ на СВР, подающий ИТ УУ на СЗР, подающий ИТ (байпас) УУ на СЗР, подающий ИТ УУ на район «Заречный», подающий ИТ (байпас) УУ на район «Заречный», УУ воды в вакуумный деаэратор
-
- обратный ИТ УУ на ЦПР, обратный ИТ УУ на СВР, обратный ИТ УУ на СЗР, обратный ИТ УУ на район «Заречный», УУ воды на эжектор вакуумного деаэратора
-
- УУ воды на ПТС 1 очереди, УУ воды на ПТС 2 очереди
-
- УУ воды на ПТС из вакуумного деаэратора
-
- ИТ холодной воды___________________________________
Перепад давления на диафрагме, кгс/см2:
-
- подающий ИТ УУ на ЦПР
Значение вода закрытая
от 8 до 14
от 2 до 7
от 3 до 8
от +68 до +125
от +43 до +70 от +20 до +104 от +50 до +100
от +1 до +17
- подающий ИТ (байпас) УУ на ЦПР
-
- обратный ИТ УУ на ЦПР
-
- подающий ИТ УУ на СВР
- подающий ИТ (байпас) УУ на СВР
-
- обратный ИТ УУ на СВР
-
- подающий ИТ УУ на СЗР
- подающий ИТ (байпас) УУ на СЗР
-
- обратный ИТ УУ на СЗР
-
- подающий ИТ УУ на район «Заречный»
- подающий ИТ (байпас) УУ на район «Заречный»
от 0,0042 до 0,1000; от 0,0164 до 0,4000 от 0,0094 до 0,2500;
от 0,038 до 1,000 от 0,0259 до 0,6300 от 0,0039 до 0,1000;
от 0,024 до 0,630 от 0,0098 до 0,2500;
от 0,039 до 1,000 от 0,0255 до 0,6300 от 0,0066 до 0,1600; от 0,0164 до 0,4000 от 0,0098 до 0,2500;
от 0,039 до 1,000 от 0,0255 до 0,6300
от 0,004 до 0,100;
от 0,025 до 0,630 от 0,0094 до 0,2500;
от 0,038 до 1,000
|
Наименование характеристики |
Значение |
|
- обратный ИТ УУ на район «Заречный» |
от 0,0043 до 0,1000; от 0,027 до 0,630 |
|
- УУ воды на ПТС 1 очереди |
от 0,0043 до 0,1000; от 0,025 до 0,630 |
|
- УУ воды на ПТС 2 очереди |
от 0,0094 до 0,2500; от 0,06 до 1,60 |
|
- УУ воды на ПТС из вакуумного деаэратора |
от 0,0042 до 0,1000; от 0,0241 до 0,6300 |
|
- УУ воды в вакуумный деаэратор |
от 0,0111 до 0,2500 |
|
- УУ воды на эжектор вакуумного деаэратора |
от 0,0627 до 1,6000 |
|
Допускаемые диаметры отверстия диафрагмы при температуре +20 °С, мм | |
|
- подающий ИТ УУ на ЦПР |
от 486,205 до 486,767 |
|
- подающий ИТ (байпас) УУ на ЦПР |
от 215,271 до 215,518 |
|
- обратный ИТ УУ на ЦПР |
от 415,984 до 416,469 |
|
- подающий ИТ УУ на СВР |
от 401,813 до 402,234 |
|
- подающий ИТ (байпас) УУ на СВР |
от 215,342 до 215,589 |
|
- обратный ИТ УУ на СВР |
от 400,271 до 400,762 |
|
- подающий ИТ УУ на СЗР |
от 443,453 до 443,943 |
|
- подающий ИТ (байпас) УУ на СЗР |
от 215,341 до 215,589 |
|
- обратный ИТ УУ на СЗР |
от 400,271 до 400,762 |
|
- подающий ИТ УУ на район «Заречный» |
от 409,066 до 409,554 |
|
- подающий ИТ (байпас) УУ на район «Заречный» |
от 215,342 до 215,589 |
|
- обратный ИТ УУ на район «Заречный» |
от 407,297 до 407,785 |
|
- УУ воды на ПТС 1 очереди |
от 107,043 до 107,163 |
|
- УУ воды на ПТС 2 очереди |
от 77,787 до 77,872 |
|
- УУ воды на ПТС из вакуумного деаэратора |
от 142,532 до 142,712 |
|
- УУ воды в вакуумный деаэратор |
от 107,670 до 107,805 |
|
- УУ воды на эжектор вакуумного деаэратора |
от 67,744 до 67,853 |
|
Внутренний диаметр ИТ перед диафрагмой при температуре +20 °С, мм | |
|
- подающий ИТ УУ на ЦПР |
702 |
|
- подающий ИТ (байпас) УУ на ЦПР |
308,5 |
|
- обратный ИТ УУ на ЦПР |
694 |
|
- подающий ИТ УУ на СВР |
701 |
|
- подающий ИТ (байпас) УУ на СВР |
309 |
|
- обратный ИТ УУ на СВР |
701 |
|
- подающий ИТ УУ на СЗР |
701 |
|
- подающий ИТ (байпас) УУ на СЗР |
309 |
|
- обратный ИТ УУ на СЗР |
701 |
|
- подающий ИТ УУ на район «Заречный» |
610 |
|
- подающий ИТ (байпас) УУ на район «Заречный» |
309 |
|
- обратный ИТ УУ на район «Заречный» |
610 |
|
- УУ воды на ПТС 1 очереди |
149,9 |
|
- УУ воды на ПТС 2 очереди |
121,504 |
|
- УУ воды на ПТС из вакуумного деаэратора |
257 |
|
Наименование характеристики |
Значение |
|
- УУ воды в вакуумный деаэратор |
150 |
|
- УУ воды на эжектор вакуумного деаэратора |
98,038 |
|
Разность температур теплоносителя между подающим и обратным |
12,3 |
|
ИТ, °С, не менее | |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220^22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды в месте установки СИ ИС, °С |
от +10 до +35 |
|
- относительная влажность (без конденсации влаги), %, |
90 |
|
не более | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
