Вычислители с первичными преобразователями расхода, давления, температуры, плотности, вязкости и влагосодержания могут использоваться в составе систем измерения количества и показателей качества нефти/нефтепродуктов (СИКН/СИКНП), функционирующих на предприятиях добычи, транспортировки, переработки и хранения нефти/нефтепродуктов, в том числе в системах коммерческого учёта нефти/нефтепродуктов (бензин; топливо, занимающее по плотности промежуточное место между бензином и керосином; топливо для реактивных двигателей, керосин для реактивных двигателей, авиационное реактивное топливо ДЖЕТ А, керосин; дизельное топливо, печное топливо, мазут; смазочное масло нефтяного происхождения, полученное из дистиллятных масляных фракций с температурой кипения выше плюс 370 °С).

В качестве первичных измерительных преобразователей (расхода, давления, температуры, плотности, вязкости, влагосодержания и т. д.) могут использоваться датчики числоимпульсным, частотным, токовым или цифровым выходным сигналом.

Принцип действия вычислителей заключается в непрерывном измерении преобразовании входных сигналов, поступающих от измерительных преобразователей, цифровой код с последующей обработкой полученной информации и выводом её на встроенный сенсорный цветной дисплей и на устройства верхнего уровня в цифровом виде по различным протоколам.

Вычислители имеют разъёмы для подключения аналоговых, частотных и импульсных сигналов, интерфейсы связи RS-422/RS-485, Ethernet и GSM/GPRS для обмена информацией с внешними устройствами верхнего уровня (серверы базы данных, автоматизированные рабочие места (АРМ), контроллеры и т. д.). Вычислители поддерживают протоколы Modbus RTU, Modbus TCP/IP, OPC DA/HDA.

Вычислители осуществляют выполнение следующих функций:

• - измерение и преобразование аналоговых сигналов силы постоянного тока, напряжения, преобразований значений электрического сопротивления в значения температуры, импульсных и частотных сигналов, а также дискретных и цифровых сигналов;

• - вычисление объёмного расхода и объёма нефти и нефтепродуктов;

• - вычисление плотности нефти и нефтепродуктов по Р 50.2.076-2010;

• - вычисление массового расхода и количества (массы), а также пересчёт плотности нефти и нефтепродуктов в соответствии с ГОСТ 8.587-2019;

• - хранение архивов измеренных и расчётных параметров, ведение журнала событий и нештатных ситуаций;

• - формирование и печать отчётных документов на подключенный принтер;

• - определение метрологических характеристик (МХ) преобразователей расхода (ПР) по поверочной установке (ТПУ или компакт-пруверу);

• - контроль метрологических характеристик (КМХ) преобразователей расхода (ПР) по поверочной установке или эталонному преобразователю расхода;

• - формирование и отображение протоколов поверки и контроля ПР;

• - сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;

• - управление автоматическими пробоотборными устройствами и реализация других алгоритмов;

• - регистрация, обработка, контроль, сохранение и индикация измеренных и расчётных значений количественных и качественных параметров нефти и нефтепродуктов в реальном масштабе времени;

• - синхронизация времени в автоматическом режиме (1 раз в час) элементов не

  вычислителей с помощью системы обеспечения единого времени (СОЕВ) с погрешностью более ±5 с;

  • - возможность подключения антенны для приёма сигнала точного времени спутников (GPS/ГЛОНАСС);

  • - защита данных и результатов вычислений от несанкционированного изменения;

  • - передача результатов измерений и вычислений в системы более высокого уровня протоколам Modbus RTU, Modbus TCP/IP, OPC DA и OPC HDA.

  со

  по

Вычислители выпускаются в двух исполнениях, конструктивно различающихся габаритными размерами передней панели:

• - ЖАЯК.407000.001-11-ХХ;

• - ЖАЯК.407000.001-12-ХХ,

где ХХ - количество измерительных линий (03, 06 ,09 ,12), определяемое при заказе.

Каждое исполнение может иметь сенсорный цветной дисплей диагональю: 7, 9,7 или 10 дюймов.

Внешний вид вычислителей с указанием мест пломбирования от несанкционированного доступа нанесения знака утверждения типа и заводского номера представлен на рисунках 1-3.

ЦИФр^йл

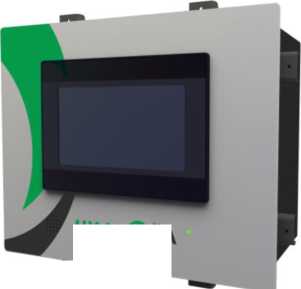

Рисунок 1 - Внешний вид вычислителей исполнения ЖАЯК.407000.001-11-ХХ (для крепления в шкаф)

чифрОйл ■

Рисунок 2 - Внешний вид вычислителей исполнения ЖАЯК.407000.001-12-ХХ (для крепления в 19" каркасе (Евромеханика))

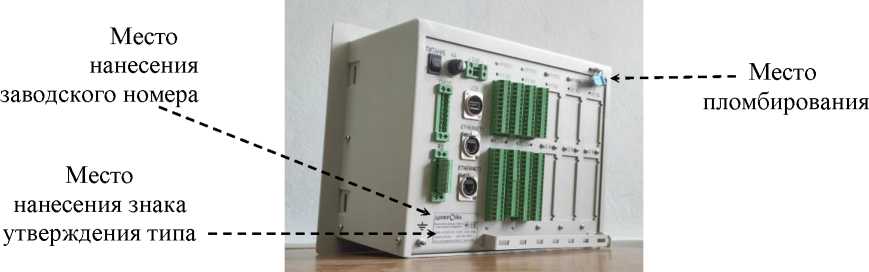

Рисунок 3 - Пломбирование вычислителей и расположение мест нанесения заводского номера и знака утверждения типа

Пломбирование вычислителей от несанкционированного доступа осуществляется с помощью пломбы.

Знак поверки непосредственно на вычислители не наносится.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на заднюю стенку вычислителей в виде наклейки.

В комплект поставки вычислителей входят компоненты, наименование и обозначения которых представлены в таблице 4.

Таблица 4 - Комплектность

вычислителей приведены в таблицах 2 и 3.

Таблица 2 -

Таблица 3 -
