Номер по Госреестру СИ: 93082-24
93082-24 Счетчики газа турбинные
(ТАУ-ТСГ)
Назначение средства измерений:
Счетчики газа турбинные ТАУ-ТСГ (далее - счетчик) предназначены для измерения объема при рабочих условиях плавно меняющегося потока очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ, пропан, воздух, азот, инертных и других газов.

Внешний вид.
Счетчики газа турбинные
Рисунок № 1

Внешний вид.
Счетчики газа турбинные
Рисунок № 2

Внешний вид.
Счетчики газа турбинные
Рисунок № 3

Внешний вид.
Счетчики газа турбинные
Рисунок № 4

Внешний вид.
Счетчики газа турбинные
Рисунок № 5

Внешний вид.
Счетчики газа турбинные
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на циферблат механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 2.3 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
УРГП.407262.016 ТУ «Счетчики газа турбинные ТАУ-ТСГ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600
Арзамас,
Арзамас,
Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. ул. Рабочий Порядок, д. 14, помещ. 4
Изготовитель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831) 235-70-10
E-mail: info@arzge.ru
Испытательный центр
«СТП»Общество с ограниченной ответственностью Центр Метрологии (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия счетчика основан на взаимодействии крыльчатки измерительного турбинного колеса, аксиально расположенного в корпусе счетчика, с движущимся по нему потоком газа. С помощью крыльчатки осевая скорость потока газа преобразуется в угловую скорость вращения, которая пропорциональна объемному расходу газа, а число оборотов крыльчатки - объему газа, прошедшему через измерительный преобразователь счетчика. Вращение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий суммарный объем газа при рабочих условиях, прошедший через счетчик.
Счетчик состоит из корпуса, измерительного преобразователя, включающего в себя струевыпрямитель и измерительное турбинное колесо, корпус редуктора и редуктор, магнитной муфты, восьмиразрядного роликового счетного механизма и масляного насоса с системой маслопровода (опционально). Детали счетчика, соприкасающиеся с рабочей средой, изготовлены из материалов, устойчивых к коррозии и химическим воздействиям измеряемой среды. Сам корпус счетчика и внешние элементы конструкции выполнены из материалов или защищены покрытиями стойкими к атмосферным воздействиям. Дополнительно к счетчику газа могут поставляться низкочастотный, среднечастотный и/или высокочастотный датчик импульсов. Датчики импульсов предназначены для формирования импульсов, пропорциональных объему прошедшего через счетчик газа, и передачи информации о прошедшем объеме газа от счетчиков к внешнему устройству.
Для удобства считывания показаний измеренного объема со счетчика корпус счетного механизма имеет возможность поворачиваться вокруг своей оси на 355°.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G65; G100; G160; G250; G400; G650; G1000; G1600.
В зависимости от конструктивных различий корпуса, измерительного преобразователя и других элементов счетчики выпускаются в конструктивных исполнениях А, Б.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях О (основное), C (специальное), 2У.
Счетчик дополнительно может быть оснащен масляным насосом.
Структура условного обозначения счетчиков:
ТАУ-ТСГ [1], где:
[1] - типоразмер: G65; G100; G160; G250; G400; G650; G1000; G1600.
В условное обозначение счетчика при заказе должны дополнительно входить диаметр условного прохода, отношение максимального и минимального расходов газа, обозначение конструктивного исполнения (А или Б), исполнение в зависимости от метрологических характеристик счетчика (О, С, 2У), обозначения технических условий.
Пример условного обозначения счетчика при заказе типоразмера G160, диапазоном измерений 1:30, с условным проходом DN 80, конструктивного исполнения А, исполнения 2У: Счетчик газа турбинный ТАУ-ТСГ G160 DN 80 (1:30) А/2У УРГП.407262.016.ТУ.
Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы на винты крепления крышки счетного механизма. Заводской номер в виде цифрового кода наносится на циферблат счетного механизма одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

*
it
"'‘Л
t
I

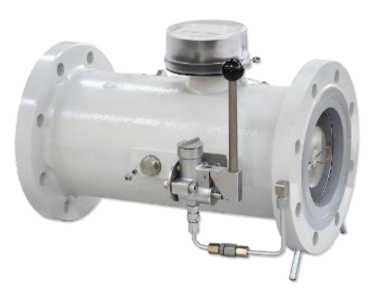

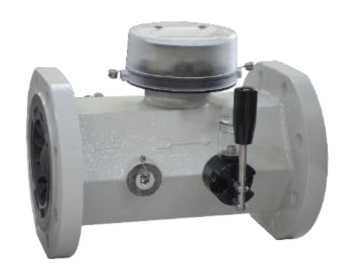

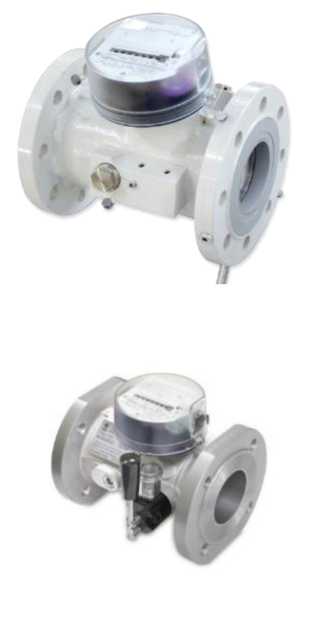

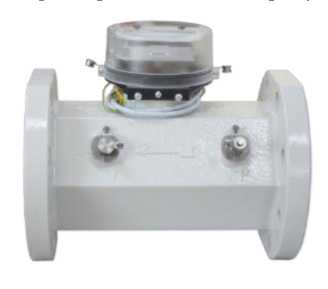

Рисунок 1


- Общий
вид основных исполнений счетчиков

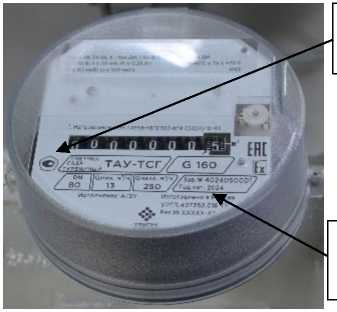

Место нанесения знака утверждения типа


Место нанесения заводского номера

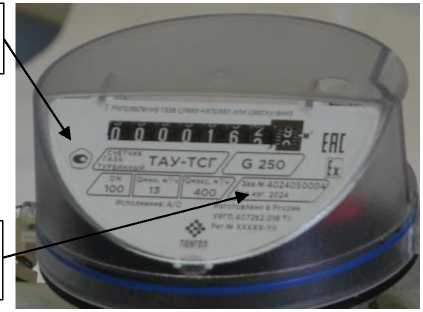

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа
Таблица 6 -
Наименование |
Обозначение |
Количество |
Счетчик газа турбинный |
ТАУ-ТСГ |
1 |
Руководство по эксплуатации* |
УРГП.407262.016 РЭ |
1 |
Паспорт* |
УРГП.407262.016 ПС |
1 |
Емкость с маслом** |
- |
1 |
* В бумажной и/или электронной форме. ** При наличии масляного насоса. |
Таблица 1 - Метрологические характеристики счетчиков в конструктивном исполнении А
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/Qmax | |||
1:50 |
1:40 |
1:30 |
1:20 | |||
Qmin, |
м3/ч | |||||
G65 |
50 |
100 |
- |
- |
- |
5 |
G100 |
80 |
160 |
- |
- |
- |
8 |
G160 |
80 |
250 |
- |
- |
- |
13 |
G250 |
80 |
400 |
- |
10 |
13 |
20 |
G250 |
100 |
400 |
- |
- |
- |
20 |
G400 |
100 |
650 |
- |
16 |
20 |
32 |
G400 |
150 |
650 |
- |
- |
- |
32 |
G650 |
150 |
1000 |
- |
- |
32 |
50 |
G1000 |
150 |
1600 |
32 |
40 |
50 |
80 |
G1000 |
200 |
1600 |
- |
- |
- |
80 |
G1600 |
200 |
2500 |
- |
- |
80 |
130 |
Примечание - Приняты следующие обозначения: Qmax - максимальный объемный расход;
Qmin - минимальный объемный расход.
Таблица 2 - Метрологические характеристики счетчиков в конструктивном исполнении Б
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/Qmax | |
1:30 |
1:20 | |||
Qm |
in, м3/ч | |||
G100 |
80 |
160 |
- |
8 |
G160 |
80 |
250 |
- |
13 |
G250 |
80 |
400 |
13 |
20 |
G250 |
100 |
400 |
- |
20 |
G400 |
100 |
650 |
20 |
32 |
G400 |
150 |
650 |
- |
32 |
G650 |
150 |
1000 |
32 |
50 |
G1000 |
150 |
1600 |
50 |
80 |
Таблица 3 - Пределы допускаемой относительной погрешности измерения объема
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности измерения объема, % |
О |
от Qmin до 0,1’Qmax от 0,1-Qmax до Qmax включ. |
±2,0 ±1,0 |
C |
от Qmin до 0,2’Qmax от 0,2’Qmax до Qmax вклЮч. |
±2,0 ±1,0 |
2У |
от Qmin до Qmax вклЮч. |
±0,9 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |||||||
Типоразмер |
G65 |
G100 |
G160 |
G250 |
G400 |
G650 |
G1000 |
G1600 |
Номинальный диаметр DN |
50 |
80 |
80 |
80/ 100 |
100/ 150 |
150 |
150/ 200 |
200 |
Порог чувствительности, не более м3/ч |
0,02’Qmax | |||||||
Емкость счетного механизма, 3 м |
106 |
107 |
107 |
107 |
107; 108 |
107; 108 |
107; 108 |
108 |
Цена деления ролика младшего 3 разряда, м3 |
0,002 |
0,02 |
0,02 |
0,02; 0,2 | ||||
Рабочее давление измеряемой среды, МПа, не более |
1,6 | |||||||
Диапазон температуры измеряемой среды, °С |
от -40 до +60 | |||||||
Диапазон температуры окружающей среды, °С |
от -40 до +70 | |||||||
Относительная влажность воздуха, % |
до 100 | |||||||
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 | |||||||
Маркировка взрывозащиты:
|
1 Ex h IIB T4 Gb 1 Ex h ib IIB T4 Gb X |
Наименование характеристики |
Значение | |||||||
Габаритные размеры, мм, не более: исполнение А | ||||||||
- высота |
170 |
230 |
230 |
230/ |
280/ |
370 |
370/ |
420 |
280 |
370 |
420 | ||||||
- ширина |
260 |
305 |
305 |
305/ |
350/ |
415 |
415/ |
575 |
350 |
415 |
575 | ||||||
- длина |
150 |
240 |
240 |
240/ |
240/ |
450 |
450/ |
600 |
300 |
450 |
600 | ||||||
исполнение Б | ||||||||
- высота |
257 |
257 |
257/ |
260/ |
312 |
312 |
- | |
260 |
312 | |||||||
- ширина |
- |
288 |
288 |
288/ |
313/ |
375 |
375 |
- |
313 |
375 | |||||||
- длина |
- |
240 |
240 |
240/ |
300/ |
450 |
450 |
- |
300 |
450 | |||||||
Масса, кг, не более Исполнение А |
15 |
21 |
21 |
21/26 |
26/52 |
52 |
52/64 |
64 |
Исполнение Б |
- |
21 |
21/26 |
26/52 |
52 |
52 |
- |
Таблица 5 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
100000 |
