Сведения о средстве измерений: 92014-24 Установка поверочная счетчиков газа

Номер по Госреестру СИ: 92014-24
92014-24 Установка поверочная счетчиков газа
(GNP-12)

Назначение средства измерений:
Установка поверочная счетчиков газа GNP-12 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа. Область применения - градуировка, калибровка, испытания и поверка средств измерений объемного расхода (объема) и количества газа. Установка может применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа. Установка также позволяет измерять перепад давления на испытуемых (поверяемых) образцах, давление, время и температуру в ходе проведения градуировки, калибровки и испытаний.

сертификация программного обеспечения
Внешний вид. Установка поверочная счетчиков газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка поверочная счетчиков газа
Рисунок № 1
Внешний вид. Установка поверочная счетчиков газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка поверочная счетчиков газа
Рисунок № 2

Общие сведения

Дата публикации - 02.05.2024
Срок свидетельства -
Номер записи - 193874
ID в реестре СИ - 1416131
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ")
Страна - РОССИЯ
Населенный пункт - г. Арзамас, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Установка поверочная счетчиков газа (GNP-12)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92014-24

Установка поверочная счетчиков газа, GNP-12
Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.)
ОТ
МП
2 года
92612-24
08.07.2029
Корректоры объема газа, ТАУ-ТК
Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.)
ОТ
МП
5 лет
92613-24
08.07.2029
Корректоры объема газа, ТАУ-ЭК
Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.)
ОТ
МП
5 лет
93082-24
30.08.2029
Счетчики газа турбинные, ТАУ-ТСГ
Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.)
ОТ
МП
4 года

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Установка поверочная счетчиков газа (GNP-12)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
(RA.RU.311285)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Установка поверочная счетчиков газа (GNP-12)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    ПО установки встроенное.

    ПО установки предназначено для ввода исходных данных, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным установки.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.

    Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

    Метрологические характеристики установки нормированы с учетом влияния ПО.

    Идентификационные данные ПО представлены в таблице 1

    Таблица 1- Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    1

    2

    Идентификационное наименование ПО

    GNP-12

    Номер версии (идентификационный номер) ПО

    Не ниже 4.Х.Х*

    Цифровой идентификатор ПО (контрольная сумма)

    7cee6d03967a23a90bffb4378fd7aea5

    Алгоритм вычисления цифрового идентификатора ПО

    MD5

    * Вторая и третья цифры номера версии ПО установки относятся к обозначению метрологически незначимой части ПО


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации установок типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 5, 6 документа «Установка поверочная GNP-12. Руководство по эксплуатации. УРГП.ТО.600.000.000 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. №2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. №2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 -107 Па»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. №2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

    Правообладатель

    Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)

    ИНН 5243041600

    Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4

    Телефон: (831)235-70-10

    E-mail: info@arzge.ru

    Изготовитель


    Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)
    ИНН 5243041600
    Адрес:   607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас,
    ул. Рабочий Порядок, д. 14, помещ. 4
    Телефон: (831)235-70-10
    E-mail: info@arzge.ru

    Испытательный центр


    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
    Телефон (факс): (843) 272-70-62, (843) 272-00-32
    Web-сайт: www.vniir.org
    E-mail: office@vniir.org

    Правообладатель


    Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)
    ИНН 5243041600
    Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
    Телефон: (831)235-70-10
    E-mail: info@arzge.ru

    Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного поверяемым (калибруемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.

    Установка состоит из блока измерения объема и расхода воздуха, блока обработки данных, блока задания расхода воздуха.

    Блок измерения объема и расхода воздуха состоит из набора критических сопел, первичных преобразователей давления, перепада давления, температуры, влажности, устройств съема сигналов с поверяемых (калибруемых) средств измерений, соединительных трубопроводов и монтажных рам.

    Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).

    Блок задания расхода воздуха состоит из вакуумного насоса и запорной арматуры.

    Блок задания расхода воздуха создает разряжение с помощью вакуумного насоса, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям.

    Для измерения влажности измеряемой среды в установке могут применяться преобразователи влажности Rotronic модификации HF1 (регистрационный номер 64197-16) или измерители влажности и температуры ИВТМ-7 (регистрационный номер 71394-18).

    Измерение объема газа с поверяемых (испытуемых) счетчиков может осуществляться визуально со счетного механизма или при помощи устройств съема сигналов (видеокамер).

    Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Расположение испытательных линий может отличаться от представленного на фото и не влияет на работу установки.

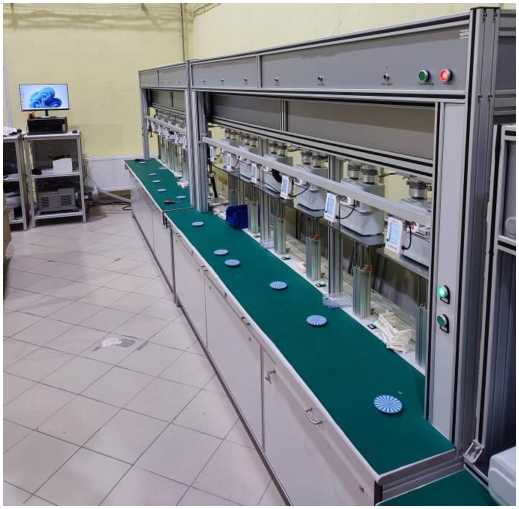

    Внешний вид. Установка поверочная счетчиков газа (GNP-12), http://oei-analitika.ru

    Рисунок 1 - Общий вид установки поверочной счетчиков газа GNP-12

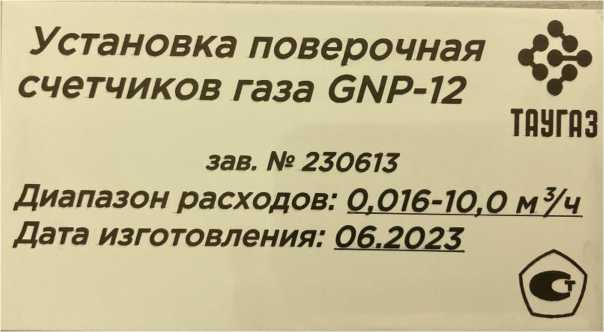

    Внешний вид. Установка поверочная счетчиков газа (GNP-12), http://oei-analitika.ru
